製品概要

機能と利点

  • 144ボールのCSP_BGA RoHS準拠パッケージ
  • 工業用温度範囲定格:−40°C~+105°C
  • 3.3Vの入出力バッファ
  • IEEE 802.3、10Mbps/100Mbps、半/全二重、IPv6およびIPv4通信
  • 2つの独立型イーサネット・ポート:ポートごとに1 MIIおよび1 RMIIのインターフェース
  • あらゆる産業用プロトコルをサポート
    • 高速スタートアップを備えたPROFINETクラスBおよびクラスC(バージョン2.3)
    • QuickConnect、CIP Sync、およびCIP Motionを備えたEtherNet/IP
    • Modbus TCP
    • EtherCAT
    • Ethernet POWERLINK
  • ホスト・インターフェースの転送レート:28nsあたり32ビット
    • 最小12.5μsまでのEtherCATサイクル・タイム、および最小31.25μsまでのPROFINETサイクル・タイムをサポートしています。
  • PI Net Load Class IIIに適合
  • DLR(スーパーバイザおよびノード、アナウンス・ベースおよびビーコン・ベース)、MRPD、HSR、PRP、共用デバイス、コントローラの冗長性
  • IEEE 1588バージョン2をサポート:オーディナリー・クロック(ピアtoピアおよびエンドtoエンドの両方のトランスペアレント・クロック)、生のフレーム、およびUDP
  • 内部精密タイマーと同期した8つの独立したタイマー信号
    • タイマーのキャプチャ・イベントまたはタイマー出力イベント用の、独立にプログラマブルな4つのタイマー信号
    • 4つのタイマー信号により、内部精密タイマーに同期したプログラマブルな周期波形が生成されます
    • DCP、LLDP、DHCP、RSTP、VLAN、IGMPスヌーピングのサポート
    • エージング機能およびラーニング機能を備えたフォワーディング・テーブル
    • リンク・アクティビティ用のLEDを駆動

製品概要

fido5100およびfido5200(REMスイッチ)は、プログラマブルなIEEE 802.3の10Mbps/100Mbpsイーサネットのインターネット・プロトコル・バージョン6(IPv6)およびインターネット・プロトコル・バージョン4(IPv4)のスイッチで、実質的にあらゆるレイヤ2またはレイヤ3プロトコルをサポートしています。スイッチは、望ましいプロトコルをサポートできるようにホスト・プロセッサからダウンロードされるファームウェアによってパーソナライズされています。

このファームウェアはリアルタイム・イーサネット・マルチプロトコル(REM)スイッチ・ドライバに含まれており、電源投入時にダウンロードされます。高速スタートアップやクイック・コネクトタイプのネットワーク機能をサポートするために、REMスイッチは4ms未満の時間でネットワーク・データ操作の準備が整います。REMスイッチ・デバイスの信号の割り当ては、このデータシートで定義されているものと同じです。

fido5100は以下のプロトコルをサポートしています。PROFINETのリアル・タイム(RT)およびアイソクロナス・リアル・タイム(IRT)、デバイス・レベル・リング(DLR)構成のEtherNet/IPおよびDLR構成でないEtherNet/IP、Modbus TCP、およびPOWERLINK。

fido5200は以下のプロトコルをサポートしています。EtherCATおよびfido5100用に定義されたすべてのプロトコルをサポートしています。

REMスイッチは、ホスト・プロセッサで使用することを意図したものです。ネットワーク操作は、REMスイッチ・ドライバで提供される機能とサービスを使用して処理されます。ホスト・プロセッサはREMスイッチ・ドライバと統合することにより、任意のプロトコル・スタックを実装することができます。アプリケーションの例を図11に示します。

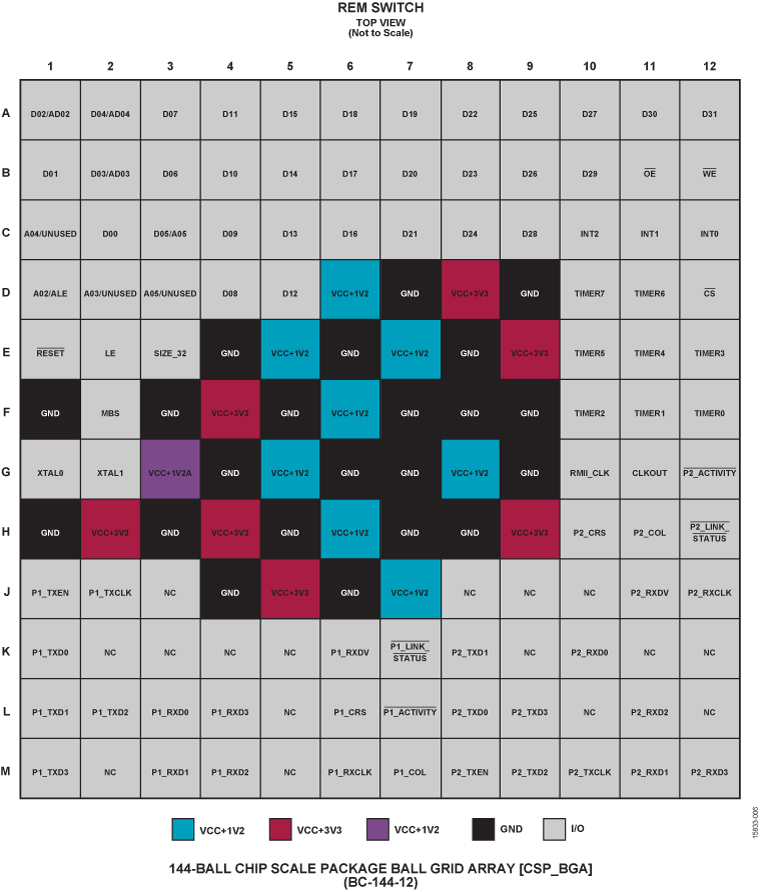

REMスイッチは、144ボールのボール・グリッド・アレイのチップ・スケール・パッケージ(CSP_BGA)を採用しています。

このデータシートでは、A02/ALEなどの多機能ピンについてはすべてのピン名を表記しますが、特定の機能のみが該当するような説明箇所では、ALEのように1つのピン機能だけを表記していることに注意してください。

アプリケーション

  • 工業用オートメーション
    • プロセス制御
    • マネージド・イーサネット・スイッチ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
