DS4424

2/4チャネル、I²C、7ビットシンク/ソース電流DAC

すべて表示 showmore-icon

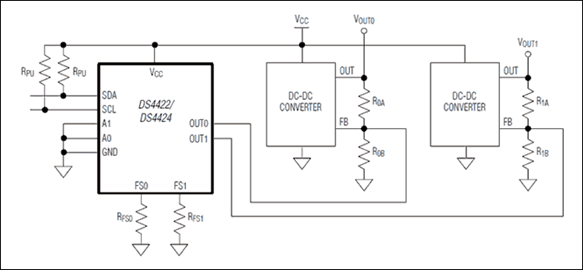

電源マージン試験を簡素化する低コスト、シンク/ソース電流DAC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.21
特長
  • 2つ(DS4422)または4つ(DS4424)の電流DAC
  • フルスケール電流:50µA~200µA
  • 各DACのフルスケールレンジは外付け抵抗で決定
  • シンクモードとソースモード用の各127の設定値
  • I²C対応のシリアルインタフェース
  • 2つのアドレス入力端子によって同じI²Cバス上に4つのデバイスが接続可能
  • 低コスト
  • 3mm x 3mmの小型14ピンTDFNパッケージ
  • 温度範囲:-40℃~+85℃
  • 動作範囲:2.7V~5.5V
製品概要
show more Icon

DS4422およびDS4424は、2つまたは4つのI²C設定可能な電流DACを備え、それぞれ最大200µAの電流のシンク/ソースが可能です。各DAC出力は、I²Cインタフェースによって設定される127のシンク設定値と127のソース設定値を備えています。この電流DAC出力は、ハイインピーダンス状態で電源オンになります。

アプリケーション

  • 可変電流シンクまたはソース
  • 電源調整
  • 電源マージン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.21

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS4424N+
  • HTML
  • HTML
DS4424N+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

DS4424N+

製造中

DS4424N+T&R

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

DS4424N+

製造中

DS4424N+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

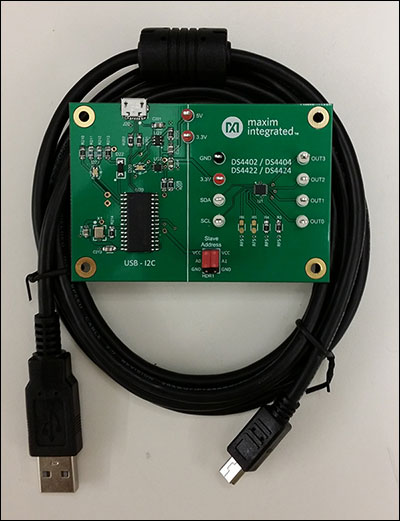

DS4424EVKIT

DS4422およびDS4424の評価キット

zoom

DS4424EVKIT

DS4422およびDS4424の評価キット

DS4422およびDS4424の評価キット

機能と利点

  • DS4424の簡便な評価
  • EVキットハードウェアはUSB駆動
  • USB HIDインタフェース
  • Windows XP®およびWindows® 7対応ソフトウェア
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

DS4422およびDS4424は、2または4つのI2Cプログラマブル電流DACを備え、それぞれ最大200µAの電流のシンク/ソースが可能です。
DS4424の評価キット(EVキット)は、4チャネル、7ビットシンク/ソース電流DACのDS4424の評価に必要なハードウェアおよびソフトウェアグラフィカルユーザーインタフェース(GUI)を提供します。DS4422は、DS4424と同じ性能を備えていますが、チャネルは2つのみです。
このEVキットは、DS4424と、2つのフルスケール較正用に使用済みの抵抗(R3とR4)、および2つの未使用の抵抗(R5とR6)が実装されています。これによって、このデバイスは2つのチャネル上で基板のリワークなしで評価することができますが、カスタム定義の値を2つのオープンチャネルに実装することが可能です。また、このEVキットは、デバイスとの通信に必要なUSB-I2Cインタフェースも内蔵しています。

アプリケーション

  • 可変電流シンクまたはソース
  • 電源調整
  • 電源マージン
