DS3881

シングルチャネル、車載用CCFLコントローラ

すべて表示 showmore-icon

少ない部品点数、機能豊富、車載インバータソリューション

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 車載用ナビゲーション/インフォテイメントアプリケーションにおけるLCDパネルおよび計器クラスタのバックライト(背面照光)用のシングルチャネルCCFLコントローラ
  • 最小限の外付け部品のみが必要
  • I²Cインタフェース
  • ランプオープン、ランプ過電流、点灯障害、および過電圧状態に関するランプ障害をチャネルごとに監視
  • ステータスレジスタが障害状態を通知
  • ランプ周波数(40kHz~100kHz)およびDPWMバースト調光周波数(22.5Hz~440Hz)用の独立した内蔵発振器(精度±5%)
  • ランプおよびDPWM周波数を外部ソースと同期し、ビデオアプリケーションにおけるLCD視覚アーティファクトを低減可能
  • スペクトラム拡散ランプ用クロックがEMIを低減
  • ランプ周波数をステップアップ/ダウンして、EMIスパーを帯域外に移動可能
  • 自動オフ付きランプ電流オーバドライブモードによって低温下でランプを急速加熱
  • アナログまたはディジタルによる輝度制御
  • ディジタル輝度制御オプションによって300:1の調光範囲を実現
  • プログラマブルソフトスタートによって、可聴トランスノイズを最低限に抑制
  • 不揮発性(NV)メモリ内蔵によって、デバイスのカスタマイズが可能
  • シリアル番号および日付コードを保存する8バイトNVユーザメモリ
  • 低電力スタンバイモード
  • 単一電源動作:4.75V~5.25V
  • 温度範囲:-40℃~+105℃
  • 24ピンTSSOPパッケージ
製品概要
show more Icon

DS3881は、最大300:1の調光を提供する車載アプリケーション用のシングルチャネル、冷陰極蛍光管(CCFL)コントローラです。この製品は、ナビゲーション/インフォテイメントアプリケーションにおける液晶ディスプレイ(LCD)のバックライト(背面照光)用のCCFL、および計器クラスタのバックライト用のCCFLの駆動に最適です。またDS3881は、船舶および航空機アプリケーション用にも最適です。

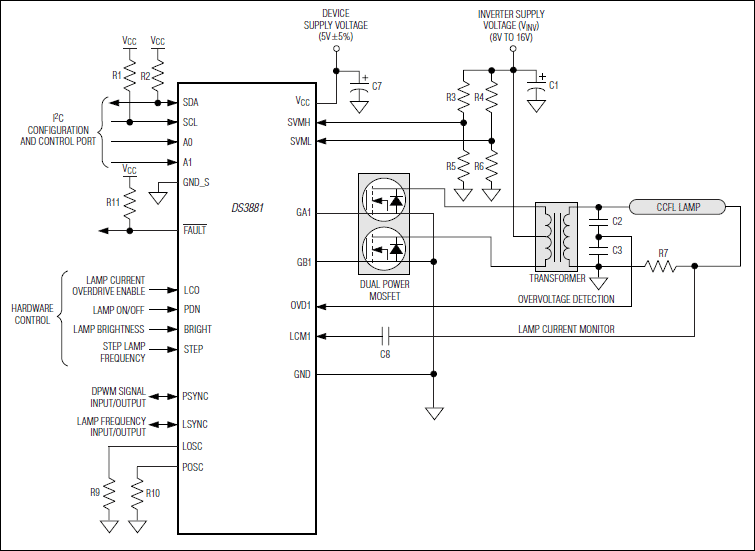

DS3881はEMI抑制機能を搭載し、寒冷条件下でランプの急速加熱を行うランプ電流オーバドライブモードを備えています。DS3881は、ランプ制御が完全独立し、外付け部品点数が最小限の単一ランプ構成をサポートします。複数のDS3881コントローラをカスケード接続して、複数のランプを必要とするアプリケーションに対応することができます。初期プログラミング設定後に、DS3881をI²Cソフトウェア通信によって完全制御することができます。また、ソフトウェア制御を所望しない場合は、多くのDS3881の機能を端子で制御可能です。

アプリケーション

  • 車載用LCD
  • 計器クラスタ
  • 航海および航空用LCD
