DS26303

3.3V、E1/T1/J1、短距離、オクタル(8回路)ラインインタフェースユニット

すべて表示 showmore-icon

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 8つの完全なE1、T1、またはJ1短距離ラインインタフェースユニット
  • E1、T1またはJ1の個別選択
  • 内部でソフトウェア選択可能な送信および受信側終端
  • 水晶不要のジッタアッテネータ
  • シングルレイルおよびデュアルレイルモード、およびAMIまたはHDB3/B8ZSラインエンコード/デコード選択可能
  • AISの検出および生成
  • T1.231、G.775、およびETS 300 233に準拠したディジタル/アナログのロスオブシグナル検出
  • 外部マスタクロックは2.048MHzまたは1.544MHz (T1/J1またはE1動作用)の倍数。このクロックはT1またはE1の使用向けに内部で適用可能
  • 診断用にBERTテスタ内蔵
  • IntelまたはMotorolaモード、または4線式シリアルインタフェース用に8ビットのパラレルインタフェース対応
  • ハードウェアモードインタフェース対応
  • 送信短絡保護
  • G.772非侵入監視
  • 最新T1およびE1規格に準拠した仕様—ANSI T1.102、AT&T Pub 62411、T1.231、T1.403、ITU-T G.703、G.742、G.775、G.823、ETS 300 166、およびETS 300 233
  • 5V耐性I/O付き3.3V単一電源
  • IEEE 1149.1準拠のJTAGバウンダリスキャン
  • 144ピンeLQFPパッケージ
追加の詳細
show more Icon

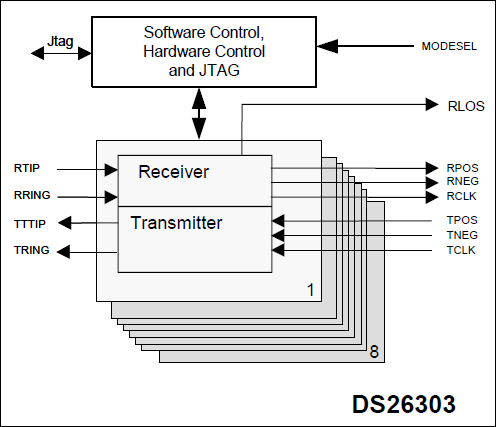

DS26303は8チャネル短距離ラインインタフェースユニット(LIU)で3.3Vの単一電源でE1/T1/J1に対応します。内部終端または外部終端を通して幅広いアプリケーションに対応しています。最小外付け部品点数でE1/T1/J1に対応可能です。非侵入監視、最適なハイインピーダンスモード、および1:1または1+1バックアップに設定可能であるため冗長性があります。オンチップのシンセサイザが様々な周波数のシングルマスタクロック入力によってE1/T1/J1クロックレートを生成します。2個のクロック出力リファレンスも提供されます。

アプリケーション

  • ATMおよびフレームリレー装置
  • E1/T1/J1 LAN/WANルータ
  • E1/T1/J1マルチプレクサおよびチャネルバンク
  • ISDN一次群インタフェース
  • T1デジタルクロスコネクト
  • ワイヤレス基地局

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS26303DK

3.3V、E1/T1/J1、短距離、オクタル(8回路) LIUデザインキット

zoom

DS26303DK

3.3V、E1/T1/J1、短距離、オクタル(8回路) LIUデザインキット

3.3V、E1/T1/J1、短距離、オクタル(8回路) LIUデザインキット

機能と利点

  • 初回プロトタイプ製作が不要になり、新規設計を迅速化
  • DS26303の主要機能を検証
  • 8ポートLIUのDS26303、ポート対応トランス、75Ω BNCコネクタ、RJ-48コネクタ、および終端用受動素子を内蔵
  • USBまたはRS-232シリアルインタフェースを備えたいかなるPCとも直接通信
  • ハイレベルのWindows®ベースのソフトウェアによって全レジスタへのアクセスを可視化
  • リアルタイムクロックと信号の経路設定を容易にするソフトウェア制御(レジスタ)により割り当てられる設定スイッチ
  • 全クロックおよび信号に対して的確なテストポイント
  • 安定したクロック生成を実現するT1およびE1水晶発振器を搭載
  • テストおよびパターン生成用のBERTを搭載
  • 製品の詳細

    DS26303DKは、3.3V、8ポート、E1/T1/J1ラインインタフェースユニット(LIU)のDS26303用の全機能内蔵デザインキットです。このデザインキットは、全動作モードでのDS26303の評価に必要なすべての回路を内蔵しています。また、このデザインキットには、デバイスの詳細評価をするためにリアルタイムコードを実行するマイクロプロセッサも搭載されています。

    アプリケーション

    • ATMおよびフレームリレー装置
    • E1/T1/J1 LAN/WANルータ
    • E1/T1/J1マルチプレクサおよびチャネルバンク
    • ISDN一次群インタフェース
    • T1デジタルクロスコネクト
    • ワイヤレス基地局
