DS21448

3.3V E1/T1/J1クワッドラインインタフェース

すべて表示 showmore-icon

短距離および長距離アプリケーション用、3.3V E1/T1/J1クワッドラインインタフェースユニット

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 4つの完全E1、T1、またはJ1 LIU
  • 長距離および短距離中継線に対応
  • 75Ω/100Ω/120Ωをソフトウェアで選択可能な受信側終端内蔵
  • 電源電圧:3.3V
  • 32ビットまたは128ビットの水晶振動子不要のジッタアッテネータは、 E1/T1用には2.048MHzのマスタクロックのみが必要(T1用の1.544MHzマスタクロックの使用も可能)
  • E1用にリターンロス付/なしの適切なラインビルドアウト、T1用にDSX-1/CSUラインビルドアウトを生成
  • AMI、HDB3、およびB8ZSエンコード/デコード
  • 再生されたクロックに合成する16.384MHz、8.192MHz、4.096MHz、または2.048MHzのクロック出力
  • レシーバ用のプログラマブルなモニタモード
  • 受信エラー出力付きのループバックおよびPRBSパターンを生成/検出
  • CSUループコードなど、1~16ビットの帯域内ループコードを生成/検出
  • ハードウェアモードのオプション付き、8ビットパラレル/シリアルインタフェース
  • 多重化/非多重化パラレルバスはIntel社やMotorola社製品に対応
  • 青色(AIS)アラームの検出/生成
  • Tx/RxデータI/O用NRZまたはバイポーラインタフェース
  • 送信オープン回路の検出
  • 受信キャリア損失(RCL)の表示(G.775)
  • TTIP/TRINGに対するハイZ状態
  • 50mARMSの送信電流リミッタ
  • IEEE 1149.1に準拠のJTAGバウンダリスキャンテストポート
  • ANSI.403-1999、ANSI T1.408、AT&T TR 62411、ITU G.703、G.704、G.706、G.736、G.775、G.823、I.431、O.151、O.161、ETSI ETS 300 166、JTG.703、 JTI.431、TBR12、TBR13、CTR4などの最新E1およびT1規格に適合
製品概要
show more Icon

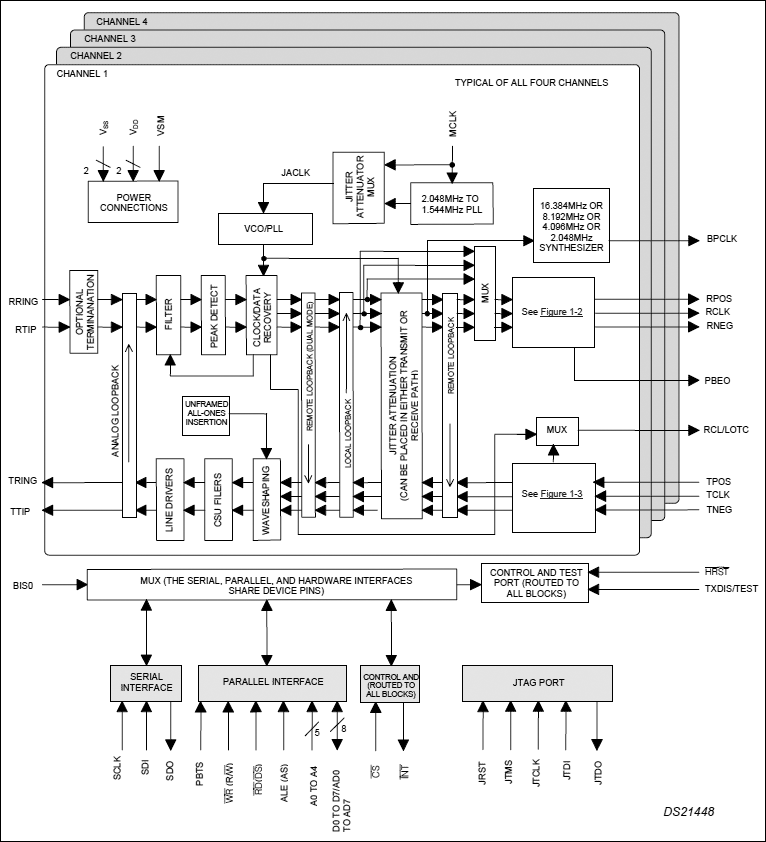

DS21448は、短距離および長距離アプリケーション用のE1またはT1クワッドポート・ラインインタフェースユニット(LIU)です。この製品は、144ピンPBGA、または128ピンLQFPの単一パッケージ内に4個の独立したトランスミッタと4個の独立したレシーバを内蔵しています。この送信ドライバは、75Ωまたは120Ωアプリケーションに不可欠なG.703 E1波形と、T1アプリケーション用に0dB、-7.5dB、-15dB、および-22.5dBのCSUラインビルドアウトやDSX-1ラインビルドアウトを生成します。

アプリケーション

  • 電話局交換機およびPBXインタフェース
  • 統合型マルチサービス・アクセスプラットフォーム
  • T1/E1クロスコネクト、マルチプレクサ、およびチャネルバンク
  • T1/E1 LAN/WANルータ
  • ワイヤレス基地局
