製品概要

機能と利点

  • 温度範囲にわたって一切の調整無しで、合計±1LSB(max)誤差
  • シングルチップに4個の電圧出力DACを搭載
  • 10Vのバイドギャップ・リファレンスを内蔵
  • 単電源+15V動作
  • 高速データ・ロード時間:50ns
  • PM7226およびAD7226とピン互換
  • 外部リファレンス不要

製品概要

DAC8426は、内部電圧リファレンスを備えたフル機能のクワッド電圧出力D/Aコンバータ(DAC)です。この製品は、ユーザが現在10Vの電圧リファレンスを外付けして使用している既存の7226ソケットに直接適合するため、電圧リファレンスの外付けが必要なくなります。DAC8426の内部電圧リファレンスは±0.4%にレーザ・トリミングされており、25ppm/℃の温度係数と5mAの外部負荷駆動能力を備えています。

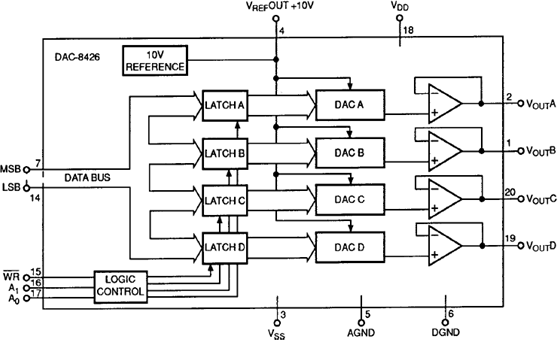

DAC8426は、4個の8ビット電圧出力CMOS DACをシングル・チップ上に搭載しています。10V出力のバンドギャップ電圧リファレンスによって、ラッチとインターフェース制御ロジックが設定されます。

書込みストローブがアクティブ・ローになるときに、アドレス入力で選択する4個のラッチのうち1個に8ビット・データ・バス入力からデータがロードされます。デジタル入力はすべて、TTL/CMOS(5V)互換です。内蔵アンプは、単電源または両電源で最大10mAの電流を駆動できます。常に内部DACに接続されている内部電圧リファレンスは、外部デバイスの駆動に利用できる5mAの電流を出力します。

DAC8426はコンパクトなサイズ、低消費電力、および1チャンネルあたりの価格が安いため、回路ボード・スペースを犠牲にせずに複数のDACを使用しなければならないアプリケーションに最適です。使用部品数の削減によって、システムの信頼性も向上します。

DAC8426の製造には、アナログ・デバイセズの最新の酸化物をベースとしたシリコン・ゲートCMOSプロセスを採用しているため、アナログ回路とデジタル回路を同一のチップ上に集積しています。このプロセスに加えて、アナログ・デバイセズの高安定薄膜R-2R抵抗ラダーも採用しているため、内蔵DAC間の優れたマッチングと温度トラッキングを実現します。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
