DAC8043

12ビットD/Aコンバータ、シリアル入力、乗算型、CMOS

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$17.24
特長
  • 8ピンPDIPとSOICパッケージで12ビット精度
  • 高速シリアル・データ入力
  • ダブル・データ・バッファ
  • INLとDNL:±1/2LSB
  • ゲイン誤差:±2LSB(max)
  • 低い温度係数:5ppm/℃(max)
  • ESD耐性
  • 低価格

製品概要
show more Icon

DAC8043は、省スペースの8ピン・ミニDIPパッケージの高精度12ビットCMOS乗算型D/Aコンバータ(DAC)です。シリアル・データ入力、ダブルバッファ動作、アナログ性能を特長としており、PCボード・スペースの節減が重要なアプリケーションに最適です。さらに、直線性とゲイン誤差性能の改善により、調整用の部品が不要になるため、使用部品数が低減します。入力クロックとロードDACの個別の制御ラインにより、データのロードとアナログ出力を完全に制御できます。

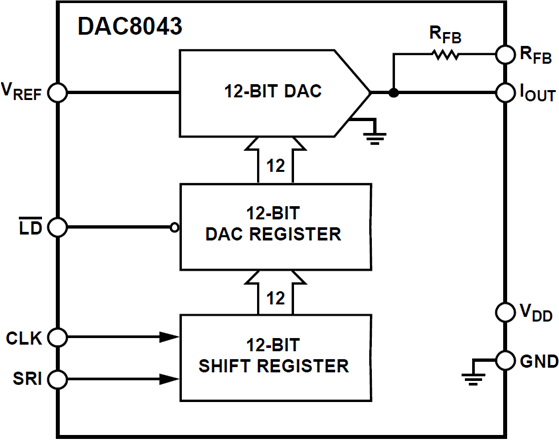

DAC8043の回路は、12ビットのシリアル入力 / パラレル出力シフト・レジスタ、12ビットのDACレジスタ、12ビットCMOS DAC、制御ロジックで構成されます。シリアル・データは、クロック信号パルスの立上がりエッジで入力レジスタにクロック入力されます。新しいデータワードがクロック入力されると、LD入力ピンを使用してDACレジスタにロードします。DACレジスタに格納されたデータは、D/Aコンバータによって出力電流に変換されます。

DAC8043は高速インターフェース・タイミング特性を備えているので、タイミング設計に関連する負担を軽減し、さらに、マイクロプロセッサの待ち状態を最小にします。非同期のクリア機能や、より汎用性の高いマイクロプロセッサ・インターフェース用ロジックが要求されるアプリケーションには、AD5443を参照してください。

+5Vの単電源で動作するDAC8043は、さまざまなアプリケーション問題に対応する低消費電力、小型サイズ、高性能の理想的なソリューションです。自動挿入装置に適合するプラスチックおよびサーディップ・パッケージがあります。

アプリケーション

  • 自動キャリブレーション・システム
  • プロセス制御と工業用オートメーション
  • プログラマブル・アンプ、プログラマブル減衰器
  • デジタル制御のフィルター
