特長
- 電源電圧範囲：
- 単一セル・バッテリ動作：1.1V～3.6V
- 内部電源レギュレーションによる高PSRR
- 超低消費電力：
- 0.89μA@100Hz ODR、2.0V電源
- 180nA（モーション起動のウェークアップ・モード）
- 40nA（スタンバイ電流）
- 高分解能：0.25mg/LSB
- システム・レベルの節電を実現する組込み機能
- わずか35nAの追加電流でシングルタップとダブルタップを検出
- モーション起動のための調整可能な閾値スリープ・モードとウェークアップ・モード
- マイクロコントローラの介入を必要としない自律的割込み処理によって、システムの残りの部分を完全にターンオフ
- 内蔵の512サンプル・ディープFIFOは、ホスト・プロセッサの負荷を最小限に抑制
- アウェーク状態出力によって、モーション起動スイッチを実装可能
- 170μg/√Hzまでノイズを低減
- 外部トリガによる加速度サンプルの同期
- オンチップ温度センサー
- 内蔵の2極アンチエイリアシング・フィルタ
- SPI（4線式）およびI2Cデジタル・インターフェース
- 小型・薄型パッケージ：2.2mm × 2.3mm × 0.87mm
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADXL367は超低消費電力の3軸マイクロマシン（MEMS）加速度センサーで、その消費電流は、100Hzの出力データ・レートではわずか0.89μA、モーション・トリガのウェークアップ・モードでは180nAです。間欠動作により低消費電力を実現する加速度センサーとは異なり、ADXL367は、アンダーサンプリングによって入力信号をエイリアスせず、すべてのデータ・レートにおいてセンサーの全帯域幅をサンプリングします。
ADXL367は、常に14ビットの出力分解能を提供します。低分解能で十分な場合は、8ビット・フォーマットのデータが提供され、より効率的なシングル・バイト転送が行われます。ADXL362との設計互換性のために、12ビット・フォーマットのデータも提供されます。測定範囲は±2g、±4g、±8g、分解能は±2g範囲で0.25mg/LSBです。
超低消費電力であることに加えて、ADXL367は、真のシステム・レベルの消費電力低減を可能にする多くの特長を備えています。つまり、ディープ・マルチモード出力のファーストイン・ファーストアウト（FIFO）、内蔵のマイクロパワー温度センサー、割込み機能を使って追加のアナログ入力を同期変換する内蔵A/Dコンバータ（ADC）、わずか35nAの追加電流で任意の出力データ・レートにおいて機能できるシングルタップとダブルタップの検出、誤トリガを防止するためのステート・マシンなどです。更に、ADXL367は、サンプリング時間や外部クロックを外部制御する機能も備えています。
ADXL367は、1.1V～3.6Vの広い電源範囲で動作し、必要に応じて、別の電源電圧で動作するホストにインターフェースすることもできます。ADXL367は、2.2mm × 2.3mm × 0.87mmのパッケージを採用しています。
アプリケーション
- 毎日24時間連続動作するセンサー
- 補聴器
- バイタル・サイン・モニタリング・デバイス
- モーション・トリガのパワー・セーブ・スイッチ
- モーション・トリガの計量機器
- 単一セル動作のスマート・ウォッチ
- スマート・ホーム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADXL367
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
アプリケーション・ノート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
4
WIKI
WIKI
WIKI
WIKI
アプリケーション・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 4
アプリケーション・ノート 1
デバイス・ドライバ 5
サードパーティ・ソリューション 1
ウェブキャスト 1
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADXL367BCCZ |
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
|
|
|
| ADXL367BCCZ-RL |
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
|
|
|
| ADXL367BCCZ-RL7 |
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
|
|
|
| ADXL367U8-BCCZ |
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
|
|
|
| ADXL367U8-BCCZ-RL |
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
|
|
|
| ADXL367U8-BCCZ-RL7 |
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
|
|
- ADXL367BCCZ
- ピン／パッケージ図
-
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL367BCCZ-RL
- ピン／パッケージ図
-
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL367BCCZ-RL7
- ピン／パッケージ図
-
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL367U8-BCCZ
- ピン／パッケージ図
-
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL367U8-BCCZ-RL
- ピン／パッケージ図
-
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL367U8-BCCZ-RL7
- ピン／パッケージ図
-
12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 20, 2023
- 23_0149
Qualification of Alternate Wafer Fab Site for MEMS Products ADXL362 and ADXL367
ADXL367BCCZ
ADXL367BCCZ-RL
ADXL367BCCZ-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 20, 2023
- 23_0149
Qualification of Alternate Wafer Fab Site for MEMS Products ADXL362 and ADXL367
ADXL367BCCZ
ADXL367BCCZ-RL
ADXL367BCCZ-RL7
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
新規設計に推奨 |
MEMS加速度センサー、マイクロパワー、3軸、±2g / ±4g / ±8gデジタル出力 |
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2
EVAL-ADXL367Z
ADXL367ブレークアウト・ボード
製品の詳細

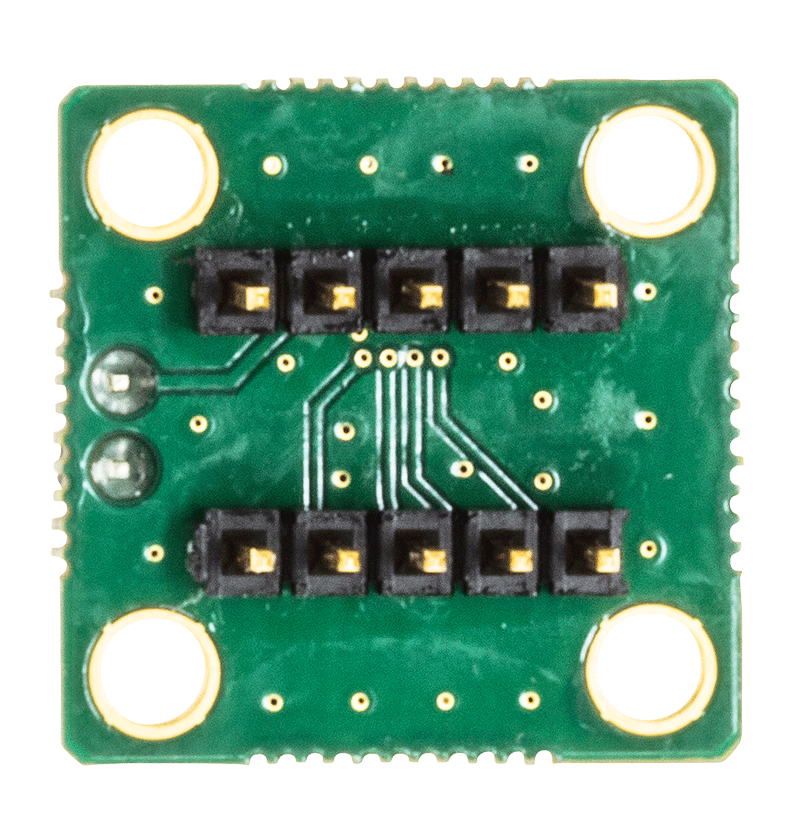

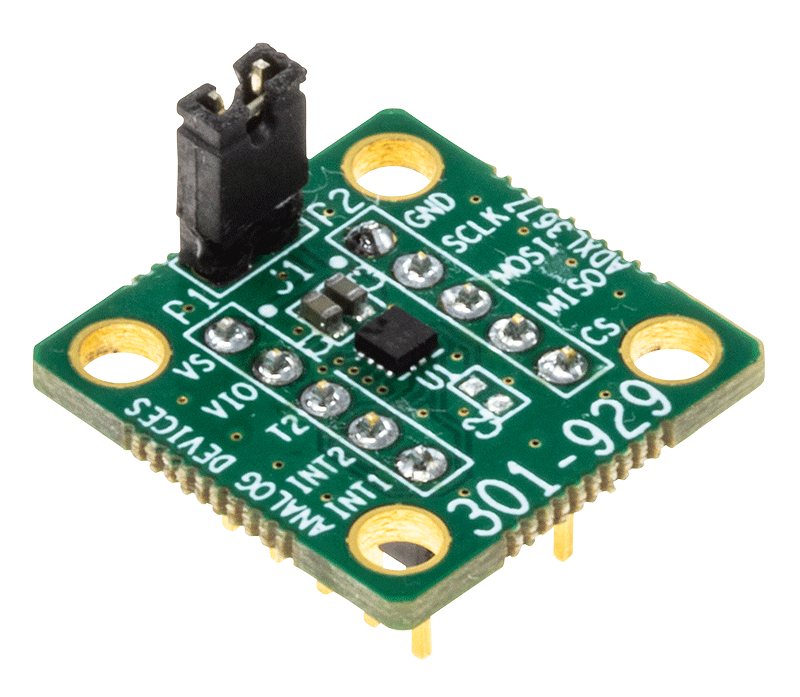

EVAL-ADXL367Zは、ADXL367を既存のシステムに簡単に接続できる、シンプルなブレークアウト・ボードです。ADXL367は、ナノワットの3軸デジタル出力加速度センサーで、業界をリードする低消費電力と内蔵機能により様々なアプリケーションに適しています。EVAL-ADXL367Zは小型サイズであるため、システム性能と加速度センサーの性能に対する影響は最小限に抑えられます。そのため、既存のシステムにおけるADXL367の評価に最適です。ADXL367には、SPIまたはI2Cを介したデジタル通信が必要です。EVAL-ADXL367Zにはプロセッサは内蔵されていません。また、ファームウェアは外部から提供する必要があります。プロセッサが内蔵されている評価用ボードについては、EVAL-ADXL367-SDPを参照してください。
市場&テクノロジー
- 産業用機器
- デジタル・ヘルスケア
- プロシューマ
- オートモーティブ
- 航空宇宙＆防衛
資料
EVAL-ADXL367-SDP
ADXL367カスタマ評価用システム
製品の詳細

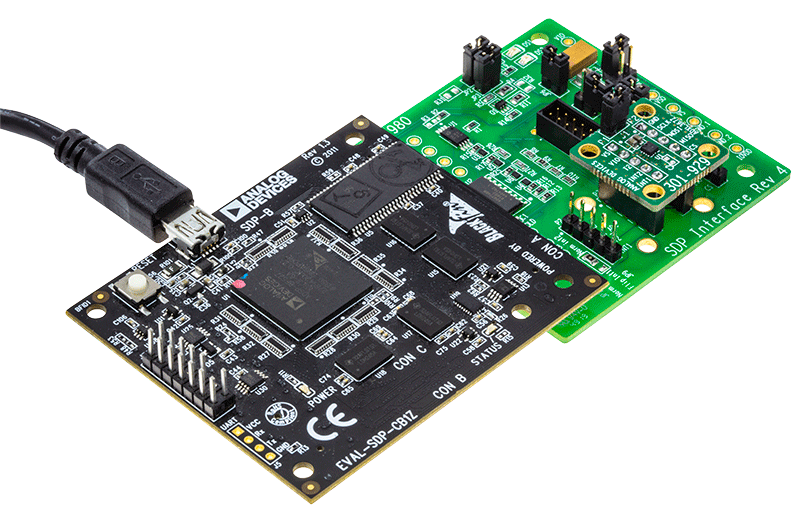

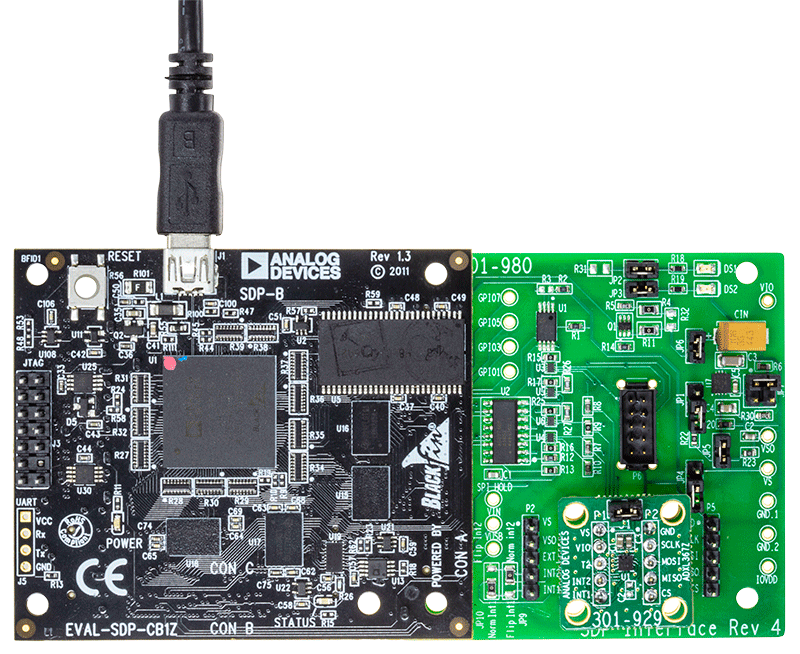

EVAL-ADXL367-SDPは、容易に導入可能なカスタマ評価システムで、ADXL367加速度センサーの試験と評価を手早く開始できます。システムは、メイン・ボード（EVAL-SDP-CB1Z評価用プラットフォーム）、インターフェース・ボード（EVAL-SDP-INTER4-Z）、サテライト・ボード（EVAL-ADXL367Zブレークアウト・ボード）で構成されています。
EVAL-SDP-CB1Zボードは「SDP-B」とも呼ばれ、USBケーブルを介して直接PCに接続されます。このUSB接続によって、通信とボードへの電源供給の両方が行われます。SDP-Bはインターフェース・ボード（EVAL-SDP-INTER4-Z）に接続されます。これにより、シグナル・コンディショニングと、ケーブルを介してサテライト・ボード（EVAL-ADXL367Z）と通信するための電気的接続ができるようになります。このケーブルによってサテライトを容易に扱えるため、温度試験や湿度試験のためにサテライトを個別に環境チャンバに配置したりテストしたりといったことが行えます。ボードを分離することで、他の部品の温度や湿度の影響によるデータの破損リスクを軽減できます。
EVAL-ADXL367-SDPカスタマ評価システムには、必要なケーブルとコネクタがすべて付属しています。このキットの各部品は個別に購入できます。
資料
