製品概要
機能と利点
- 5入力、2出力クロスポイントHDMI®トランシーバ
- HDMIのサポート、
3GHzビデオのサポート（例4K×2k）、
オーディオ・リターン・チャンネル（ARC）、
3D TVのサポート、
コンテント・タイプ・ビット、
CEC1.4互換、
拡張色 - 文字とアイコン・ベースのオン・スクリーン・ディスプレイ（OSD）、
業務用3Dフォーマット上の3D OSDオーバーレイ、
3GHzビデオ・フォーマット上のOSDオーバーレイをサポート
- 広帯域幅デジタル・コンテント・プリテククション（HDCP 1.4）
- HDCPリピータのサポート、
最大127kSVsをサポート - 300MHzの最大TMDSクロック周波数（最大4k×2k）
- 48ビット、36ビット、30ビットのディープ･カラー入力モードをサポート
- 超低ジッタを備えたPLL内蔵（100％デ・スキュー）
- 詳細はデータシートをご参照ください。
製品概要
ADV7625は、クロスポイントおよびスプリッタ機能を持つ、高性能、5入力、デュアル出力の高解像度マルチメディア・インターフェース（HDMI®）トランシーバです。ADV7625は、3GHzビデオをサポートし、2つの独立したHDMIレシーバ、2つの独立したHDMIトランスミッタ、2つのオーディオ出力ポート、2つのオーディオ入力ポートおよびピクセル・ポート入力を特長としています。ADV7625は、アナログ・デバイセズでのリピータ・ソフト・ライブラリとドライバについて完全なテストを通して、全てのHDCPリピータ機能をサポートします。ADV7625内のHDMIレシーバとトランスミッタは、全ての業務用HDMI 3D TVフォーマットに加えて、最大24Hz / 25Hz / 30Hzで4k×2kの3GHzビデオ・フォーマットの受信と送信をサポートします。またレシーバとトランスミッタは、THX®メディア・ディレクタ™に関するサポートの提供もします。
各HDMIレシーバは、最長30mまでの長さのケーブルとのインターフェースでの堅牢な動作を確実にするためのイコライザも内蔵しています。HDMIレシーバは、768バイトの揮発性拡張ディスプレイ・アイデンティフィケーション・データ（EDID）メモリをシェアします、これによって1つまたは2つのEDID、各レシーバに1つを行うことができます。各HDMIポートは、専用の5V検出とHot Plug™アサート・ピンを備えています。
各HDMIトランスミッタは、オーディオ・リターン・チャンネル（ARC）をサポートし、内蔵のHDMI CEC制御は、ディスカバリと制御（CDC）をサポートします。
ADV7625は、2つのオーディオ出力ポートと2つのオーディオ入力ポートを提供します。各オーディオ・ポートは、HDMIストリームにオーディオ・データの出力または入力の最大8チャンネルまでの取り出しと挿入をサポートします。HDMIオーディオ・フォーマットには、I2S、S/PDIF、ダイレクト・ストリーム・デジタル（DSD）および高ビットレート（HBR）オーディオのサポートが含まれています。
ADV7625は、TTLピクセル・ポート入力を特長としており、アナログ・フロントエンド・デコーダ（例えばADV7180、ADV7181DまたはADV7842）からのデジタル・ビデオ・データを受信できます。
ADV7625は、高品質文字の創造と制御、およびアイコン・ベースのシステム状態と制御ディスプレイを可能とする、内蔵のオン・スクリーン・ディスプレイ（OSD）を備えています。OSDは、3GHzビデオ・フォーマットと3Dビデオ上にオーバーレイすることができます。OSDの使用について興味を持つカスタマには、Blimp、アナログ・デバイセズOSD開発ツールが提供されています。
ADV7625は、省スペース、15mm×15mm、260ボールCSP_BGA表面実装、RoHS準拠パッケージを採用しており、0℃～70℃の温度範囲にわたって仕様化されています。
アプリケーション
- AVR
- HDMIリピータでサポートされたサウンドバー
- マトリクス・スイッチ
- 他のリピータ・アプリケーション
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-

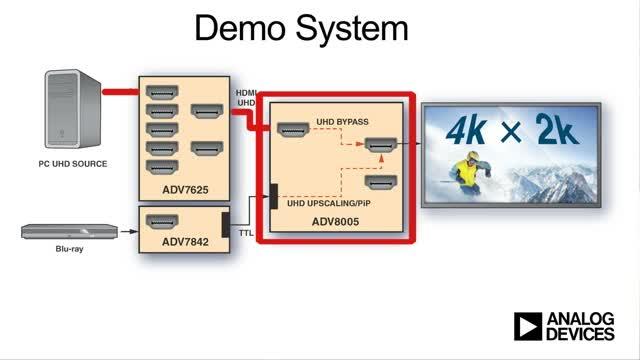

AN-1299: Enabling HDMI 2.0 Using ADV8005 and ADV7625/ADV7626/ADV7627 (Rev. 0)7/2/2014PDF202 kB
-

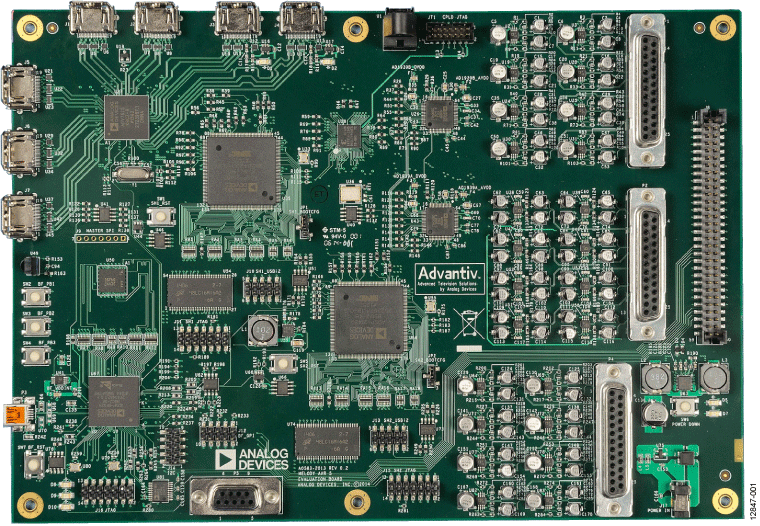

UG-784: EVAL-MELODY-5 Audio/Video Evaluation Board (Rev. A)4/13/2017PDF328 K
-

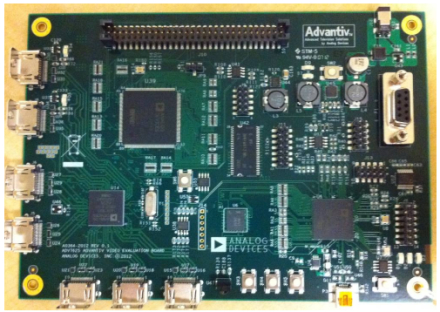

UG-603:Advantiv EVAL-ADV7625-SMZ Video Evaluation Board9/11/2015PDF371 kB
-
ADV7625 Design Support Files9/10/2015
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADV7625KBCZ-8 | 材料宣誓書（MD） | 信頼性データ | 260-Ball CSPBGA (15mm x 15mm x 1.5mm) | |
| ADV7625KBCZ-8-RL | 材料宣誓書（MD） | 信頼性データ | 260-Ball CSPBGA (15mm x 15mm x 1.5mm) | |
