ADUCM350

設定可能なインピーダンス・ネットワーク・アナライザとポテンショスタット、Cortex-M3 コア内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$9.63
特長
  • 測定機能
    • インピーダンス測定
    • 電流測定
    • アンペロメトリ
    • ボルタンメトリ
    • 電圧測定
    • 電位差測定
  • アナログ性能
    • 160kSPS、16ビット精度のA/Dコンバータ、
    • 高精度電圧リファレンス、
    • 超低リークの設定可能なスイッチ・マトリックス、
    • 12ビットD/Aコンバータ(DAC)
  • アナログ・ハードウェア・アクセラレータ
    • 自律アナログ・フロントエンド(AFE)コントローラ、
    • ダイレクト・デジタル・シンセサイザ(DDS) / 任意波形発生器、
    • レシーブ・フィルタ、
    • 複素インピーダンス測定(DFT)エンジン
  • プロッセシング
    • 16MHz ARM® Cortex M3プロセッサ、
    • 384kB組み込みフラッシュ・メモリ、
    • 32kBシステムSRAM、
    • EEPROM用に構成された16kBフラッシュ
  • 通信
    • 入力/出力
    • I2Sとビーパー・インターフェース、
    • LCDディスプレイ・コントローラ(パラレルとシリアル)、
    • LCDセグメント・コントローラ、
    • ペリフェラル・インターフェースSPI、I2C、UART、
    • プログラマブルGPIO
  • 電源
    • コイン型バッテリと互換、
    • 2.0V~3.6V、休止状態、
    • 2.5V~3.6V、アクティブ測定範囲、
    • パワーマネージメント・ユニット(PMU)、
    • パワー・オン・リセット(POR)と電源監視(PSM)
  • パッケージと温度範囲
    • 動作温度範囲:-40℃~+85℃、
    • パッケージ:120ピン、8mm×8mm CSP_BGA
  • 詳細については、データシートを参照してください
製品概要
show more Icon

ADuCM350は電気化学センサーとバイオセンサー向けの電流、電圧の測定機能を備えた設定可能なインピーダンス変換器とポテンショスタットです。ADuCM350はポイント・オブ・ケア診断や生命兆候監視用装着式機器などの携帯型機器アプリケーション向け、全機能内蔵、コイン型電池駆動、高精度のMCU内蔵ソリューションです。

ADuCM350のアナログ・フロントエンド(AFE)は16ビット精度、160kSPSのA/Dコンバータ(ADC)、±0.17%精度の電圧リファレンス、12ビット・ノーミッシング・コードD/Aコンバータ(DAC)、再設定可能な超低リーク・スイッチ・マトリックスを内蔵しています。ADuM350には4個の電圧測定チャンネル、最大8個の電流測定チャンネル、インピーダンス測定用DFTエンジンがあります。ADuCM350はARM Cortex-M3ベースのプロセッサ、メモリとディスプレ付き携帯メーター、USB通信、アクティブ・センサーをサポートするすべてのI/O接続も内蔵しています。ADuCM350は、120ピン8mm×8mm CSP_BGAを採用し、-40℃~+85℃で動作します。

超低消費電力動作と休止状態のパワーマネージメントが行えるように、ADuCM350はダイナミック制御やソフトウェア制御のクロック・ゲーティングやパワー・ゲーティングのようなパワー・モードと機能の選択ができます。AFEはダイレクト・メモリ・アクセス(DMA)接続や割り込み接続とともに、アドバンスト・マイクロコントローラ・バス・アーキテクチャ(AMBA)マトリックスのアドバンスト・ハイ・パーフォマンス・バス(AHPB)スレーブ・インターフェースを経由してARM Cortex-M3に接続されます。

アプリケーション

  • ポイント・オブ・ケア診断
  • 生命兆候監視用装着式機器
  • 電流測定、電圧測定、インピーダンス測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$9.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUCM350BBCZ
  • HTML
  • HTML
ADUCM350BBCZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 2, 2015

- 15_0242

ADuCM350 Metal Edit Change

ADUCM350BBCZ

製造中

ADUCM350BBCZ-RL

製造中

7 7, 2014

- 14_0163

Data Sheet & Silicon Anomaly Sheet updates for ADuC7023, ADuC7121, ADuC7122, ADuC7124/6, ADuC7060/61, ADuCM360/1, ADuCM350 product

ADUCM350BBCZ

製造中

ADUCM350BBCZ-RL

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 2, 2015

- 15_0242

arrow down

ADuCM350 Metal Edit Change

ADUCM350BBCZ

製造中

ADUCM350BBCZ-RL

製造中

7 7, 2014

- 14_0163

arrow down

Data Sheet & Silicon Anomaly Sheet updates for ADuC7023, ADuC7121, ADuC7122, ADuC7124/6, ADuC7060/61, ADuCM360/1, ADuCM350 product

ADUCM350BBCZ

製造中

ADUCM350BBCZ-RL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

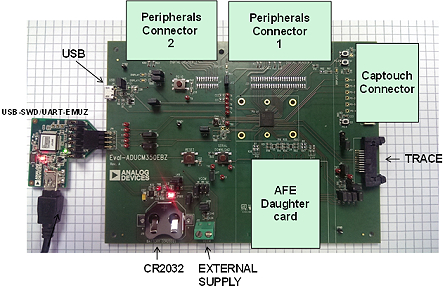

EVAL-ADUCM350

ADuCM350 Evaluation Board

zoom

EVAL-ADUCM350

ADuCM350 Evaluation Board

製品の詳細

The Eval-ADuCM350EBZ evaluation kit consists of the following:

Equipment Required


HARDWARE
  • 1 Eval-ADuCM350EBZ board
  • 1 USB-SW/UART-EMUZ also known as J-Link OB emulator
  • 1 ADuCM350 4 Wire Bio Config 3 board
  • 1 breakout board
  • 1USB cable
