特長
- 8 / 16 / 32ビットの固定小数点と浮動小数点のデータ処理に対応するスタティックなスーパースカラー・アーキテクチャ
- 500MHz、2nsの命令実行時間の高性能DSPコア
- ユーザーが自由に配置の設定可能な6個の内部バンクで構成される12Mビットのオンチップ組込みDRAM
- 14チャンネルのゼロ・オーバーヘッドDMAコントローラ
- 4系統の内部128ビット・データ・バスによる、32Gバイト / 秒のメモリ帯域幅
- ALU、乗算器、シフタ、32ワードのレジスタ・ファイルで構成される演算ブロックを2個搭載し、SIMD動作が可能
- アセンブリ言語とC言語によるプログラミング
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADSP-TS202Sの性能
- 500MHz、2nsの命令実行時間のDSPコア
- 40ビット累積演算を含む16ビットMACと80ビット累積演算を含む32ビットMACをサイクル当たりにそれぞれ8個、2個実行
- サイクル当たり6個の単精度浮動小数点演算または24個の16ビット固定小数点演算（3GFLOPSまたは12GOPSの性能）
- インターロック機能付きの2サイクル固定の実行パイプライン
- サイクル当たり最高4つの32ビット命令を実行する並列処理方式
3
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADSP-TS202S
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
製造中止品のデータシート
-
レガシー・エミュレータ・マニュアル
-
集積回路異常
-
技術記事
-
製品ハイライト
-
情報
-
ソフトウェア・マニュアル
-
プロセッサ・マニュアル
-
データシート
-
すべて
-
English
-
中国語
-
日本語
アプリケーション・ノート
33
306 kB
製造中止品のデータシート
1
レガシー・エミュレータ・マニュアル
1
集積回路異常
1
技術記事
1
製品ハイライト
1
情報
2
HTML
HTML
ソフトウェア・マニュアル
10
プロセッサ・マニュアル
2
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
アプリケーション・ノート 30
AN-911: A Detailed Guide to Powering the TigerSHARC Processors (Rev.0)
EE-211: 16-bit FIR Filters on ADSP-TS20x TigerSHARC® Processors (Rev.1)
EE-110: A Quick Primer on ELF and DWARF File Formats
EE-215: A 16-bit IIR Filter on the ADSP-TS20x TigerSHARC® Processor
EE-205: Considerations for Porting Code from the ADSP-TS101S TigerSHARC® Processor to the ADSP-TS201S TigerSHARC Processor
EE-283: External Bus Arbitration with ADSP-TS20x TigerSHARC® Processors (Rev.1)
EE-128: DSP in C++: Calling Assembly Class Member Functions From C++
EE-176: Hardware Design Checklist For ADSP-TS101S TigerSHARC® Processors (Rev.3)
EE-169: Estimating Power For The ADSP-TS101S
EE-170: Estimating Power for ADSP-TS201S TigerSHARC® Processors (Rev.2)
EE-175: Emulator and Evaluation Hardware Troubleshooting Guide for VisualDSP++ Users (Rev.14)
EE-218: Writing Efficient Floating-Point FFTs for ADSP-TS201 TigerSHARC® Processors (Rev.2)
EE-330: Windows Vista Compatibility in VisualDSP++ 5.0 Development Tools (Rev.1)
EE-217: Updating the ADSP-TS101S TigerSHARC® EZ-KIT Lite™ Firmware
EE-202: Using the Expert Linker for Multiprocessor LDFs (Rev.3)
EE-147: Tuning C Source Code for the TigerSHARC® DSP Compiler
EE-198: User Guide to ADSP-TS201S TigerSHARC® Processor IBIS Files
EE-143: Understanding DMA on the ADSP-TS101
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev.1)
EE-182: Thermal Relief Design for ADSP-TS201S TigerSHARC® Processors (Rev.1)
EE-263: Parallel Implementation of Fixed-Point FFTs on TigerSHARC® Processors (Rev.1)
EE-104: Setting Up Streams with the VisualDSP Debugger
EE-241: SHARC® DSPs to TigerSHARC® Processors Code Porting Guide (Rev.1)
EE-167: Introduction to TigerSHARC® Multiprocessor Systems Using VisualDSP++™
EE-178: The ADSP-TS101S TigerSHARC® On-chip SDRAM Controller (Rev.2)
EE-68: Analog Devices JTAG Emulation Technical Reference (Rev.10)
EE-174: ADSP-TS101S TigerSHARC® Processor Boot Loader Kernels Operation
EE-201: ADSP-TS20x TigerSHARC® Processor On-chip SDRAM Controller (Rev.1)
EE-200: ADSP-TS20x TigerSHARC® Processor Boot Loader Kernels Operation (Rev.1)
EE-179: ADSP-TS20xS TigerSHARC® System Design Guidelines (Rev.6)
技術記事 1
プロセッサ・マニュアル 2
製品ハイライト 1
ソフトウェア・マニュアル 10
VisualDSP++® 5.0 Users Guide (Rev.3.0)
VisualDSP++® 5.0 Quick Installation Reference Card (Rev.3.1)
VisualDSP++® 5.0 Licensing Guide (Rev.1.4)
VisualDSP++® 5.0 Loader and Utilities Manual (Rev.2.5)
VisualDSP++® 5.0 Product Release Bulletin (Rev.3.0)
VisualDSP++® 5.0 Assembler and Preprocessor Manual (Rev.3.4)
VisualDSP++® 5.0 Getting Started Guide (Rev.3.0)
VisualDSP++® 5.0 C/C++ Compiler and Library Manual for TigerSHARC Processors (Rev.4.1)
VisualDSP++® 5.0 Kernel (VDK) Users Guide (Rev.3.5)
VisualDSP++® 5.0 Linker and Utilities Manual (Rev.3.5)
集積回路異常 1
レガシー・エミュレータ・マニュアル 1
情報 1
製造中止品のデータシート 1
レガシー評価用キットマニュアル 2
製品ハイライト 1
製品選択ガイド 1
ソフトウェアおよび製品のエコシステム
コード例
評価用ソフトをお探しですか？ ここで見つけることができます。
評価用キット 2
EMULATOR-USB & HP USB ICE
USB-Based Emulator and High Performance USB-Based Emulator
機能と利点
- Full speed USB 1.1 interface enabling download speeds of up to 150 KB/Sec (ADZS-USB-ICE) or High speed USB 2.0 interface enabling download speeds of up to 1.5MB/sec (ADZS-HPUSB-ICE)
- Background Telemetry Channel (BTC) support enabling non-intrusive data exchange at up to 2.0 MB/sec (ADZS-HPUSB-ICE only)
- 1.8V, 2.5V, and 3.3V compliant and tolerant
- Support for all ADI JTAG processors and DSPs
- 5V tolerant and 3.3V compliant for 5V processors and DSPs
- Multiprocessor support
- 14-pin JTAG connector
- 3-meter USB cable for difficult-to-reach targets
- CE-certified
製品の詳細
The plug-and-play architecture of USB allows the emulators to be automatically detected and configured by the host operating system. It can also be connected to and disconnected from the host without opening the PC or turning off the power to the PC. A 3-meter cable is included to connect the emulators to the host PC, thus providing abundant accessibility to hard to reach targets.
The HP USB-based emulator also supports the Background
Telemetry Channel (BTC), a non-intrusive method
for exchanging data between the host and target
application without affecting the target system's
real-time characteristics.
Part Number:
USB-Based Emulator
Part Number: ADZS-USB-ICE
High Performance USB-Based Emulator
Part Number: ADZS-HPUSB-ICE
Tools Support:
Tel: 1-800-ANALOGD (262-5643)
Contact Support
For additional information, contact your local Analog Devices Sales Office or Distributor.
資料

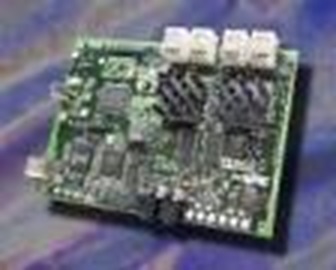

EVAL-TS201S-EZKIT
EZ-KIT Lite Evaluation Kit for ADSP-TS201S Processor
機能と利点
- Dual ADSP-TS201S TigerSHARC® Processors
- 4 Mb (512K x 8-bit) FLASH memory
- 32 MB (4M x 64-bit) SDRAM
- AD1871 stereo, 24-bit, 96 kHz, multi-bit Sigma-Delta ADC
- AD1854 stereo, 24-bit, 96 kHz, multi-bit Sigma-Delta DAC
- Two 1/8” stereo audio jacks
- 4 external LVDS link port connectors (1 Transmit and 1 Receive per processor)
製品の詳細
The EZ-KIT Lite’s default EPROM boot mode enables the board to be used as a standalone unit without the requirement for a PC-host. If desired, the board can boot from an optional external host port interface connector, link port or “No Boot” based on jumper selections. The EZ-KIT Lite also includes a FLASH utility that can be used to download user specific boot code to the on-board FLASH memory using the USB interface
Part Number: ADZS-TS201S-EZLITE
