ADSP-21587

デュアル・コア SHARC+ DSP、デュアルDDR、529ボールcspBGA

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$30.90
特長
  • 500MHz(3.0GFLOPS)/コア
  • パリティ付き5Mビット(640KB)のL1メモリ/コア
    • オプションのキャッシュ/SRAMモード
  • 32ビット、40ビット、64ビット浮動小数点に対応
共用システム・メモリ
  • ECC保護付き256KBのL2 SRAM
最大2個の高速メモリ・コントローラ
  • DDR3-900、DDR2-800、LPDDR(16ビット)
高度なハードウェア・アクセラレータ
  • FFT/iFFT(20 GFLOPS、1K-pt FFTあたり5usec)
  • FIR/IIRフィルタとSINCフィルタ、ASRC
  • OTP付きセキュリティ暗号化エンジン
パッケージ
  • 19mm x 19mm BGA(0.8mmピッチ)
  • 民生、工業用
  • 最大8個のフルSPORTインターフェース(TDM & I2Sモード付き)
  • S/PDIF Tx/Rx、8x ASRCペア、PCG
  • 2x デュアルSPIと1x クワッドSPI(直接実行付き)
  • 3x I2Cと3x UART(フロー・コントロール付き)
  • 高度なパラレル・ペリフェラル・インターフェース
    • ビデオI/O又はパラレル・コンバータ・インターフェース向け
  • 2x リンク・ポート(双方向、8ビット、最大150MB/sec)
  • 3x 改良型PWM、ADC制御モジュール(ACM)
  • 8x GPタイマ、1x GPカウンター、WDTとRTC
  • 最大102 GPIO(他のインターフェースとともにマルチプレックスされる)
  • 8チャンネル、12ビット1MSPSハウスキーピング ADC
  • 熱センサー

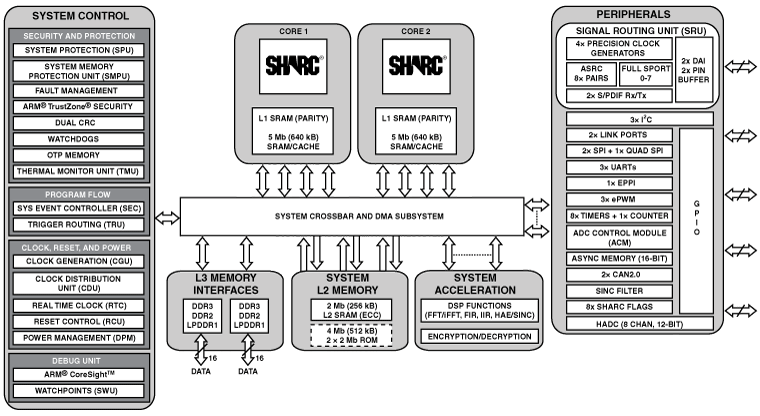

製品概要
show more Icon

ADSP-21587プロセッサは新しい高性能、高電力効率、リアルタイム・シリーズの1つで、2個の高度なSHARC+®コアと高度なDSPアクセラレータ(FFT、FIR、IIR)を使用し毎秒24ギガ以上の浮動小数点演算を行います。ADSP-SC58xとADSP-2158xのシリーズの消費電力は2ワット以下なので、この新しいプロセッサ・ラインアップは従来のSHARCプロセッサ製品と比べて5倍以上も電力効率が優れています。この利点により、温度管理の点で消費電力を制約しなければならないアプリケーションや、コストおよび信頼性の面で冷却ファンの追加ができないアプリケーションにおいても業界最先端のデジタル信号処理性能を提供します。応用分野としては、自動車、コンシューマおよびプロフェッショナル・オーディオ、多軸モーター制御、エネルギー供給システムなどがあります。

ADSP-2158xファミリーは主にDSPをコプロセッサとして必要とするアプリケーション向けに設計されており、2個のSHARC+コアとDSPコアに適合したペリフェラル・セットを内蔵しています。

コード互換性のある新しい高度なSHARC+コアはクロックレートと電力効率について改善されており、命令/データ・キャッシュ・オプション、ネイティブ倍精度の浮動小数点サポート、多数の他の新しい命令を追加しています。ADSP-SC58x/2158xファミリーは低消費電力用に設計され、低リークCMOSプロセスを採用しているので、105°C環境を念頭において500 MHzを実現し、将来より高性能で実施するためのロードマップを提供します。1.5 Mbytes以上の高速オンチップSRAMと最大2個のDDR3/2/LPインターフェースは効率的なリアルタイム性能に役に立ち、メモリ・サブシステムは同時データ転送に主な強化機能となる高度なDMAエンジンを含んでいます。

高まる産業界のセキュリティに対する関心のソフトウェアIP保護に対しては、ARM® TrustZone®セキュリティや暗号化ハードウェア・アクセラレータを搭載しています。データの信頼性確保が必須の条件となっているアプリケーションには、メモリ・パリティおよびエラー訂正ハードウェアが、データの完全性を高めます。新しいADSP-SC58xおよびADSP-2158xシリーズは全体の機能が集積化されており、低消費電力なので、今日の複雑なアプリケーションに対して、BOM(部品材料)コストおよび基板面積を大幅に節減し、設計を簡素化し、市場投入時間を短縮します。

ADSP-SC58x/2158xはADIの受賞技術であるCrossCore® Embedded Studio開発ツール・スイートによってサポートされております。この統合開発環境は、システム設計を最適化し、市場投入までの時間短縮に貢献するインタラクティブかつリアルタイムな開発ツールを設計者に提供します。

加えて、ADIとミクリアム社は、SHARC+コア上で動作するµC/OS-II®およびµC/OS-III®といったリアルタイムカーネルを共同で提供しています。

対応するADSP-SC589 EZ-KIT-Lite開発用ボードおよびICE-1000/2000エミュレータは先進的なアプリケーションの創造、テスト、およびデバッグを容易にします。エミュレータはCrossCore Embedded Studioとともに動作し、ARM社のCoreSightを使用したJTAG準拠のすべてのアナログ・デバイセズプロセッサに対して最高水準のサポートを提供します。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$30.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 21
show more Icon

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADSP-21587BBCZ-4B
  • HTML
  • HTML
ADSP-21587BBCZ-5B
  • HTML
  • HTML
ADSP-21587KBCZ-4B
  • HTML
  • HTML
ADSP-21587KBCZ-5B
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 12, 2024

- 23_0103

Alternate Test Site for Products Using 529-ball CSP_BGA Package.

ADSP-21587BBCZ-4B

製造中

ADSP-21587BBCZ-5B

製造中

ADSP-21587KBCZ-4B

製造中

ADSP-21587KBCZ-5B

製造中

2 20, 2019

- 19_0030

Die Revision for ADSP-SC58x & ADSP-2158x SHARC Processors

ADSP-21587BBCZ-4B

製造中

ADSP-21587BBCZ-5B

製造中

ADSP-21587KBCZ-4B

製造中

ADSP-21587KBCZ-5B

製造中

12 21, 2018

- 18_0142

Data sheet changes for ADSP-SC582,SC583,SC584,SC587,SC589,21583,21584,21587

ADSP-21587BBCZ-4B

製造中

ADSP-21587BBCZ-5B

製造中

ADSP-21587KBCZ-4B

製造中

ADSP-21587KBCZ-5B

製造中

7 20, 2017

- 17_0106

Data Sheet corrections for ADSP-2158x and ADSP-SC58x Products

ADSP-21587BBCZ-4B

製造中

ADSP-21587KBCZ-4B

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 12, 2024

- 23_0103

arrow down

Alternate Test Site for Products Using 529-ball CSP_BGA Package.

ADSP-21587BBCZ-4B

製造中

ADSP-21587BBCZ-5B

製造中

ADSP-21587KBCZ-4B

製造中

ADSP-21587KBCZ-5B

製造中

2 20, 2019

- 19_0030

arrow down

Die Revision for ADSP-SC58x & ADSP-2158x SHARC Processors

ADSP-21587BBCZ-4B

製造中

ADSP-21587BBCZ-5B

製造中

ADSP-21587KBCZ-4B

製造中

ADSP-21587KBCZ-5B

製造中

12 21, 2018

- 18_0142

arrow down

Data sheet changes for ADSP-SC582,SC583,SC584,SC587,SC589,21583,21584,21587

ADSP-21587BBCZ-4B

製造中

ADSP-21587BBCZ-5B

製造中

ADSP-21587KBCZ-4B

製造中

ADSP-21587KBCZ-5B

製造中

7 20, 2017

- 17_0106

arrow down

Data Sheet corrections for ADSP-2158x and ADSP-SC58x Products

ADSP-21587BBCZ-4B

製造中

ADSP-21587KBCZ-4B

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

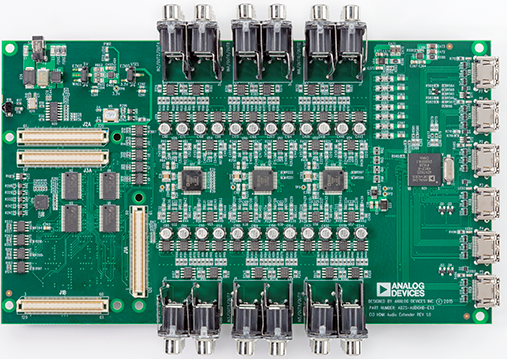

HDMI Audio EI3 EZ-Extender

The HDMI Audio EI3 EZ-Extender is a low-cost, plug-on extender for EZ-KITs that support the Expansion Interface 3 (EI3) specification. This board extends the capabilities of the evaluation system by providing a connection to three analog audio codecs along with an HDMI transmitter/receiver. For information about compatible EZ-KIT products, see the processors family's Software and Tools page.

zoom

HDMI Audio EI3 EZ-Extender

The HDMI Audio EI3 EZ-Extender is a low-cost, plug-on extender for EZ-KITs that support the Expansion Interface 3 (EI3) specification. This board extends the capabilities of the evaluation system by providing a connection to three analog audio codecs along with an HDMI transmitter/receiver. For information about compatible EZ-KIT products, see the processors family's Software and Tools page.

The HDMI Audio EI3 EZ-Extender is a low-cost, plug-on extender for EZ-KITs that support the Expansion Interface 3 (EI3) specification. This board extends the capabilities of the evaluation system by providing a connection to three analog audio codecs along with an HDMI transmitter/receiver. For information about compatible EZ-KIT products, see the processors family's Software and Tools page.

機能と利点

  • Analog audio interface
    • AD1939 – three Analog Devices 192 kHz audio codecs
    • 24 channels of audio out (twelve stereo channels)
    • Twelve channels of audio in (six stereo channels)
    • TDM and I2S modes at 48 kHz, 96 kHz, and 192 kHz sample rates
  • HDMI Interface
    • ADV7625 HDMI Transmitter/Receiver
    • 8 channels of HD audio from HDMI (7.1 surround sound)
    • 4 HDMI Inputs and 2 HDMI outputs
  • Single-ended input/output
    • Twelve RCA phono jack inputs
    • Twenty four RCA phono jack outputs
  • IR Interface
    • HDMI CEC/remote control support

製品の詳細

The HDMI Audio EI3 EZ-Extender is a separately sold daughter board that plugs onto the expansion interface III of the EZ-Board evaluation platform. The daughter board aids the design and prototyping phases of HDMI HD audio decode/encode applications. The board extends the capabilities of the evaluation system by providing a connection to three analog audio codecs along with an HDMI transmitter/receiver.


The HDMI Audio EI3 EZ-Extender’s analog audio interface is comprised of three Analog Devices AD1939 multichannel audio codecs. The AD1939 is a high performance, single-chip codec featuring four analog-to-digital converters (ADCs) for audio input and eight digital-to-analog converters (DACs) for audio output. This translates to twelve channels of audio in and twenty four channels of audio out. The codec/extender can input and output data at a sample rate of up to 192 kHz on all channels.


This HDMI Audio EI3 EZ-Extender connects with the Expansion Interface 3 (EI3) which gives the user more available signals on the interface connectors and a reduction in size over the previous EI2 specification. Software examples are provided to demonstrate the functionality of the devices on the Extender Board.

reference details image

EMULATOR-ADSP

低価格の ICE-1000 と高性能な ICE-2000 USB ベースの JTAG エミュレータ

zoom

EMULATOR-ADSP

低価格の ICE-1000 と高性能な ICE-2000 USB ベースの JTAG エミュレータ

低価格の ICE-1000 と高性能な ICE-2000 USB ベースの JTAG エミュレータ

機能と利点

  • Blackfin、Blackfin+、SHARC、およびARM 付きマルチコア SHARC+ の JTAG/SWD サポート
  • プラグアンドプレイ、USB 2.0 準拠
  • USB バス給電デバイス
  • Windows® 8.1、Window 7 互換
  • 複数プロセッサ I/O 電圧サポート:1.8 V、2.5 V、および 3.3 V
  • 複数プロセッサのサポート
  • ICE-1000 で 5 MHz の JTAG/SWD クロック動作
  • ICE-2000 で 最大46 MHz の JTAG/SWD クロック動作
  • ステータス表示を強化する多色 LED
  • リモート・デバッグをサポートするためにソフトウェアによって制御されるターゲット・リセット

製品の詳細

アナログ・デバイセズ ICE-1000 および ICE-2000 エミュレータにより、アナログ・デバイセズ・プロセッサおよび DSP 上で高度なアプリケーションの作成、テスト、デバッグを簡単に実施できます。CrossCore® Embedded Studio 開発環境と連携して動作するこれらのエミュレータは、JTAG 準拠のアナログ・デバイセズのすべてのプロセッサに対して最高水準のサポートを提供します。

ICE-1000/ICE-2000 で追加された新しいデバッグ機能:


  • Coresight シリアル・ワイヤ・デバッグ(SWD)
reference details image

ADZS-SC589-EZLITE

ADSP-SC589 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (529-ball CSPBGA)

zoom

ADZS-SC589-EZLITE

ADSP-SC589 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (529-ball CSPBGA)

ADSP-SC589 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (529-ball CSPBGA)

機能と利点

  • ADSP-SC589 529-pin 19x19mm BGA
  • 4Gb DDR3 Memory
  • 128 Mb SPI Flash
  • 2 x Ethernet (1x 10/100, 1x GigE)
  • ADAU1979 quad ADC
  • ADAU1962A 12 channel 24-bit DAC
  • SPDIF in/out, optical & coax
  • UART
  • 2 CAN transceivers + RJ11 connectors
  • USB OTG
  • USB HS
  • PCIe
  • SD/MMC memory connector
  • HADC
  • EI3 Expansion Interface
  • EZLITE includes ICE-1000 JTAG emulator and a permanent CrossCore® Embedded Studio license for use with the EZLITE via ICE-1000

製品の詳細

The ADSP-SC589 EZ-KIT Lite and EZ-Board® are evaluation systems for the ADSP-SC58x family of SHARC® processors. The ADSP-SC589 processor is based on the SHARC+ core dual processor with the arm® Cortex-A5 processor core and is designed for a wide array of markets, from automotive and pro-audio to industrial-based applications that require high floating-point performance. The EZ-Board is shipped with all of the necessary hardware—you can start the evaluation immediately. The package contains the standalone evaluation board, CE-approved power supply, and USB cable. The EZ-KIT Lite® version ships with an EZ-Kit license for CrossCore® Embedded Studio (CCES) and the ICE-1000 emulator, while the EZ-Board version requires the customer to provide an ICE-1000 or ICE-2000 emulator. The EZ-Kit license gives the user a full, subscription based license to use CCES with only the ADSP-SC589 EZ-KIT Lite evaluation board.


Expansion Interface III connectors are provided for interfacing with additional extender boards to provide LCD, camera, video, and audio. Traditional mechanical switches for changing the board's factory setup have been removed in favor of I2C controlled software switches. The only remaining mechanical switches are the boot mode switch, JTAG configuration switches, and push buttons.


The evaluation board is designed to be used in conjunction with the CrossCore® Embedded Studio (CCES) development tools to test capabilities of the ADSP-SC58x processors. The development environment aids advanced application code development and debug, such as:

  • Create, compile, assemble, and link application programs written in C++, C, and assembly
  • Load, run, step, halt, and set breakpoints in application programs
  • Read and write data and program memory
  • Read and write core and peripheral registers
