製品概要
機能と利点
- 266MHzのコア・クロック速度
- 3メガビットのオンチップRAM
- FIR、IIR、FFTのアクセラレータ
- 16ビット幅のSDR SDRAM外部メモリ・インターフェース
- S／P DIFトランスミッタ／レシーバ、8チャンネルの非同期サンプル・レート・コンバータなどのペリフェラルへのユーザ定義のアクセスができるデジタル・アプリケーション・インターフェース（DAI）
- スキャッタ／ギャザーDMA、遅延ラインDMAなどを含む全面的に強化したDMAエンジン
- リアルタイム・クロック（RTC）
- I2S、左詰めサンプル・ペア、TDMモードに対応する8つのシリアル・ポート（SPORT）
- ウォッチドッグ・タイマ
- シフト・レジスタ
- マスター／スレーブ・モードに対応する2つのSPI互換ポート
- UARTおよび2線式インターフェース
- 16チャンネルのパルス幅変調（PWM）
- フル機能を備えた3個のタイマ
- 196ピンCSP_BGAおよび100ピンLQFP EPADパッケージ
- 商用、工業用、自動車用温度範囲
製品概要
第4世代のSHARC®プロセッサに、低消費電力の浮動小数点DSPであるADSP-21478と ADSP-21479が新たに加わりました。いずれも性能を向上し、ハードウェア・ベースのフィルタ・アクセラレータ、オーディオ用と特定用途向けのペリフェラルを搭載し、シングル・チップのソリューションに対応できる新しいメモリ構成を提供します。これらのデバイスはすべてピン互換で、SHARCプロセッサのすべての先行デバイスとの完全なコード互換性もあります。これらの最新の第4世代SHARCプロセッサ・ファミリー製品は、32ビットの固定小数点と32／40ビットの浮動小数点のどちらの演算フォーマットにも対応する単一命令、複数データ（SIMD）コアをベースとしており、消費電力が低いため、バッテリ駆動のアプリケーションや比較的高い周囲動作温度が要求されるアプリケーションに最適です。
ADSP-21478は、BGAおよびLQFPパッケージで、第4世代SHARCプロセッサ・ファミリーの中でも特に低消費電力で266MHz／1596MFLOPの高性能を発揮します。このような低消費電力特性により、低い消費電力が求められる車載用オーディオや数多くの産業用制御製品に最適です。コア性能が高いだけでなく、FIR、IIR、FFTのアクセラレータなどの処理ブロックも内蔵しているため、システム全体の性能が向上します。新しい可変命令セット・アーキテクチャ（VISA）を採用しており、コード・サイズを20～30％低減し、メモリの使用可能なサイズが増大します。この第4世代DSPは、16ビット幅のSDR SDRAMとのグルーレスなインターフェースにより外部メモリとの接続が可能です。
第4世代SHARCプロセッサは、ハードウェアの設計を簡略化し、設計上のリスクを最小限に抑えるとともに、最終的には製品化にかかる時間の短縮につながる特定用途向けペリフェラルも集積しています。デジタル・アプリケーション・インターフェース（DAI）と呼ばれるこの機能ブロックは、ソフトウェア・プログラマブルな信号ルーティング・ユニット（SRU）によって相互に接続し、外部ピンに接続することができます。SRUは、DAIブロック間の完全かつ、フレキシブルなルーティングを可能にする革新的なアーキテクチャを備えています。SRUを介して接続するペリフェラルには、シリアル・ポート、SPIポート、S／P DIFトランスミッタ／レシーバ、8チャンネルの非同期サンプル・レート・コンバータなどのブロックがありますが、これらに制限はされていません。第4世代SHARCプロセッサは、DMAコントローラによってシリアル・ポートからのデータを外部メモリに直接転送することができます。UART、2線式インターフェースなどのその他のペリフェラルは、デジタル・ペリフェラル・インターフェース（DPI）経由でルーティングが行われます。
NOT FOR USE IN IN-VIVO APPLICATIONS FOR BODY FLUID CONSTITUENT MONITORING, INCLUDING MONITORING ONE OR MORE OF THE COMPONENTS THAT FORM OR MAY BE A PART OF, OR CONTAMINATE HUMAN BLOOD OR OTHER BODY FLUIDS, SUCH AS, BUT NOT LIMITED TO CARBOXYHEMOGLOBIN, METHEMOGLOBIN TOTAL HEMOGLOBIN, OXYGEN SATURATION, OXYGEN CONTENT, FRACTIONAL ARTERIAL OXYGEN SATURATION, BILIRUBIN, GLUCOSE, DRUGS, LIPIDS, WATER, PROTEIN, AND PH.
Contact your ADI sales representative for more information. If you need to find a Sales Rep in your area, please visit the Sales & Distributor Map/Listing.
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

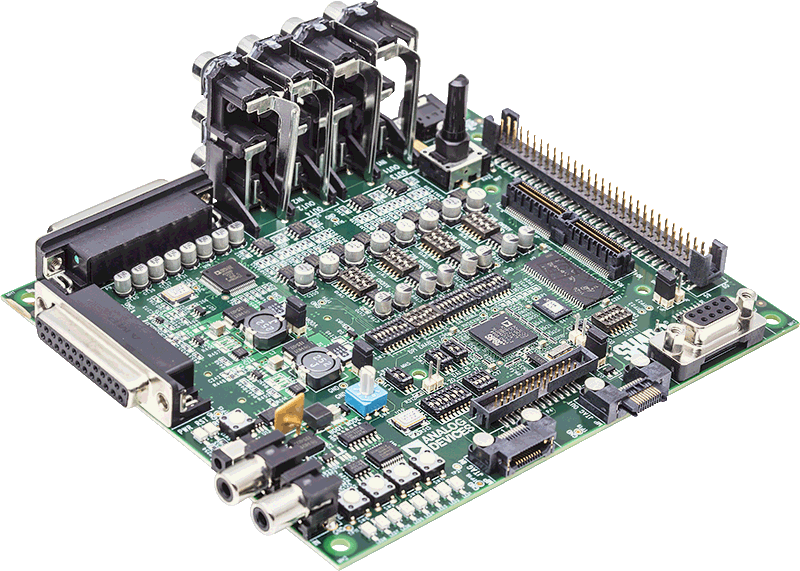

評価キット (3)
参考資料
-
EE-379: ADSP-214xx vs ADSP-SC58x/ADSP-2158x - Peripheral Considerations (Rev. 1)11/27/2017PDF387 K
-
EE-356: エミュレータ／評価ハードウェアのトラブルシューティング・ガイド CCES 対応版 (Rev. 1)10/4/2012PDF0
-
• EE-356: Associated Files (Rev 1, 09/2012)
ZIP -
EE-355: Expert In-Circuit FLASH Programmer for SHARC® Processors (Rev. 1)8/20/2012PDF1045 kB
-
• EE-355: Code Example (Rev 1, 08/2012)
ZIP -
EE-243: Using the Expert DAI for SHARC® Processors (Rev. 7)7/6/2010PDF337 kB
-
• EE-243: Code example (Rev 7, 06/2010)
ZIP -
EE-348: Estimating Power for ADSP-214xx SHARC®Processors (Rev. 4)4/6/2010PDF135 kB
-
• EE-348: Power Calculator (Rev 4, 02/2011)
ZIP -
EE-286: SDRAMメモリとADSP-21368/ADSP-2137x SHARC®プロセッサとのインターフェース (Rev. 4)2/24/2010PDF1604 kB
-
• EE-286: Code example (Rev 4, 01/2008)
ZIP -
EE-332: Cycle Counting and Profiling (Rev. 2)8/18/2009PDF142 kB
-
• EE-332: Code example
ZIP -
EE-322: Expert Code Generator for SHARC® Processors (Rev. 5)6/15/2009PDF742 kB
-
• EE-322: Code Example (Rev 5, 01/2012)
ZIP -
EE-340: SPIによるSHARC®とBlackfin®間接続 (Rev. 1)7/11/2008PDF682 kB
-
• EE-340: Code example (Rev 1, 07/2008)
ZIP -
EE-323: Implementing Dynamically Loaded Software Modules (Rev. 1)3/8/2008PDF0
-
• EE-323: Associated Code
ZIP -
EE-175: Emulator and Evaluation Hardware Troubleshooting Guide for VisualDSP++ Users (Rev. 14)5/21/2007PDF183 kB
-
• EE-175: Associated Files
ZIP -
EE-253: Power Bypass Decoupling of SHARC® Processors (Rev. 1)12/5/2006PDF354 kB
-
EE-290: Managing the Core PLL on SHARC® Processors (Rev. 5)7/12/2006PDF409 kB
-
• EE-290: Code Example (Rev 5, 03/2012)
ZIP -
EE-270: Extended-Precision Fixed-Point Arithmetic on SIMD SHARC® Processors (Rev. 1)7/8/2005PDF86 kB
-
• EE-270 Software Code
ZIP -
EE-264: Interfacing MultiMediaCard™ with ADSP-2126x SHARC® Processors (Rev. 1)5/6/2005PDF975 kB
-
• EE-264 Software Code
ZIP -
EE-267: Implementing In-Place FFTs on SISD and SIMD SHARC® Processors (Rev. 1)4/4/2005PDF32 kB
-
• EE-267 Software Code
ZIP -
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev. 1)2/15/2005PDF90 kB
-
EE-260: Interfacing AD7865 Parallel ADCs to ADSP-2136x SHARC® Processors (Rev. 1)12/17/2004PDF500 kB
-
• EE-260 Software Code
ZIP -
EE-202: Using the Expert Linker for Multiprocessor LDFs (Rev. 3)9/15/2004PDF1186 kB
-
• EE-202 Software Code
ZIP -
EE-232: Configuring the Signal Routing Unit of ADSP-2126x SHARC® DSPs (Rev. 1)2/18/2004PDF70 kB
-
EE-210: SDRAM Selection and Configuration Guidelines for ADI Processors (Rev. 2)10/27/2003PDF241 kB
-
EE-189: Link Port Tips & Tricks For ADSP-2106x & ADSP-2116x SHARC® DSPs10/27/2003PDF105 kB
-
EE-177: SHARC® SPI Slave Booting (Rev. 3)5/2/2003PDF43 kB
-
• EE-177: Code Example (Rev 3, 01/2007)
ZIP -
EE-68: Analog Devices JTAG Emulation Technical Reference (Rev. 10)12/20/2002PDF293 kB
-
EE-69: Understanding and Using Linker Description Files on SHARC Processors (Rev. 2)9/17/2002PDF88 kB
-
• EE-69: Code Example (Rev 2, 01/2007)
ZIP -
EE-104: Setting Up Streams with the VisualDSP Debugger11/5/1999PDF120 kB
-
• EE-104 Software Code
ZIP
-
ADSP-21479 EZ-KIT Lite® Evaluation System Manual (Rev. 1.1)4/4/2010PDF678 kB
-
SHARC® Audio EZ-Extender® Manual (Rev. 1.1)11/11/2009PDF617 kB
-
Blackfin®/SHARC® USB EZ-Extender® Manual (Rev. 1.1)5/7/2009PDF359 kB
-
SHARC® USB EZ-Extender® Manual (Rev. 2.1)7/26/2006PDF222 kB
-
SHARC® EZ-Extender® Manual (Rev. 3.1)7/26/2006PDF235 kB
-
SHARCプロセッサ：マニュアル5/17/2023
-
Getting Started with SHARC2/14/2015
-
ADSP-214xx SHARC® Processor Hardware Reference (Rev. 1.1)8/17/2009PDF17731 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Assembler and Preprocessor Manual (Rev. 3.4)11/15/2009PDF3197 kB
-
VisualDSP++® 5.0 C/C++ Compiler Manual for SHARC® Processors (Rev. 1.5)11/13/2009PDF2277 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Loader and Utilities Manual (Rev. 2.5)11/13/2009PDF2246 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Licensing Guide (Rev. 1.4)11/13/2009PDF392 kB
-
VisualDSP++® 5.0 Kernel (VDK) Users Guide (Rev. 3.5)11/13/2009PDF2401 kB
-
VisualDSP++® 5.0 Linker and Utilities Manual (Rev. 3.5)11/13/2009PDF2290 kB
-
VisualDSP++® 5.0 Run-Time Library Manual for SHARC® Processors (Rev. 1.5)11/12/2009PDF2298 kB
-
VisualDSP++® 5.0 Users Guide (Rev. 3.0)12/9/2007PDF2738 kB
-
VisualDSP++® 5.0 Quick Installation Reference Card (Rev. 3.1)8/30/2007PDF91 kB
-
VisualDSP++® 5.0 Getting Started Guide (Rev. 3.0)8/30/2007PDF2035 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Product Release Bulletin (Rev. 3.0)8/30/2007PDF774 kB
-
ICE-1000/ICE-2000 Emulator User’s Guide (Rev. 1.2)6/3/2014PDF321 kB
-
HPUSB, USB, and HPPCI Emulator User’s Guide (Rev. 3.2)11/11/2009PDF746 kB
-
ICE-100B Emulator User’s Guide (Rev. 1.1)11/11/2009PDF348 kB
ソフトウェア & システム
Software & Tools Anomalies
Software Development Tools
CrossCore® Embedded Studio
CrossCore Embedded Studioは、アナログ・デバイセズのBlackfin®、SHARC®、Arm®の各プロセッサ・ファミリ向けに用意された、世界トップクラスの統合開発環境（IDE）です。
SigmaStudio®
アナログ・デバイセズのDSPオーディオ・プロセッサおよびA2B®（オートモーティブ・オーディオ・バス）トランシーバー向けにプログラミング、開発、チューニングを行うソフトウェアのグラフィック開発ツール
ツールおよびシミュレーション
設計ツール
SHARC プロセッサ ソフトウェア＆ツール
SHARC プロセッサ ソフトウェア＆ツールの一覧を掲載しております。
BSDL Model Files
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADSP-21478BBCZ-2A | 材料宣誓書（MD） | 信頼性データ | 196-Ball CSPBGA (12mm x 12mm x 1.41mm) | |
| ADSP-21478BCPZ-1A | 材料宣誓書（MD） | 信頼性データ | 88-Lead LFCSP (12mm x 12mm w/ EP) | |
| ADSP-21478BSWZ-2A | 材料宣誓書（MD） | 信頼性データ | 100-Lead LQFP (14mm x 14mm w/ heatsink) | |
| ADSP-21478KBCZ-1A | 材料宣誓書（MD） | 信頼性データ | 196-Ball CSPBGA (12mm x 12mm x 1.41mm) | |
| ADSP-21478KBCZ-2A | 材料宣誓書（MD） | 信頼性データ | 196-Ball CSPBGA (12mm x 12mm x 1.41mm) | |
| ADSP-21478KBCZ-3A | 材料宣誓書（MD） | 信頼性データ | 196-Ball CSPBGA (12mm x 12mm x 1.41mm) | |
| ADSP-21478KCPZ-1A | 材料宣誓書（MD） | 信頼性データ | 88-Lead LFCSP (12mm x 12mm w/ EP) | |
| ADSP-21478KSWZ-1A | 材料宣誓書（MD） | 信頼性データ | 100-Lead LQFP (14mm x 14mm w/ heatsink) | |
| ADSP-21478KSWZ-2A | 材料宣誓書（MD） | 信頼性データ | 100-Lead LQFP (14mm x 14mm w/ heatsink) | |
