ADRF5703

新規設計に推奨

0.25dB LSB、7ビット、9kHz~20GHzのシリコン・デジタル・アッテネータ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 周波数範囲:9kHz~20GHz
  • 減衰範囲:0.25dBステップ・サイズで31.75dB
  • 低挿入損失
    • 1dB(代表値、6GHzまで)
    • 1.3dB(代表値、12GHzまで)
    • 1.7dB(代表値、20GHzまで)
  • 減衰精度:-(減衰状態の4%)または+0.1(代表値、20GHzまで)
  • ステップ誤差:0.20dB(代表値、20GHzまで)
  • 高直線性
    • 入力P0.1dB
      • 減衰状態(16dB未満):ATTINで33dBm(代表値)
      • 減衰状態(16dB以上):ATTINで31dBm(代表値)
    • 入力IP3:ATTINで55dBm(代表値)
  • 大RF電力処理
    • ATTINで平均27dBm
    • ATTINでピーク30dBm
    • ATTINで27dBmのホット・スイッチング
  • RF振幅のセトリング・タイム(50%でのトリガ制御から最終RF出力の0.05dBまで):1μs(代表値)
  • 全減衰状態での一貫したリターン・ロス
  • 定格電力処理による単電源動作
  • 低周波スプリアスなし、内部電圧生成なし
  • シリアルおよびパラレル・モード制御、CMOS/LVTTL互換
  • 24端子、4.0mm × 4.0mm、ランド・グリッド・アレイ(LGA)パッケージ

ADRF5703は、シリコン・オン・インシュレータ(SOI)プロセスで製造された、31.75dBの減衰範囲と0.25dBのステップ・サイズを備えた7ビット・デジタル・アッテネータです。

このデバイスは9kHz~20GHzで動作し、1.7dB未満の挿入損失と優れた減衰精度を実現します。ADRF5703は、ATTINピンのすべての状態に対し、平均27dBm、ピーク30dBmのRF入力電力処理能力を備えています。

ADRF5703は、+3.3Vおよび-3.3Vの両電源電圧で動作します。また、負電源電圧(VSS)をグラウンドに接続し、単電源電圧(VDD)を印加する場合も動作します。この動作状態では、スイッチング特性、直線性、および電力処理性能はディレーティングされますが、小信号性能は維持されます。データシートの表2を参照してください。

このデバイスは、シリアルまたはパラレル・モード制御と、CMOS(相補型金属酸化膜半導体)/LVTTL(低電圧トランジスタ-トランジスタ・ロジック)互換制御が可能です。

ADRF5703は、24端子、4.0mm × 4.0mmのランド・グリッド・アレイ(LGA)パッケージで提供され、-40°C~+105°Cで動作可能です。

アプリケーション

  • 工業用スキャナ
  • 試験および計測器
  • セルラ・インフラストラクチャ:5G用ミリ波
  • 防衛無線、レーダー、電波妨害装置(ECM)
  • マイクロ波無線機、超小型地球局(VSAT)
ADRF5703
0.25dB LSB、7ビット、9kHz~20GHzのシリコン・デジタル・アッテネータ

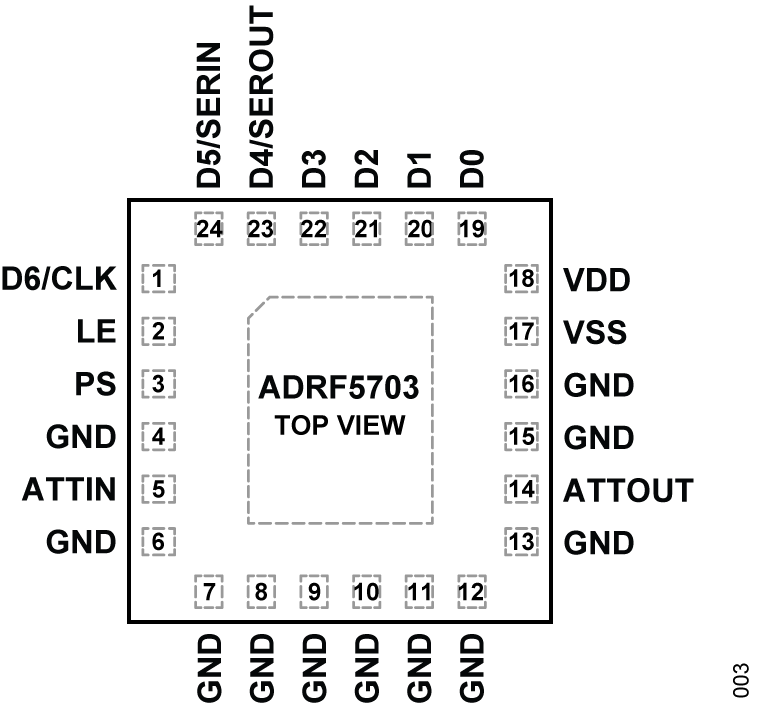

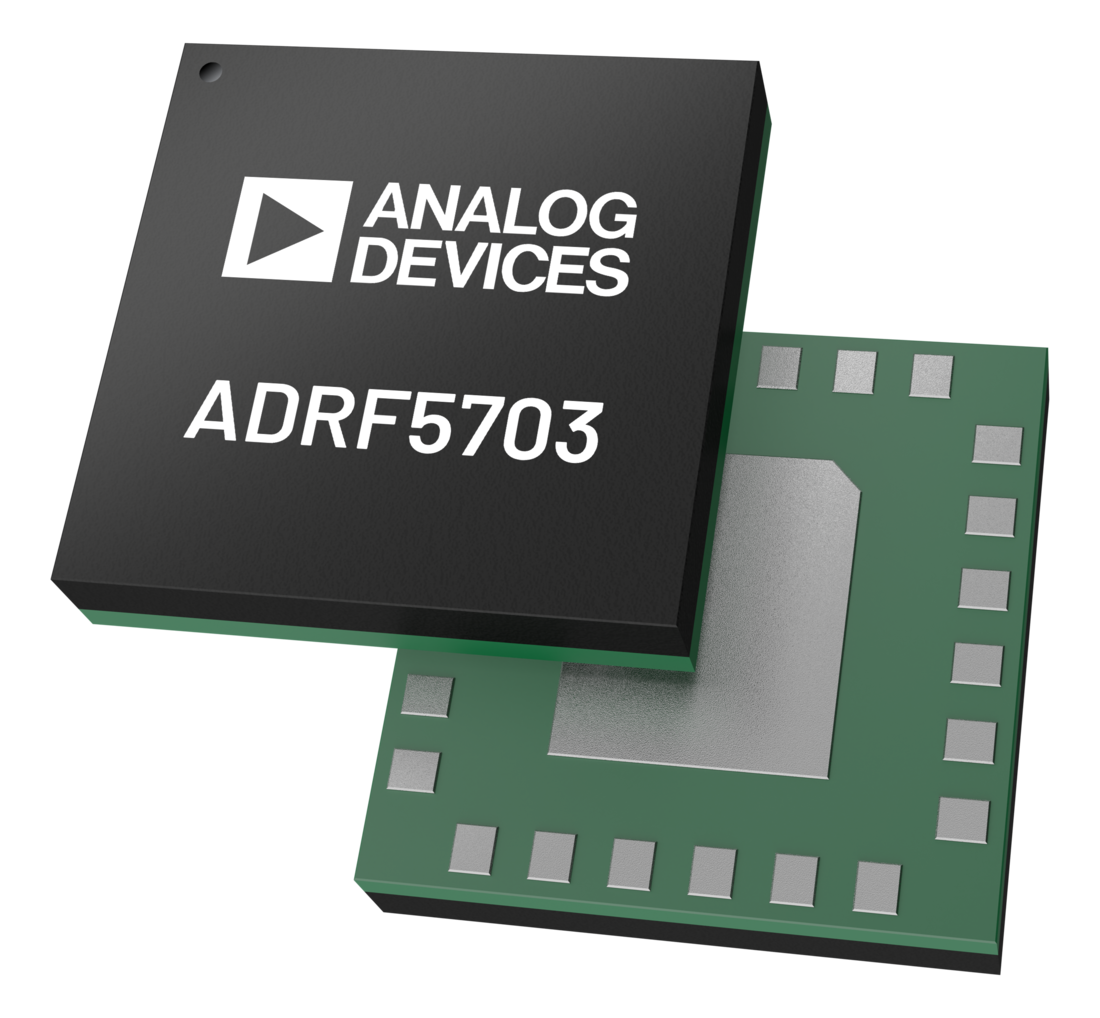

ADRF5703 Functional Block Diagram ADRF5703 Pin Configuration ADRF5703 Chip Illustration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ツールおよびシミュレーション

Sパラメータ 1


評価用キット

eval board
EVAL-ADRF5703

ADRF5703(0.25 dB LSB、7ビット、9kHz~20GHzのシリコン・デジタル・アッテネータ)の性能評価

機能と利点

  • ADRF5703のフル機能評価用ボード
  • テスト装置への接続が容易
  • キャリブレーション用の追加のスルー・ライン

製品詳細

ADRF5703は、シリコン・オン・インシュレータ(SOI)プロセスで製造された、31.75dBの減衰範囲を備えた7ビット・デジタル・アッテネータです。

このユーザ・ガイドでは、ADRF5703の機能と性能を簡単に評価できるように設計されたADRF5703-EVALZ評価用ボードについて説明します。ADRF5703-EVALZの写真は、ユーザ・ガイドの図1を参照してください。

ADRF5703の詳細な説明と完全な仕様は、データシートに記載されています。ADRF5703-EVALZ評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。

EVAL-ADRF5703
ADRF5703(0.25 dB LSB、7ビット、9kHz~20GHzのシリコン・デジタル・アッテネータ)の性能評価

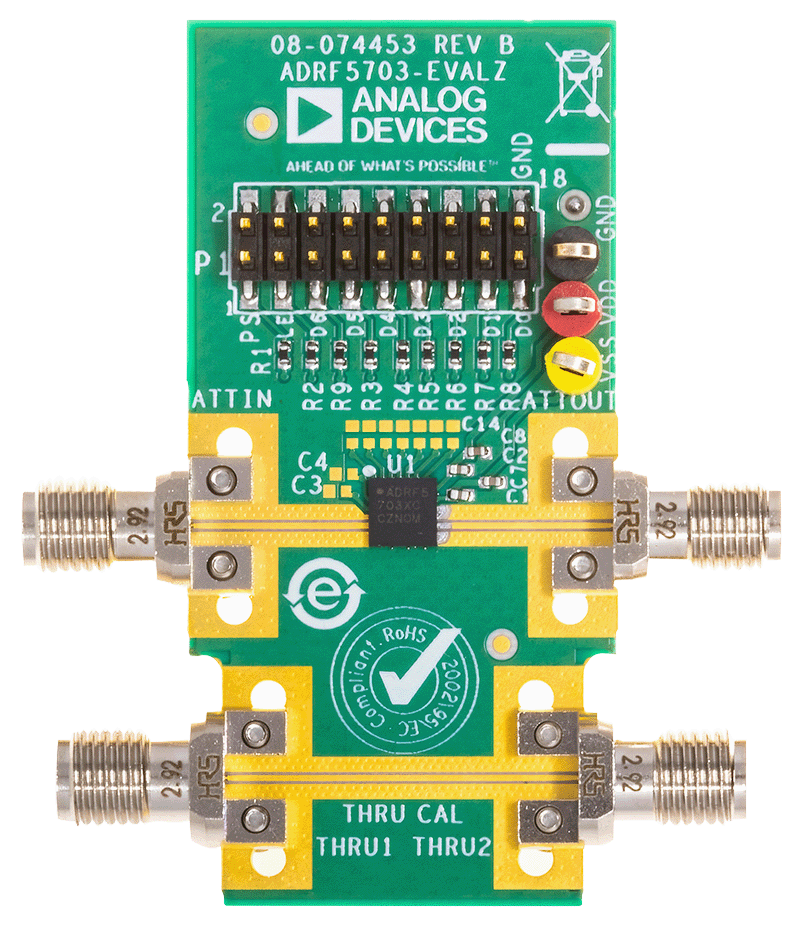

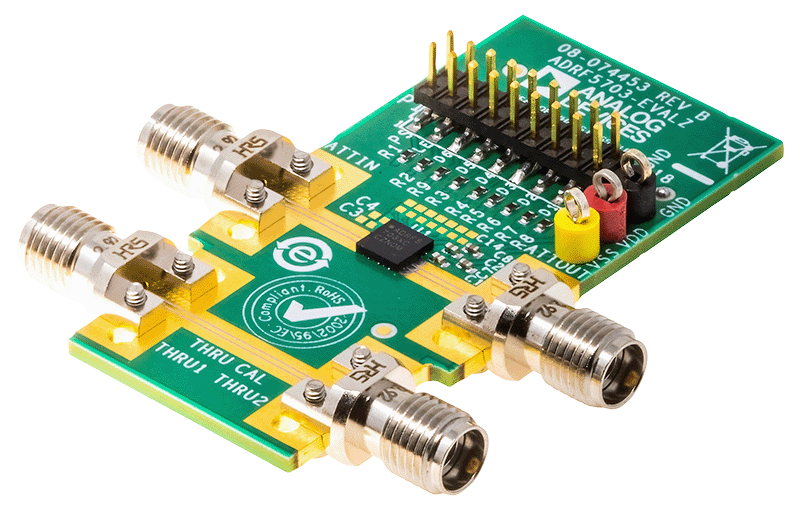

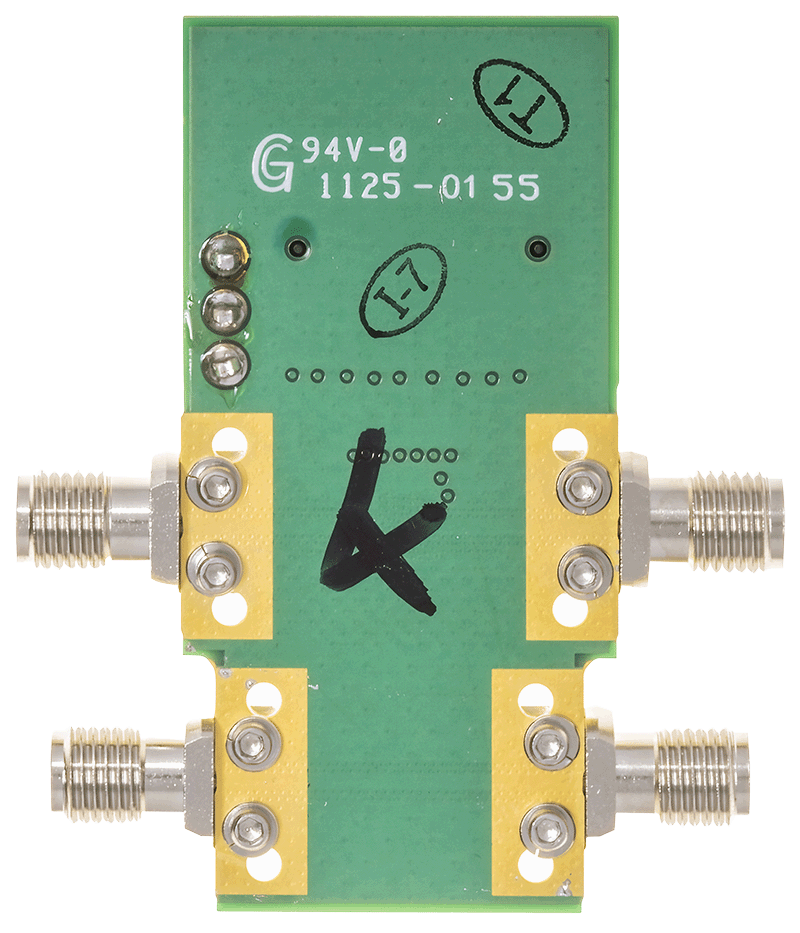

EVAL-ADRF5703 Board Photo Angle View EVAL-ADRF5703 Board Photo Top View EVAL-ADRF5703 Board Photo Bottom View
