ADRF5144

新規設計に推奨

平均10W、シリコンSPDT、反射型スイッチ、1GHz～20GHz

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広帯域周波数範囲：1GHz～20GHz
  • 低挿入損失：20GHzまで0.8dB（代表値）
  • 高アイソレーション：20GHzまで52dB（代表値）
  • 高入力直線性：
    • 0.1dB圧縮ポイント（P0.1dB）：44dBm
    • 3次インターセプト・ポイント（IP3）：>70dBm
    • 2次インターセプト・ポイント（IP2）：120dBm
  • TCASE = 85°Cで高出力に対応
    • 挿入損失パス：
      • 平均：40dBm
      • パルス（100nsを超えるパルス幅、15%のデューティサイクル）：43dBm
    • ピーク（100ns以下のピーク継続時間、5%のデューティサイクル）：44dBm
    • ホット・スイッチング：37dBm
  • PIN <37dBmでの0.1dB RFセトリング・タイム：750ns
  • 低周波数スプリアスなし
  • 正電圧制御インターフェース：CMOS/LVTTLに対応
  • 20ピン、3.0mm × 3.0mm LGAパッケージ
  • ADRF5141とピン互換

ADRF5144は、シリコン・プロセスで製造された反射型単極双投（SPDT）スイッチです。

0.8dBの挿入損失（代表値）および52dBのアイソレーション（代表値）において、1GHz～20GHzで動作します。このデバイスは、挿入損失パスで平均出力40dBmおよびピーク出力44dBmの無線周波数（RF）入力電力処理機能を備えています。

ADRF5144では、+3.3Vの正側（供給）電源で130μA、−3.3Vの負電源で510μAの低電流が流れます。このデバイスでは、相補型金属酸化膜半導体（CMOS）／低電圧トランジスタ-トランジスタ・ロジック（LVTTL）互換の制御が採用されています。ADRF5144は追加のドライバ回路が不要なため、窒化ガリウム（GaN）およびPINダイオードベースのスイッチに代わる最適なソリューションとなります。

ADRF5144は、負電源電圧（VSS）をグラウンドに接続し、正側（供給）単電源電圧（VDD）を印加する場合も動作します。この動作状態では、スイッチング特性、直線性、および電力処理性能はディレーティングされますが、小信号性能は維持されます。データシートの表2を参照してください。

ADRF5144は、20ピン、3.0mm × 3.0mmのRoHS準拠ランド・グリッド・アレイ（LGA）パッケージで提供され、−40°C～+85°Cで動作可能です。

アプリケーション

  • 防衛用無線機、レーダー、電子対抗手段
  • Satcom
  • 試験用計測器
  • GaNダイオードおよびPINダイオードに代わる製品

    •
    ADRF5144
    平均10W、シリコンSPDT、反射型スイッチ、1GHz～20GHz
    ADRF5144 Functional Block Diagram ADRF5144 Pin Configuration ADRF5144-CSL Pin Configuration ADRF5144-CSL Functional Block Diagram ADRF5144 Chip Image
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    アプリケーション・ノート 1

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ツールおよびシミュレーション

    Sパラメータ 1

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-ADRF5144

    ADRF5144（平均10W、シリコンSPDTスイッチ、1GHz～20GHz）の性能評価

    今すぐ購入 詳細を表示

    機能と利点

  • ADRF5144用のフル機能評価用ボード
  • 試験装置への容易な接続
  • キャリブレーション用のスルー・ライン

    • 製品詳細

    ADRF5144は、シリコン・プロセスで製造された単極双投（SPDT）スイッチです。

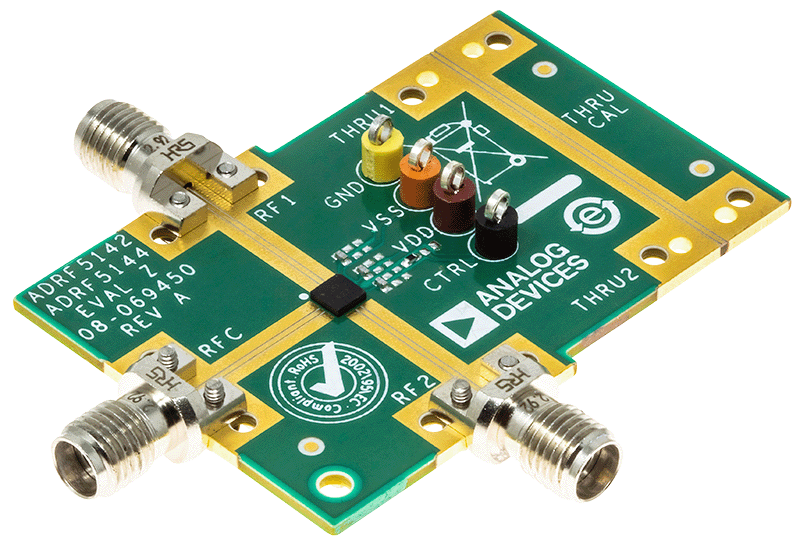

    ユーザ・ガイドでは、ADRF5144の機能と性能を簡単に評価できるように設計されたADRF5144-EVALZ評価用ボードについて説明します。この評価用ボードの写真については、ユーザ・ガイドの図1を参照してください。
