製品概要

機能と利点

  • High-power transmit and receive switch with an integrated power limiter on receive path
  • Frequency range: 6 GHz to 12 GHz
  • Reflective 50 Ω design
  • Low insertion loss
    • TX to ANT: 0.9 dB at 8 GHz to 11 GHz
    • ANT to RX: 1.4 dB at 8 GHz to 11 GHz
  • High isolation: 55 dB typical for TX to RX when TX selected
  • High-power handling (TCASE = 50°C)
  • Input at TX: pulsed 40 dBm, >100 ns pulse width at 15% duty cycle
    • Input at ANT: pulsed 40 dBm, >100 ns pulse width at 15% duty cycle
  • RX flat leakage: 17 dBm
  • High linearity
    • Input P0.1dB at TX arm: 41 dBm
  • Fast switching time: 50 ns
  • Fast response and recovery time: <10 ns
  • Dual-supply, with no low-frequency spurious
  • Positive control interface: CMOS-/LVTTL-compatible
  • 20-lead, 3 mm × 3 mm LGA package
  • Pin compatible with the ADRF5144

製品概要

The ADRF5141 is a reflective, SPDT switch manufactured in the silicon process. The ADRF5141 is used in transmit and receive applications with an integrated power limiter on the receive path.

The ADRF5141 operates from 6 GHz to 12 GHz. The RX arm with the integrated power limiter has a flat leakage of 17 dBm with a low insertion loss of 1.4 dB at 8 GHz to 11 GHz. The TX arm has an insertion loss of 0.9 dB at 8 GHz to 11 GHz.

The ADRF5141 draws a low current of 13 μA on the positive supply of +3.3 V and 360 μA on the negative supply of −3.3 V. The device employs complementary metal-oxide semiconductor (CMOS)-/low voltage transistor to transistor logic (LVTTL)-compatible controls. The ADRF5141 requires no additional driver circuitry, making it an ideal alternative to gallium nitride (GaN) and PIN diode-based switches.

The ADRF5141 comes in a 20-lead, 3.0 mm × 3.0 mm, RoHS-compliant, land grid array (LGA) package and can operate from −40°C to +105°C.

APPLICATIONS

  • X-band communications and radars
  • Electronic warfare
  • Satellite communications
  • GaN and PIN diode replacement
  • 製品ライフサイクル icon-recommended 新規設計にお薦めします

    発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

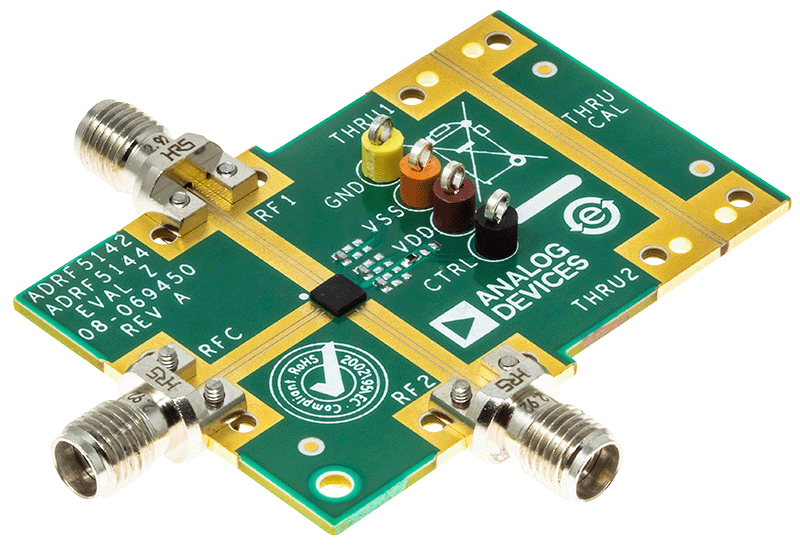

    評価キット (1)
