ADPL12003

新規設計に推奨

20V、2.5A/3.5Aの完全統合型同期整流式降圧コンバータ

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 小型サイズでありながら多機能
    • 動作入力電圧範囲：3V～20V
    • 最大2.5A/3.5Aの電界効果トランジスタ（FET）を内蔵した同期整流式DC/DCコンバータ
    • スキップ・モードでの自己消費電流：27μA
    • スイッチング周波数：400kHz/1.5MHz
    • スペクトラム拡散オプション
    • 内部ソフトスタート
      • 2.5ms（400kHzの場合）
      • 3.5ms（1.5MHzの場合）
    • 0.8V～12Vで設定可能な出力電圧範囲
    • 99%のデューティサイクル動作により低ドロップアウト電圧を実現
  • 安全性が不可欠なアプリケーションに対応する高精度
    • 完全にプログラマブルなUVLOスレッショルドを実現する高精度イネーブル・スレッショルド
    • ウィンドウ化された正確なPGOOD
  • 強制PWM動作とスキップ・モード動作
  • 過熱、過電圧、短絡に対する保護機能
  • 3mm × 3mm、15ピンFC2QFN
  • 動作ジャンクション温度範囲：-40°C～+150°C
ADPL12003
20V、2.5A/3.5Aの完全統合型同期整流式降圧コンバータ

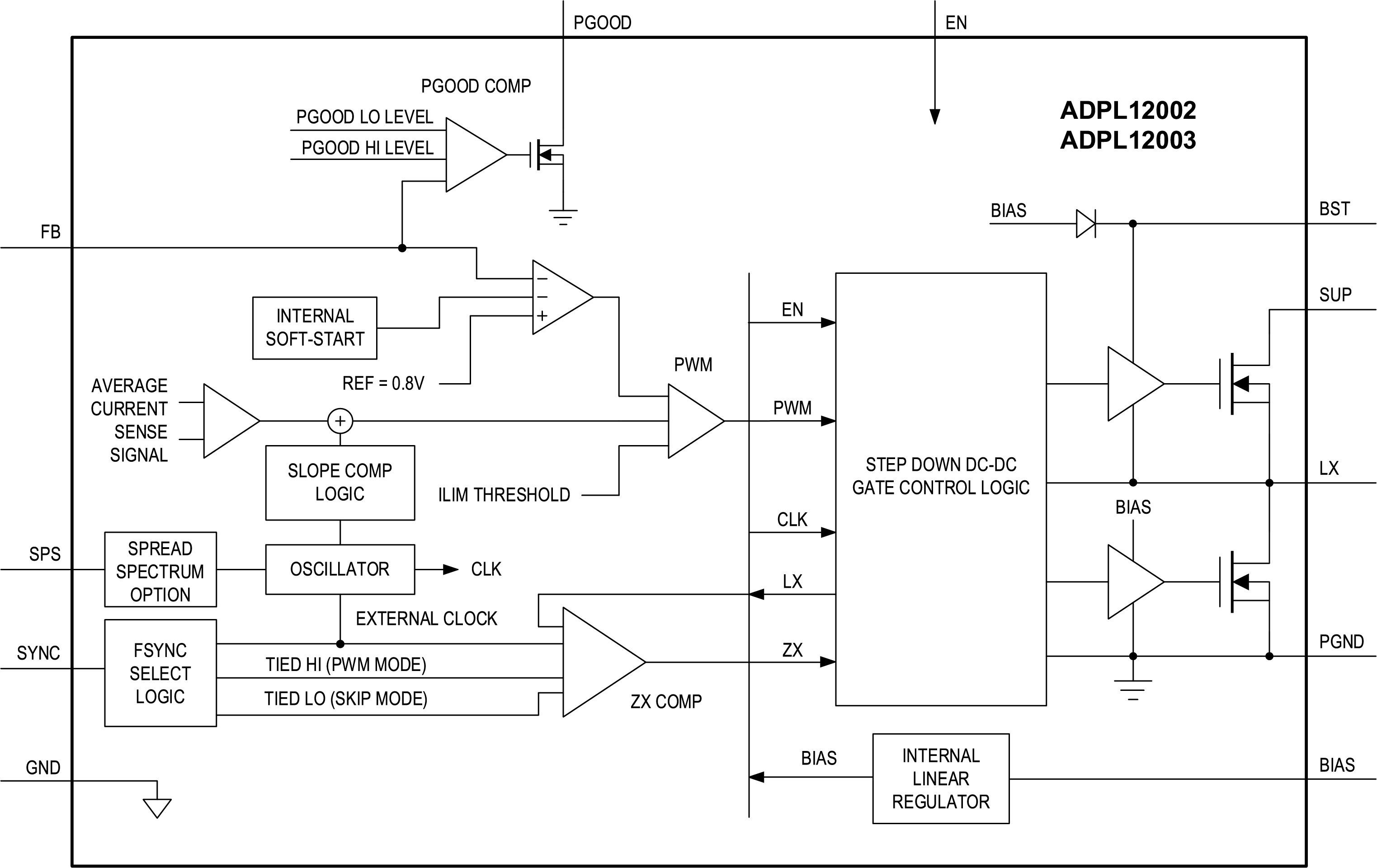

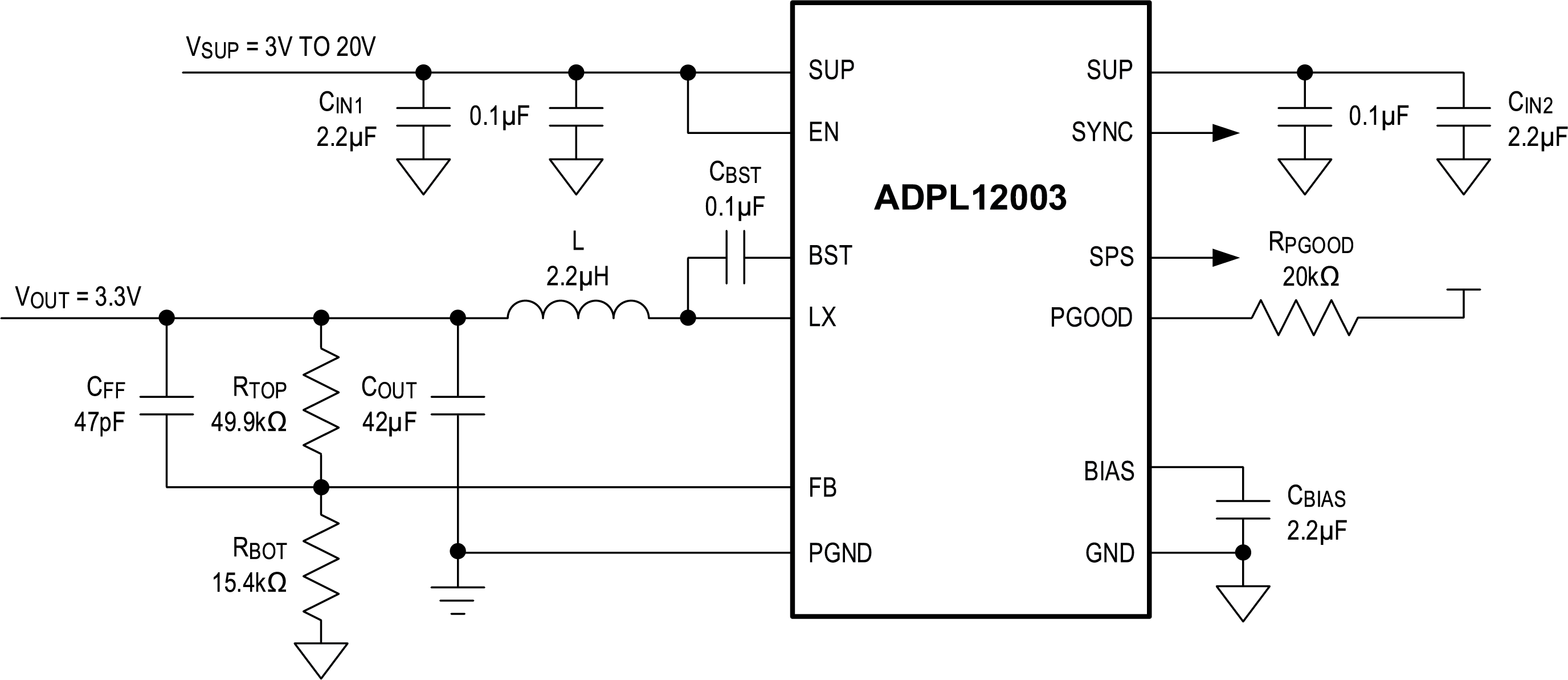

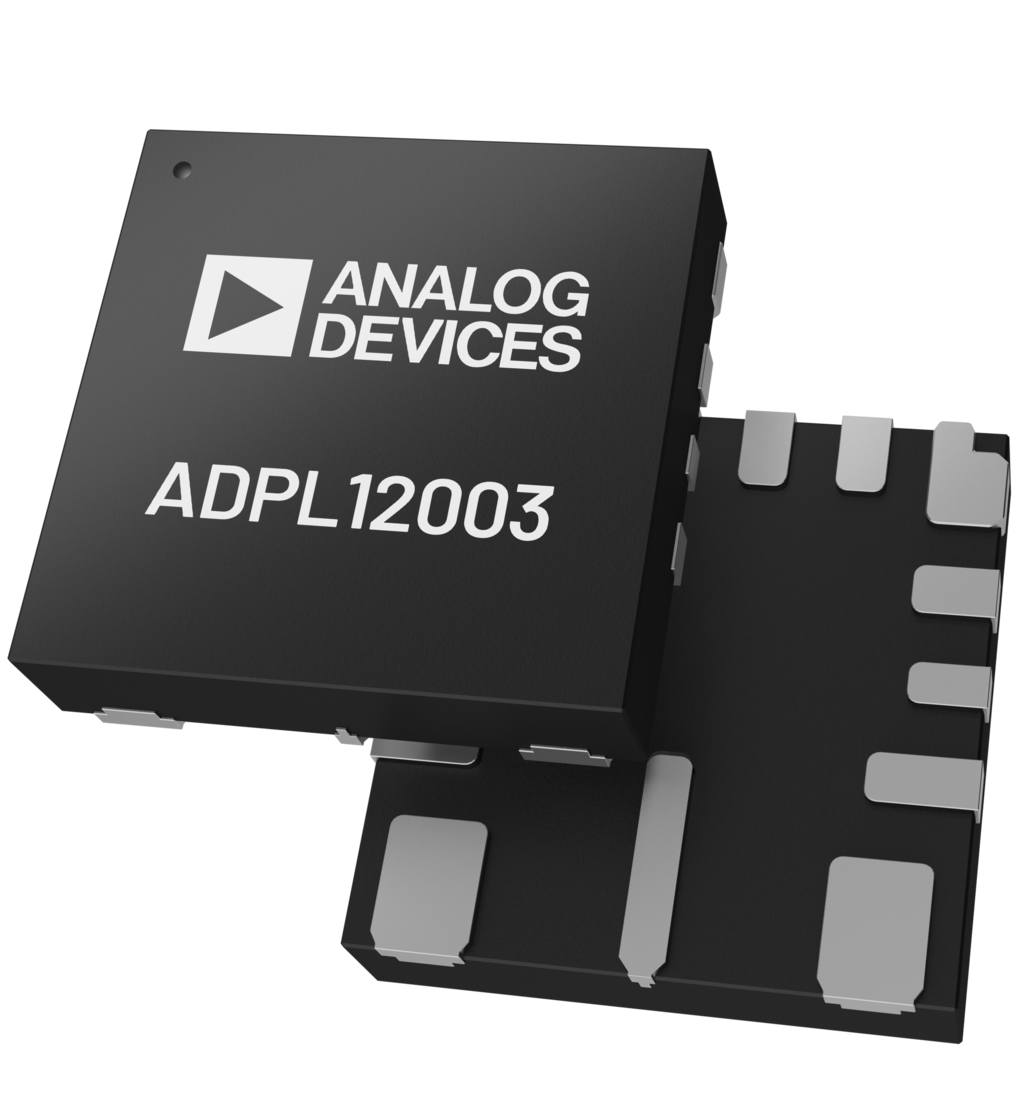

ADPl12002-ADPL12003 Simplified Block Diagram ADPl12002-ADPL12003 Typical Application Circuit 5MHz ADPl12002-ADPL12003 Pin Configuration ADPL12003 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
schematic 2
schematic 3
ADPL12003EVKIT

評価：ADPL12002およびADPL12003

今すぐ購入 詳細を表示

機能と利点

  • 入力電源範囲：3V～20V
  • 0.8V～12Vの範囲で出力電圧を調整可能
  • 最大3.5Aの出力電流を供給（ADPL12002の場合は最大2.5A）
  • 周波数同期入力
  • 99%のデューティサイクル動作により低ドロップアウト電圧を実現
  • 電圧モニタリングPGOOD出力（UV/OV機能搭載）
  • 実証済みプリント回路基板（PCB）レイアウト
  • 完全実装済みおよび試験済み

製品詳細

ADPL12003評価用キット（EVキット）は、ADPL12002/ADPL12003（15ピン／17ピン・フリップチップ・クワッド・フラット・ノーリード（FC2QFN）パッケージの高入力電圧ミニ降圧コンバータ）を評価するための実証済みの設計を提供します。評価用に様々なテスト・ポイントとジャンパが用意されています。ADPL12003 EVキットには、ADPL12003AFLB+（3.3V、1.5MHz）が搭載されています。このEVキットを使用すると、最小限のコンポーネント変更でADPL12002/ADPL12003の全バリエーションを評価できます。
ADPL12003EVKIT
評価：ADPL12002およびADPL12003

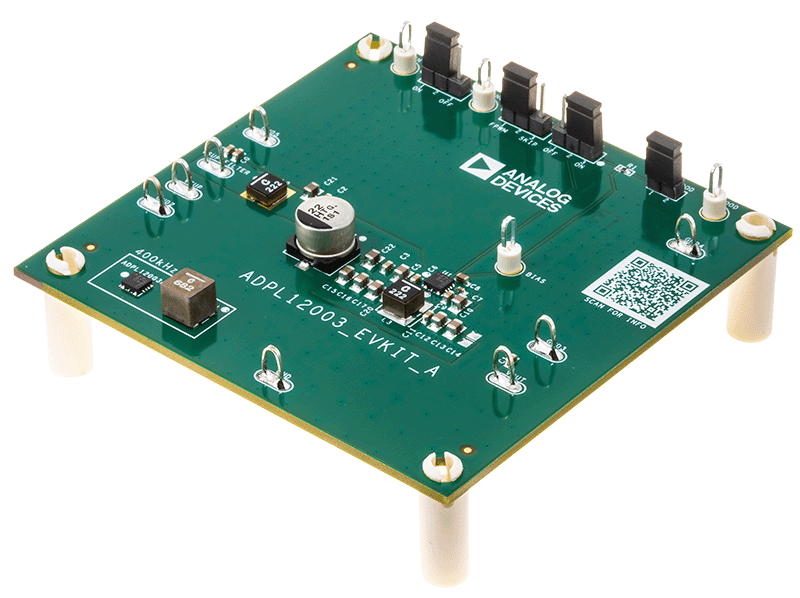

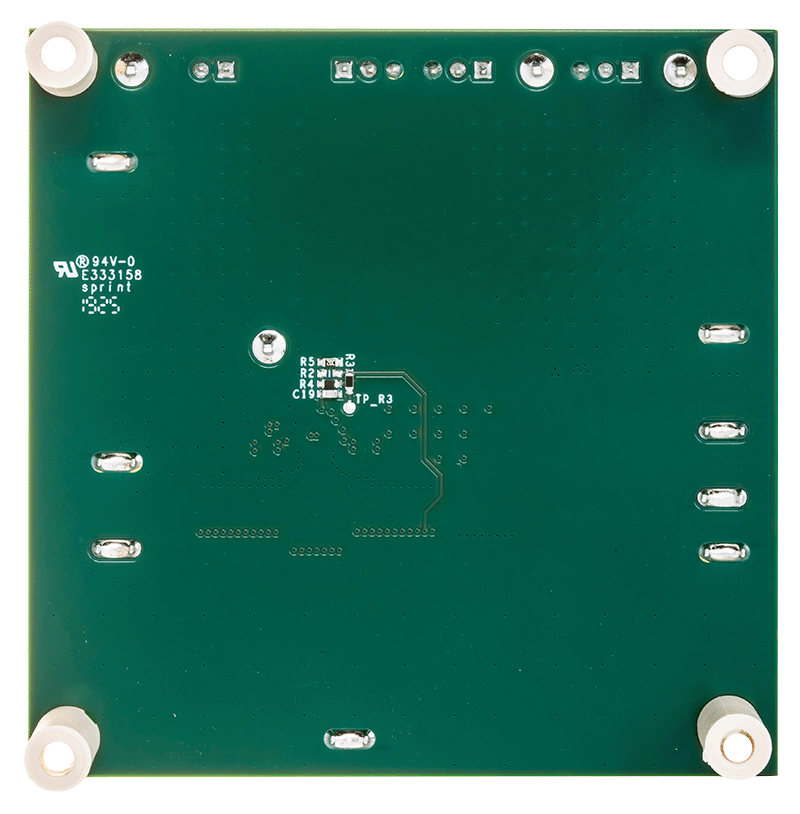

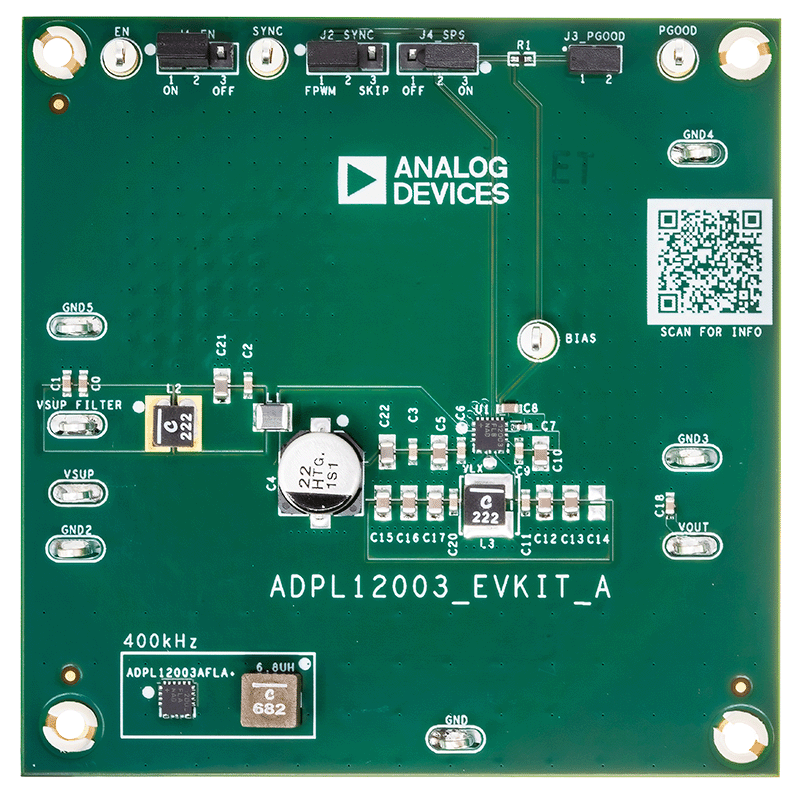

ADPL12003EVKIT Board Photo Angle View ADPL12003EVKIT Board Photo Top View ADPL12003EVKIT Board Photo Bottom View
