ADP1055

電源アプリケーション向け、デジタル・コントローラ、PMBusインターフェース付

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.41
機能
  • -40℃~+125℃動作のEEPROM内のデータは125℃で15年間保持します
  • PMBus Rev1.2準拠
  • コマンド・マスキングを持った32ビットのパスワード保護
  • 64ビットのアドレス・セレクション(16ビット・ベースのアドレス、64ビットまで拡張可能)
  • 625ps分解能の6PWM制御信号
  • デューティ・サイクルのダブル・アップデート・レート
  • デジタル制御ループ(PID+追加ポールまたはゼロ構成可能)
  • プログラマブル・ループ・フィルタ(CCM、DCM、ロー / ノーマル温度)
  • 周波数の同期化機能
  • ソフト・スタートとソフト停止機能
  • 平均とピーク固定電流モード
  • 外付けPINジャンクション温度センシング機能
  • 4つのGPIO(2つのGPIOは、アクティブ・クランプ・スナバPWMとして構成可能)
  • 高速ライン電圧のフィード・フォワード
  • 効率改善のための適応型デッド・タイム補正
  • 障害記録用の拡張されたブラック・ボックス・レコーダ

    詳細はデータシートをご参照ください。

製品概要
show more Icon
ADP1055は、柔軟性の富んだ、デジタル2次側サイドのコントローラで、AC-DCと絶縁型DC-DCの2次側アプリケーション向けに設計されています。ADP1055は、最小限の部品数、最大限の柔軟性と最小の設計時間のために最適化されています。特長には、差動のリモート電圧センシング、プライマリーとセカンダリー・サイドの電流センシング、パルス幅変調(PWM)の生成、周波数同期機能、冗長用OVP制御および電流シャリング機能があります。制御ループのデジタル・フィルタと補正タームが内蔵されており、PMBus™インターフェースを通してプログラムすることができます。プログラマブルな保護機能としては、過電流保護(OCP)、過電圧保護(OVP)、低電圧ロックアウト(UVLO)、および外部の過温度保護(OTP)があります。

内蔵のEEPROMは、集積されたループ・フィルタ、PWM信号のタイミング、突入電流やソフト・スタートのタイミング、シーケンシングなど多数のプログタミングを提供します。信頼性は、内蔵のチェックサムとプログラマブル保護回路を通して改善されています。

包括的なGUIは、ループ・フィルタの特性と安全性機能のプログラミングの容易な設計を提供します。業界標準のPMBusは、多くのモニタリングとシステムのテスト機能のアクセスを提供します。ADP1055は、32ピンLFCSPパッケージを採用し、3.3Vの単電源で動作します。

アプリケーション

  • 絶縁型DC-DC電源およびモジュール
  • 2重化電源システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.41

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1055ACPZ-R7
  • HTML
  • HTML
ADP1055ACPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 21, 2019

- 19_0048

ADP1055 Die and Data Sheet Revision

3 17, 2015

- 15_0050

ADP1055 Data Sheet Change

ADP1055ACPZ-R7

製造中

ADP1055ACPZ-RL

製造中

5 29, 2014

- 14_0136

Assembly and Test Transfer of Select 4x4 and 5x5 mm LFCSP Products to STATS ChipPAC China

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 21, 2019

- 19_0048

arrow down

ADP1055 Die and Data Sheet Revision

3 17, 2015

- 15_0050

arrow down

ADP1055 Data Sheet Change

ADP1055ACPZ-R7

製造中

ADP1055ACPZ-RL

製造中

5 29, 2014

- 14_0136

arrow down

Assembly and Test Transfer of Select 4x4 and 5x5 mm LFCSP Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

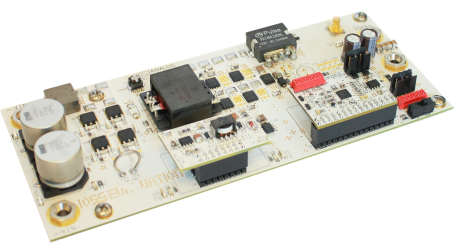

EVAL-ADP1055

ADP1055 Evaluation Board

zoom

EVAL-ADP1055

ADP1055 Evaluation Board

ADP1055 Evaluation Board

製品の詳細

The evaluation board features an isolated full bridge topology with full bridge secondary side rectification operating at 125KHz switching frequency. Its rated output is 12V, 20A with an input ranging from 38-60VDC.

The evaluation board features the ADP1055 digital controller as the main controller for providing various functions such as PWMs, voltage and current sensing, feedback, etc. It also provides protection features such as OCP, OVP, and OTP.

Advanced features such as black-box, active snubber, constant current mode, double update rate, digital compensation are self contained in the ADP1055.
