製品概要

機能と利点

  • ピーク出力電流:4A
  • 動作電圧
    • 入力を基準とするハイサイドまたはローサイド:537Vpeak
    • ハイサイド / ローサイド差動:800Vpeak
  • 高周波動作:1MHz最大
  • 3.3V~5V CMOS入力ロジック
  • 出力駆動:4.5V~18V
  • VDD1=2.5VでのUVLO
    • ADuM3223A/ADuM4223A:VDD2=4.1VでのUVLO
    • ADuM3223B/ADuM4223B:VDD2=7.0VでのUVLO
    • ADuM3223C/ADuM4223C:VDD2=11.0VでのUVLO
  • 高精度なタイミング特性
    • 最大54nsのアイソレータとドライバ伝搬遅延
    • 最大5nsのチャンネル間マッチング
  • 同相モード・トランジェント耐性: 25 kV/μs以上
  • IEC 61000-4-xに準拠してシステム・レベルESD性能を強化
  • 高いジャンクション温度動作: 125°C
  • サーマル・シャットダウン保護機能
  • デフォルトのロー・レベル出力
  • 安全と規制に関する認定
    • ADuM3223 ナロー・ボディ、16ピンSOIC
    • UL 認定、UL 1577 に準拠
      • 3000 V rms、1 分間のSOIC ロング・パッケージ
    • CSA 部品承認 通告5A
    • VDE 適合性認定
      • DIN V VDE 0884-10 (VDE V 0884-10): 2006-12
      • VIORM = 560 V peak
  • 車載アプリケーション用に認定済み


製品概要

ADuM3223/ADuM4223は、アナログ・デバイセズのiCoupler®技術を採用して、絶縁され独立したハイサイド出力とローサイド出力を提供する4Aの絶縁型ハーフ・ブリッジ・ゲート・ドライバです。ADuM3223はナロー・ボディの16ピンSOICパッケージで3000V rmsのアイソレーションを、ADuM4223はワイド・ボディ16ピンSOICパッケージで5000V rmsのアイソレーションを、それぞれ提供します。これらのアイソレーション・デバイスは高速CMOS技術とモノリシック・トランス技術の組み合わせにより、パルス・トランスとゲート・ドライバの組み合わせなどの置換品より優れた性能特性を提供します。

各ADuM3223/ADuM4223アイソレータは、独立した絶縁型チャンネルを2チャンネル提供します。これらのデバイスは3.0V~5.5Vの入力電源で動作し、これより低い電圧のシステムとの互換性を提供します。ADuM3223/ADuM4223は、高電圧レベル変換方式を採用するゲート・ドライバと比較すると、入力と各出力との間で真のガルバニック絶縁を提供する利点を持っています。各出力は入力に対して最大537Vpeakで連続して動作することができるため、負電圧までのローサイド・スイッチングをサポートすることができます。ハイサイドとローサイドとの間の差動電圧は800Vpeakまで高くすることができます。

このため、ADuM3223/ADuM4223は広い範囲の正または負のスイッチング電圧に対して、IGBT/MOSFET構成のスイッチング特性について信頼度の高い制御を行うことができます。

アプリケーション

  • スイッチング電源
  • 絶縁型IGBT/MOSFETゲートの駆動
  • 工業用インバータ
  • 車載向け

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

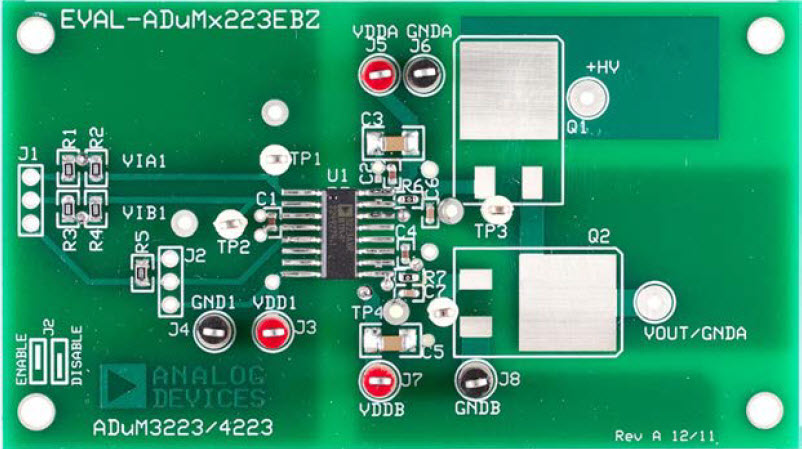

評価キット (1)
