ADN4650

LVDSアイソレータ、送信/受信の2チャンネル、5 kV rms、600 Mbps

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.83
特長
  • 5 kV rms/3.75 kV rms LVDSアイソレータ
  • TIA/EIA-644-A LVDS規格に準拠
  • 複数の2チャンネル構成
  • 600 Mbpsまで低ジッタでスイッチング
    • 伝搬遅延:4.5 ns max
    • ピークtoピーク合計ジッタ:151ps max @ 600Mbps
    • パルス・スキュー:100 ps(max)
    • デバイス間のチャンネル間スキュー:600 ps max
  • 電源:2.5 V/3.3 V
  • 電源電圧リップル除去&グリッジ耐性:-75 dBc
  • 絶縁障壁に跨がるIEC 61000-4-2 ESD保護:±8 kV
  • 高コモン・モード過渡電圧耐性:>25 kV/μs
  • 600 Mbps PRBSで 放射妨害波の規定EN55022 Class Bを満足
  • 安全性と規制に対する認定(20ピンSOICパッケージ)
    • UL:5000 V rms、1 分間の UL 1577 規格に準拠
    • CSA Component Acceptance Notice 5A
    • VDE 適合性認定
      • DIN V VDE V 0884-10(VDE V 0884-10): 2006-12
      • VIORM = 424 V(peak)
  • 開放、短絡、および終端している入力状態に対しフェイルセーフの出力「ハイ」(ADN4651/ADN4652)
  • 動作温度範囲:-40 °C ~ +125 °C
  • パッケージと絶縁オプションの選択
    • 高集積20ピンSSOPで3.75 kV rms
    • 沿面距離/隙間7.8mmの20ピンSOICで5 kV rms

製品概要
show more Icon

ADN4650/ADN4651/ADN46521は信号が絶縁された最大600 Mbpsまで超低ジッタで動作する低電圧差動シグナリング(LVDS)バッファです。

この製品にはアナログ・デバイセズのiCoupler技術(高速動作に対応して強化されている)が集積されており、TIA/EIA-644-A準拠のLVDSドライバとレシーバに対応したガルバニック絶縁を実現できます。これによりLVDSシグナル・チェーンのドロップイン絶縁が可能です。

複数チャンネル構成になっており、ADN4651/ADN4652のLVDSレシーバはフェイルセーフ機構を備えており、入力がフローティング、短絡あるいは終端されているが能動的に駆動されていない時でも、対応するLVDS出力が確実にロジック1になります。

LVDS回路と絶縁回路の低ジッタで高速の動作は、2.5 V電源に依存します。必要な2.5 Vは、外部3.3 V電源から集積されているオンチップ低ドロップアウト・レギュレータ(LDO)によって提供されます。この製品は仕様がすべて広い工業温度範囲で規定されており、5 kV rms絶縁の20ピンのワイド・ボディSOICパッケージ又は3.75 kV rms 絶縁の20ピンSSOPパッケージを採用しています。

アプリケーション

  • アナログ・フロントエンド(AFE)の絶縁
  • データ・プレーンの絶縁
  • 絶縁型高速クロックとデータ・リンク
  • LVDS上の絶縁型SPI

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADN4650BRSZ
  • HTML
  • HTML
ADN4650BRSZ-RL7
  • HTML
  • HTML
ADN4650BRWZ
  • HTML
  • HTML
ADN4650BRWZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 31, 2016

- 16_0163

ADN4650/ADN4651/ADN4652 SOIC Metal Edit and Data Sheet Correction

ADN4650BRWZ

製造中

ADN4650BRWZ-RL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 31, 2016

- 16_0163

arrow down

ADN4650/ADN4651/ADN4652 SOIC Metal Edit and Data Sheet Correction

ADN4650BRWZ

製造中

ADN4650BRWZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

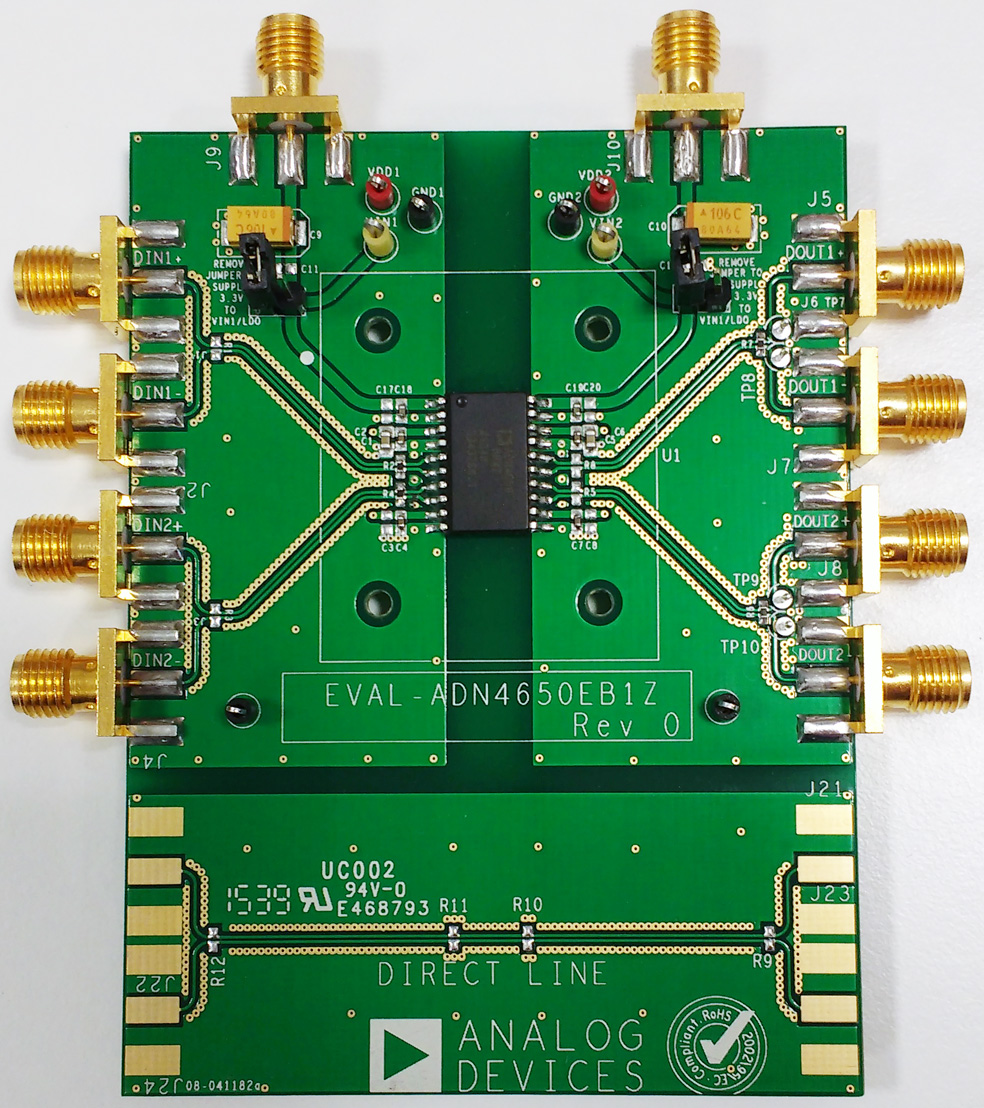

EVAL-ADN4650
