製品概要

機能と利点

  • RS-422に関するデュアルのトランシーバ
    バス入力 / 出力ピン上のESD保護
    • ±15kVの人体モデル(HBM)
    • ±8kVのIEC61000-4-2、接触放電
    • ±8kVのIEC61000-4-2、空気放電
  • TIA / EIA-422-BとITU-TリコメンデーションV.11に準拠
  • オープン回路に対するフェイルセーフ
  • 5Vの電源アプリケーションに最適
  • 低消費電流動作:9mA(max)
  • 低いドライバ出力スキュー
  • レシーバの入力インピーダンス:30kΩ
  • レシーバのコモン・モード範囲:-7V~+7V
  • グリッジを伴わないパワーアップ / パワーダウン
  • 16ピンTSSOPパッケージを採用
  • 動作温度範囲:-40℃~+85℃

製品概要

ADM4168Eは、ポイントtoポイントおよびマルチドロップ伝送ライン上の高速通信に適した、デュアルのRS-422トランシーバです。ADM4168Eは、平衡伝送ライン向けに設計されておりTIA / EIA-422-Bに準拠しています。

差動のドライバ出力と受信入力は、静電気の放電回路を特長としており、最大±15kVのヒューマン・ボディ・モデル(HBM)保護と±8kVまでのIEC・61000-4-2(接触と空気放電)保護を提供します。

ADM4168Eは、5V単電源で動作します。バス接続や出力短絡による過度の電力消費は、短絡保護回路によって防止されます。短絡保護回路は、障害条件下の間では最大出力電流は150mAに制限されます。

ADM1468Eのレシーバは、フェイルセーフ機能を持っているため、入力が無接続(フローティング)状態のときは、ロジック・ハイの出力レベルになります。

ADM4168Eは商用及び工業温度範囲で完全仕様規定されており、16ピンのTSSOPパッケージを採用しています。

アプリケーション

  • RS-422インターフェース
  • 高速データ・レートのモータ制御
  • シングルエンドから差動信号への変換
  • ポイントtoポイント及びマルチドロップのデータ伝送システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

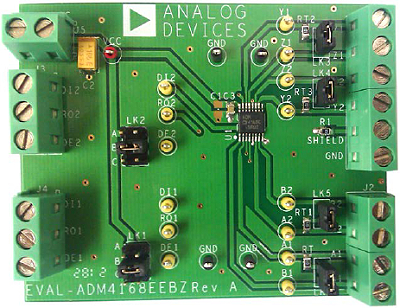

評価キット (1)
