類似製品
ADM3065E
Pin-to-pin upgrade with IEC ESD, higher data rate, 3.3 or 5V, small package and EP options.
製品概要
機能と利点
- －40℃～＋125℃のオプションも用意
- DEおよび REピンのホットスワップ入力構造
- 低いスルーレートでEMIを低減
- 低消費電力シャットダウン電流（ADM3071E/ ADM3074E/ADM3077Eを除く）
- ディスエーブルまたはパワーオフ時にハイインピーダンスを出力
- 同相モード入力範囲：−7V～+12V
- サーマル・シャットダウンおよび短絡保護
- 8ピンおよび14ピンのナローSOICパッケージ
製品概要
ADM307xEは、±15kVのESD保護回路を備えた3.3V、低消費電力のデータ・トランシーバで、マルチポイント・バス伝送ライン上での全二重／半二重通信に使用できます。これらのデバイスは平衡データ伝送用に設計されており、TIA/EIA標準のRS-485/RS-422に準拠しています。これらのデバイスは、1/8ユニット負荷のレシーバ入力インピーダンスがあり、1つのバス上に最大256のトランシーバを接続できます。必ず1つのドライバのみをイネーブルにするため、ディスエーブルまたはパワーダウンされたドライバの出力をスリーステートにして、バスの過負荷を防止します。
レシーバ入力には真のフェイルセーフ機能があり、バイアス抵抗を外付けする必要はなく、入力が開放または短絡のときにロジック・ハイの出力レベルが得られます。これにより、通信を開始する前や通信が終了したときにレシーバ出力が確実に既知の状態になります。
アプリケーション
- 電力量計
- 工業用制御システム
- 照明システム
- 通信機器
- セキュリティ・システム
- 計測機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

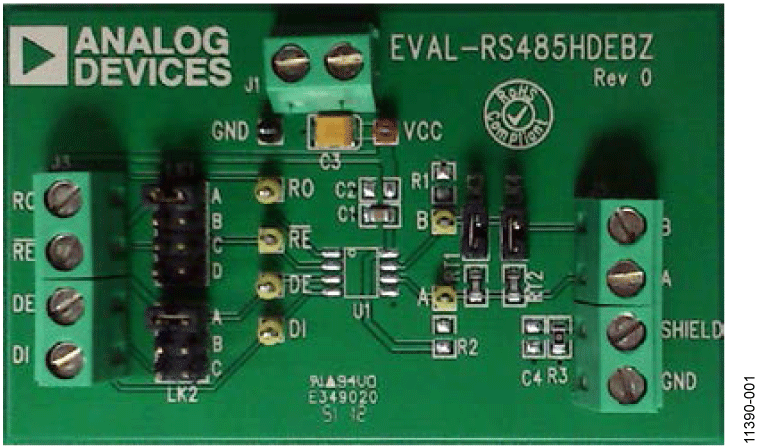

評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADM3078EARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADM3078EARZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADM3078EYRZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADM3078EYRZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
