ADM3076E

RS485/422トランシーバ、イネーブル機能、全二重、±15kV ESD保護機能付き、3.3V、データレートが16Mbps

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.05
機能
  • TIA/EIA RS-485/RS-422に準拠
  • RS-485のI/Oピンで±15kVのESD保護
  • データレート
  • 半二重と全二重のオプションもあり
  • 真のフェイルセーフ・レシーバ入力
  • バス上のノード数:256(max)
  • -40℃~+125℃のオプションも用意
  • DEおよび RE ピンのホットスワップ入力構造
  • 低いスルーレートでEMIを低減
  • 低消費電力シャットダウン電流(ADM3071E/ ADM3074E/ADM3077Eを除く)
  • ディスエーブルまたはパワーオフ時にハイインピーダンスを出力
  • 同相モード入力範囲:−7V~+12V
  • サーマル・シャットダウンおよび短絡保護
  • 8ピンおよび14ピンのナローSOICパッケージ
製品概要
show more Icon

ADM307xEは、±15kVのESD保護回路を備えた3.3V、低消費電力のデータ・トランシーバで、マルチポイント・バス伝送ライン上での全二重/半二重通信に使用できます。これらのデバイスは平衡データ伝送用に設計されており、TIA/EIA標準のRS-485/RS-422に準拠しています。これらのデバイスは、1/8ユニット負荷のレシーバ入力インピーダンスがあり、1つのバス上に最大256のトランシーバを接続できます。必ず1つのドライバのみをイネーブルにするため、ディスエーブルまたはパワーダウンされたドライバの出力をスリーステートにして、バスの過負荷を防止します。

レシーバ入力には真のフェイルセーフ機能があり、バイアス抵抗を外付けする必要はなく、入力が開放または短絡のときにロジック・ハイの出力レベルが得られます。これにより、通信を開始する前や通信が終了したときにレシーバ出力が確実に既知の状態になります。


アプリケーション
  • 電力量計
  • 工業用制御システム
  • 照明システム
  • 通信機器
  • セキュリティ・システム
  • 計測機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM3076EARZ
  • HTML
  • HTML
ADM3076EARZ-REEL7
  • HTML
  • HTML
ADM3076EYRZ
  • HTML
  • HTML
ADM3076EYRZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 25, 2021

- 21_0080

Amkor Philippines as an Alternate Site for SOICN

ADM3076EARZ

製造中

ADM3076EARZ-REEL7

製造中

ADM3076EYRZ

製造中

ADM3076EYRZ-REEL7

製造中

10 5, 2010

- 10_0146

Halogen Free Material Change for 14/16L SOIC_N Products

ADM3076EARZ

製造中

ADM3076EARZ-REEL7

製造中

ADM3076EYRZ

製造中

ADM3076EYRZ-REEL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 25, 2021

- 21_0080

arrow down

Amkor Philippines as an Alternate Site for SOICN

ADM3076EARZ

製造中

ADM3076EARZ-REEL7

製造中

ADM3076EYRZ

製造中

ADM3076EYRZ-REEL7

製造中

10 5, 2010

- 10_0146

arrow down

Halogen Free Material Change for 14/16L SOIC_N Products

ADM3076EARZ

製造中

ADM3076EARZ-REEL7

製造中

ADM3076EYRZ

製造中

ADM3076EYRZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

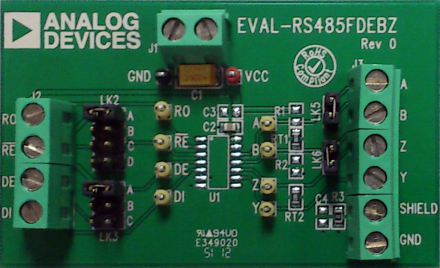

EVAL-RS485FDEBZ

標準RS-485全二重(14ピンSOIC)評価用ボード、EVAL-RS485FDEBZ

zoom

EVAL-RS485FDEBZ

標準RS-485全二重(14ピンSOIC)評価用ボード、EVAL-RS485FDEBZ

標準RS-485全二重(14ピンSOIC)評価用ボード、EVAL-RS485FDEBZ

製品の詳細

EVAL-RS485FDEBZは、標準14ピンSOICフットプリントの全二重RS-485トランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力(DI)、レシーバー出力(RO)、ドライバ・イネーブル(DE)、レシーバの出力(RO)のデジタルI/Oに接続できます。バス信号A、B、Y、およびZ(全二重バス)をバスのスクリュー端子ブロックに接続できます。終端抵抗は、AとB間およびYとZ間に装着されています。これらは、半二重構成(A~Y、B~Z)で接続して、RS-485ドライバを評価できます。レシーバー入力のプルアップおよびプルダウン(バイアス抵抗)用にフットプリントが用意されているため、この構成でRS-485レシーバーを評価することもできます。

ボードでの評価用のデバイスは別売りです。
