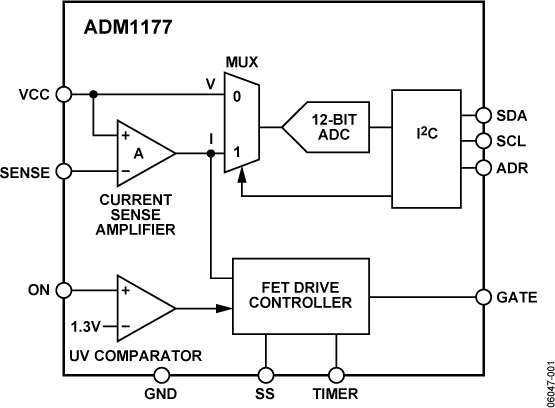

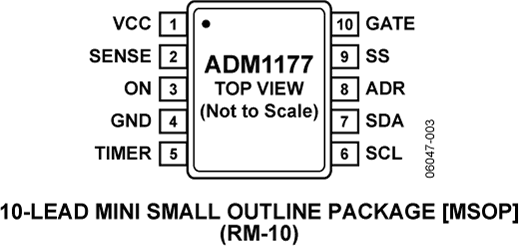

ADM1177

• FMC対応のフォーム・ファクタ
• FMCコネクタから給電、外部電源も使用可能
• レベル変換と各種電源電圧を提供
• RaspberryPi X-MWコントローラに適合

AD-FMCXMWBR1-EBZは、FMC対応のフォーム・ファクタを備えたレベル変換器および電源ボードです。FMCコネクタから給電され、外部電源を追加することができるため、大きい負荷電流が必要なアプリケーションにも適しています。この場合は、外部電源が優先されます。

AD-FMCXMWBR1-EBZによって、コントローラ／FPGAデバイスとX-MWブロックとの間に、レベル変換を行った複数のデジタル・コミュニケーション・パスが可能となります。モジュールは、高い電流出力能力を持つ複数の電源電圧を提供します。それらを使用して、プロトタイプ設計内のX-MWブロックやその他のICにバイアスをかけることができます。

アプリケーション

• RFおよびマイクロ波の設計
• 電圧レベル変換
• 汎用ソフトウェア無線
• レーダー・システム
• ポイントtoポイント通信システム
• 多重入力／多重出力（MIMO）無線
• ATE（自動試験装置）

• GMSL2 prototyping system supporting the NVIDIA Jetson™ SoCs
• On-board MAX96724 that allows 4x GMSL2/1 camera inputs that allows for camera module bring-up, debug, and video streaming
• On-board MAX96717 that can be used for camera emulation and head-unit debug
• Enables development of GMSL applications with NVIDIA Jetson™ SoC
• SAMTEC connector that allows connection of any GMSL DPHY EV Kit to the NVIDIA Jetson™
• Additional inputs: USB, Ethernet, PCIe, and microSD card

The AD-GMSL522-SL is a GMSL-enabled NVIDIA Jetson Xavier™ NX-based carrier board and software solution that allows for simple camera to display conversion. This solution creates a scalable, user friendly, GMSL platform for receiving and transmitting data over a gigabit multimedia serial link (GMSL). The platform enables demonstrations and ecosystem development by serving as a hardware platform for software development.

The AD-GMSL522-SL supports two forms of camera input -- either straight CSI data coming through a SAMTEC connector, or via camera modules using GMSL2 or GMSL1 technology to connect to the on-board MAX96724 via COAX connectors. GMSL evaluation kits or any camera utilizing the standard 15- or 22-pin Raspberry Pi connector can be connected here using the AD-GMSLCAMRPI-SL adapter board.

The AD-GMSL522-SL package includes software tools to enable customers in their development of GMSL applications. Among these tools are modified L4T kernels that support certain camera modules and documentation that allows any user to update these kernels for their specific hardware needs.

The design incorporates the MAX96724GTN/VY+ Quad tunneling GMSL2/1 to CSI-2 deserializer and MAX96717GTJ/VY+ CSI-2 to GMSL2 serializer and provides a reliable platform to evaluate high-bandwidth GMSL.

There are two system options available for purchase: the AD-GMSL522-SL which is the base carrier board and does not include the NVIDIA SoM, and the AD-GMSL522-SOM-SL which is the carrier board including the NVIDIA Jetson Xavier™ NX SoM.

APPLICATIONS

• ADAS Camera Solutions
• Sensor Fusion ECU
• Driver and Occupant Monitoring
• In-cabin Infotainment

• ミックスド・シグナル・フロントエンド使用の多チャンネル広帯域システム開発プラットフォーム
• Xilinx VCU118評価用ボード（別売り）に接続
• 16x RF受信（Rx）チャンネル（32xデジタルRxチャンネル）
  • 合計16x 1.5GSPS～4GSPS ADC
  • 48xデジタル・ダウン・コンバータ（DDC）、それぞれ複数の数値制御発振器（NCO）を含む
  • 16xプログラマブルFIRフィルタ（pFIR）
• 16x RF送信（Tx）チャンネル（32xデジタルTxチャンネル）
  • 合計16x 3GSPS～12GSPS DAC
  • 48xデジタル・アップ・コンバータ（DUC）、それぞれ複数の数値制御発振器（NCO）を含む
• フレキシブルRx/Tx RFフロント・エンド
  • Rx：フィルタリング、アンプ、ゲイン・コントロール用デジタル・ステップ減衰
  • Tx：フィルタリング、アンプ
• 単一12V電源アダプタ（付属）からのオンボード電力レギュレーション
• 柔軟なクロック分配
  • 単一外部500MHzリファレンスからのオンボード・クロック分配
  • ミックスド・シグナル・フロントエンドごとの外部コンバータ・クロックのサポート

• クワッド・ミックスド・シグナル・フロントエンド・デジタル化カードおよびVCU118 PMODインターフェースに接続（ケーブル付属）
• 個別の隣接チャンネル・ループバックおよび結合チャンネル・ループバック・オプションを提供
• SMAオプションを介したTxチャンネル出力の結合
• SMAオプションを介したRxチャンネル入力の結合
• PMODでのVCU118へのAD5592R出力によるオンボード・ログ・パワー・ディテクタ
• 単一12V電源アダプタ（付属）からのオンボード電力レギュレーション

• IIOオシロ・スコープGUI
• MATLABアドオンおよびスクリプト例
• JESD204b/JESD204cの起動を含むHDLビルドの例
• Linuxおよびデバイス・ドライバ向けの組み込みソフトウェア・ソリューション
• MATLABシステム・アプリケーションGUI

• 電源投入時の位相確定のためのマルチチップ同期
• NCOを用いたシステム・レベルでの振幅／位相アライメント
• 低レイテンシのADC-DACループバックのバイパスJESDインターフェース
• 広帯域チャンネル間の振幅／位相アライメントのためのpFIR制御
• 高速周波数ホッピング
• キャリブレーション・ボードのMATLABドライバ・ファイル
• FPGAプログラミング用のMATLABスクリプト

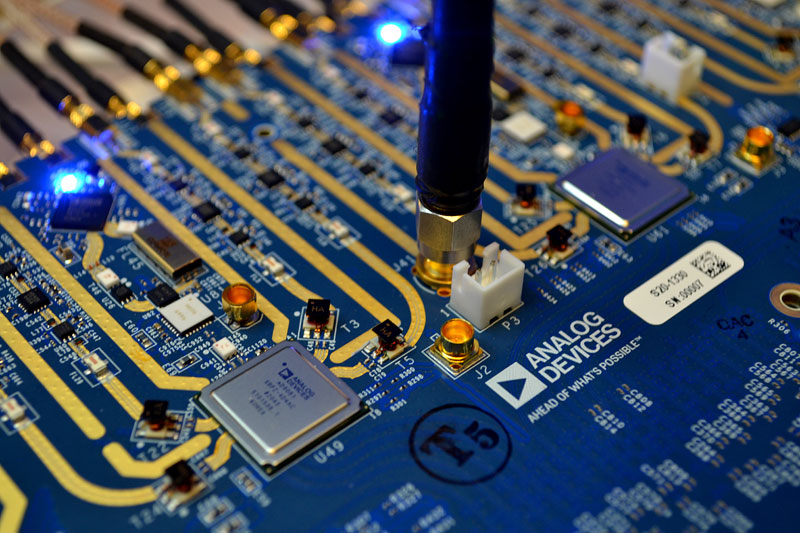

クワッド・ミックスド・シグナル・フロントエンド・システム開発プラットフォームには、4つのMxFE^™ソフトウェア定義直接RFサンプリング・トランシーバー、および関連のRFフロント・エンド、クロック、電源回路が含まれます。対象とするアプリケーションは、フェーズド・アレイ・レーダー、電子戦、SATCOM地上局、特にL/S/Cバンド（0.1GHz～約5GHz）での16送信／16受信チャンネル直接サンプリング・フェーズド・アレイです。Rx/Tx RFフロント・エンドはドロップイン設定のため、アプリケーションに応じて周波数範囲のカスタマイズが可能です。

クワッド・ミックスド・シグナル・フロントエンド・システム開発プラットフォームは、フル機能のシステム・ソリューションを特長としています。マルチチップ同期、システム・レベルのキャリブレーション、ビームフォーミング・アルゴリズム、その他のシグナル・プロセッシング・アルゴリズムのデモ用試験台としての使用が想定されています。このシステムは、Xilinx®のVCU118評価用ボードに接続するよう設計されており、この評価用ボードは付属のリファレンス・ソフトウェア、HDLコード、MATLABシステムレベルインターフェースと共に、Virtex® UltraScale+™ XCVU9P FPGAを備えています。

クワッド・ミックスド・シグナル・フロントエンド・デジタル化カードに加えて、このキットには16Tx/16Rxキャリブレーション・ボードも含まれています。このボードの使用により、システム・レベルのキャリブレーション・アルゴリズムを開発したり、独自の用途に関連する状況でより容易にパワーアップ・フェーズのデモを実行したりできます。キャリブレーション・ボードによって、結合チャンネル・ダイナミック・レンジ、スプリアス、位相ノイズの改善が見られる他、VCU118のPMODインターフェースに接続したときに無償のMATLABアドオンを介して制御することもできます。

このシステムは、以下のようなアプリケーションの開発プログラムを迅速に市場に投入するために使用できます。

• ADEF（フェーズド・アレイ、レーダー、EW、SATCOM）
• 通信インフラストラクチャ（マルチバンド5Gおよびミリ波5G）
• 電子テストおよび計測

• Allows evaluation and prototyping of 60 GHz wireless data links to replace traditional mechanical connectors in moving joints
• 1 Gbps Ethernet interface on both sides of the wireless data link
• Fully programmable system allowing ultimate flexibility for custom developments
• Open-source software stack for firmware development
• Open-source GUI for system configuration, monitoring, and control

The ADMV96S-WGBE-EK1 is a complete evaluation and prototyping system for 60 GHz wireless data links. It consists of a pair of receiver and transmitter boards with a 1Gbp Ethernet interface on each side of the wireless link.

The 60 GHz wireless link is implemented by the ADMV9615 and ADMV9525 modules. These are coupled with a SerDes device which translates the modules’ SGMII interface to RGMII so that it can be connected to an ADIN1300 industrial low latency and low power 1 Gbps Ethernet PHY. This enables each side of the wireless link to act as an Ethernet port and essentially create a seamless wire-like connection between two ends of an Ethernet cable.

The on-board MAX32650 ultralow power ARM^® Cortex^®-M4 microcontroller controls the system’s operation and implements the algorithms to configure the wireless link in real time so that optimal link quality is constantly maintained over temperature and various operating conditions. An open-source software stack is provided for firmware development as well as reference applications. The MAX32650 can be programmed through a programming port which can also be used for firmware debugging.

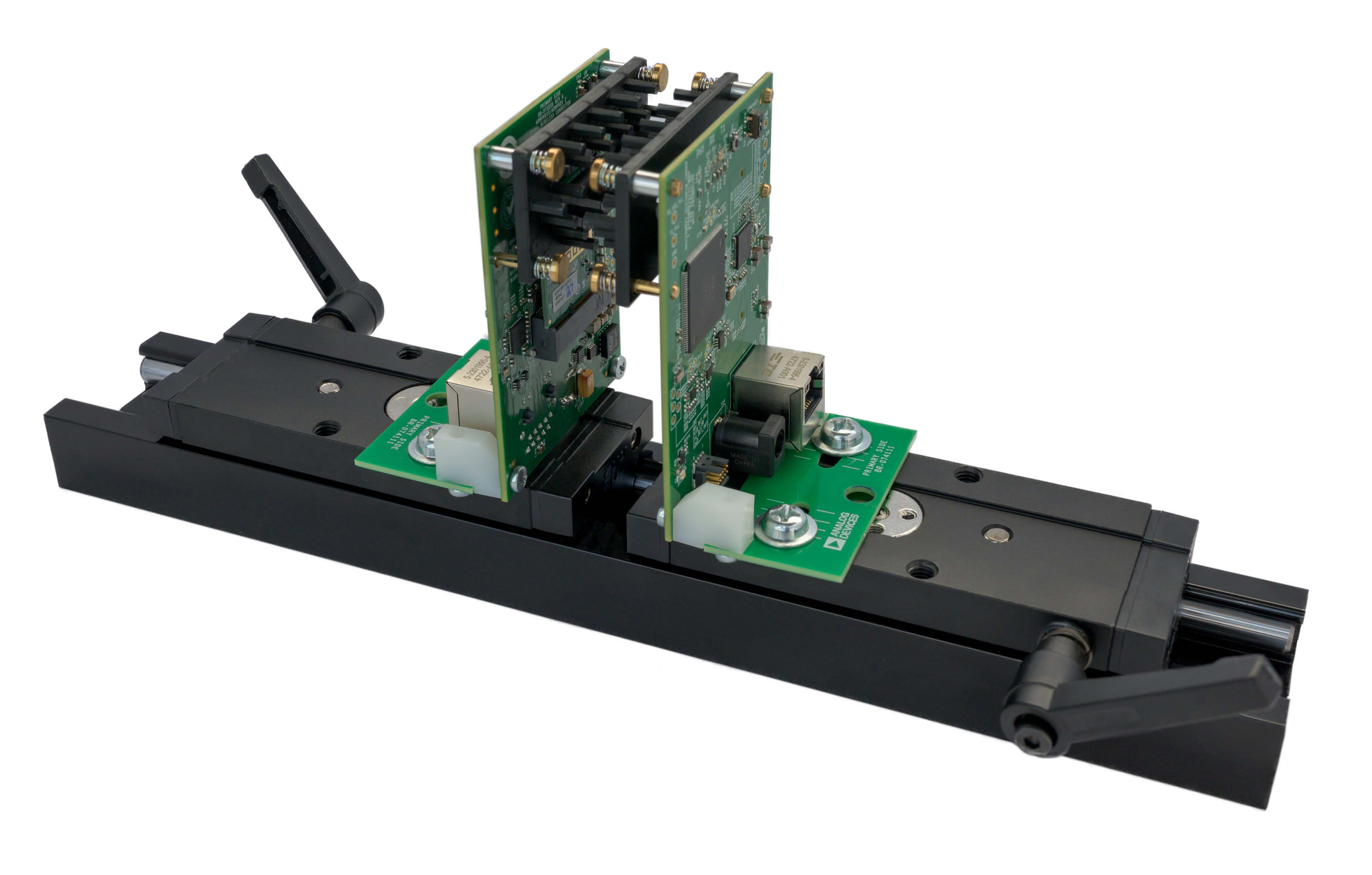

The two sides of the wireless link are mounted on an adjustable rail so that the system can be configured and tested for various distances between the links. Each side of the link is powered from an external 12 V power supply.

An open-source GUI is provided for system configuration, monitoring, and control from a host PC.

APPLICATIONS

• 60 GHz wireless data links for industrial and medical high data rate applications
• High speed data for rotating applications, such as slip rings and magnetic resonance imaging systems
• Autonomous guided vehicles
• Mechanical Connector replacement
