製品概要
機能と利点
- RF出力周波数範囲：54MHz～13600MHz
- フラクショナルNとインテジャーNシンセサイザ
- 高分解能38ビット・モジュール
- 位相周波数検出器（PFD）動作：最大125MHz
- リファレンス周波数動作：最大600MHz
- －40℃～＋85℃の範囲で周波数ロックを維持
- 低位相ノイズの電圧制御発振器（VCO）
- 1 / 2 / 4 / 8 /16/ 32 / 64のプログラマブル分周出力
- アナログ電源とデジタル電源：3.3V
- チャージポンプとVCO電源：5.0V（typ）
- ロジック互換性：1.8V
- プログラマブルなデュアル・モジュール・プリスケーラ：4/5または8/9
- プログラマブルな出力パワー・レベル
- RF出力のミュート機能
- アナログとデジタルのロック検出
- ADIsimPLL設計ツールでサポートされています。
製品概要
ADF5355は、外部のループ・フィルタと外部からのリファレンス周波数を使うことによって、フラクショナルNまたはインテジャーNのPLL周波数シンセサイザを実現することができます。広帯域マイクロウェーブVCOの回路設計により1つの無線周波数（RF）出力で6.8GHz～13.6GHzの周波数範囲の動作が可能です。他の周波数出力での一連の周波数分周器により54MHz～6800MHzの動作が可能です。
ADF5355は、3400MHz～6800MHzの基本出力周波数をもつVCOを内蔵しています。さらに、VCO周波数は1 / 2 / 4 / 8 /16 / 32 / 64の分周回路に接続されているので、54MHzまでの低いRF出力周波数を発生させることができます。アイソレーションを必要とするアプリケーション用として、RF出力段をミュートさせる機能があります。このミュート機能は、ピンおよびソフトウェアの両方で制御できます。
全ての内蔵のレジスタの制御は、簡単な3線インターフェースを介して行われます。ADF5355は3.15V～3.45Vの範囲のアナログ電源とデジタル電源、4.75V～5.25Vのチャージポンプ、VCO電源で動作します。ADF5355にはハードウェアとソフトウェアのパワーダウン・モードもあります。
アプリケーション
- 無線インフラストラクチャ（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
- ポイントtoポイント / ポイントtoマルチポイントのマイクロウェーブ・リンク
- 衛星 / VSAT
- テスト装置と計測器
- クロック発生
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

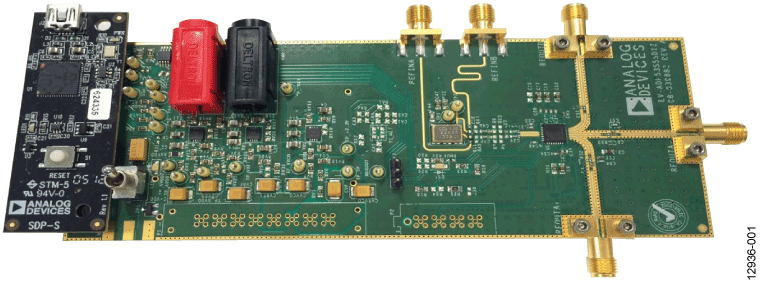

評価キット (1)
参考資料
-
AN-1353: How to Bypass VCO Calibration for the ADF4355-2, ADF4355, ADF4355-3, ADF4356, ADF5355, and ADF53568/7/2020
-
AN-1353: How to Bypass VCO Calibration for the ADF4355-2, ADF4355, ADF4355-3, ADF4356, ADF5355, and ADF5356 (Rev. D)11/14/2018
-
AN-1460: Upgrading from the ADF5355 to the ADF5356 (Rev. A)8/14/2017
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
IMS2015: PLL周波数シンセサイザとADIsimFrequencyPlanner11/28/2018
-
フラットパネル型フェーズド・アレイ・アンテナの設計を可能にするIC技術9/1/2020
-
LO信号の位相ノイズをシステム・レベルでモデル化、PLLが分散配備されたフェーズド・アレイの解析が可能に11/1/2018
-
Wideband Phase-Locked Loops with Integrated Voltage Controlled Oscillators: Can They Replace a Discrete Solution?4/1/2016
-
Bandwidth Demands Place New Strains on Satellite Communications Design2/1/2016
-
最高13.6GHzに対応するPLL/VCO、その整数境界スプリアスの解析と除去8/1/2015 アナログ・ダイアログ
-
レーダー/通信システムの「マルチファンクション対応」はジレンマか、現実か？6/1/2015 アナログ・ダイアログ
-
VCO 内蔵のロー・コスト PLL でコンパクトな LO ソリューションを実現3/1/2015
ツールおよびシミュレーション
設計ツール
ADIsimFrequency Planner Tool
For those developers dealing with integer boundary spurs from Analog’s PLL synthesizers, the best solution is ADIsimFrequencyPlanner. The frequency planner quickly analyzes the PFD frequency for a user’s output requirements and then optimizes the frequency of each output to identify the highest contributing integer boundary spur performance.
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
おすすめ製品
ADF5355 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADF5355BCPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADF5355BCPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
