製品概要
機能と利点
- フラクショナル-Nとインテジャ-N、シンセサイザ
- RF帯域幅：3.5 GHz
- 電源電圧：3.0 V～3.6 V
- 1.8V ロジックに互換
- チャージ・ポンプ用電源が分離しているため、3Vシステムで拡張チューニング電圧（最大5.5Vまで）が可能
- プログラマブルなデュアル・モジュール・プリスケーラ：4/5または8/9
- プログラマブルなRF出力位相
- 3線式シリアル・インターフェース
- アナログとデジタルのロック検出機能
- 切り替え帯域での高速ロック・モード
- サイクル・スリップ・リダクション機能
製品概要
ADF4151は、外付けの電圧制御発振器（VCO）、ループ・フィルタおよび外部のリファレンス周波数を使うことによって、フラクショナル-Nまたはインテジャ-NのPLL周波数シンセサイザを実現することができます。ADF4151は外部VCO部品とともに使いますが、フットプリントとソフトウエアはADF4350と互換となっています。この製品は、低ノイズのデジタル位相周波数ディテクタ(PFD)、高精度チャージ・ポンプおよびプログラマブルなリファレンス・デバイダで構成されています。シグマ・デルタ（ΣΔ）ベースのフラクショナル・インターポーレータを採用して、フラクショナル-Nの分割をプログラムすることが出来ます。INT、FRACおよびMODレジスタは、N=INT+（FRAC/MOD）としたNで全ての分割を定義づけします。RF出力位相は、出力とリファレンス間の特別な位相関係を必要とするようなアプリケーションに対してプログラムすることができます、ADF4151はサイクル・スリップ・リダクション回路を特長としており、ループ・フィルタの変更なしで、高速ロック時間を実現できます。
全ての内蔵のレジスタの制御は、簡単な3線インターフェースを介して行われます。このデバイスは、3.0V～3.6Vの電源範囲で動作し、使用しない場合にはパワーダウンすることができます。
ADF4151は5mm×5mmパッケージを採用しています。
アプリケーション
- 無線インフラストラクチャ（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
- テスト装置
- 無線LAN、CATV装置
- クロック発生
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

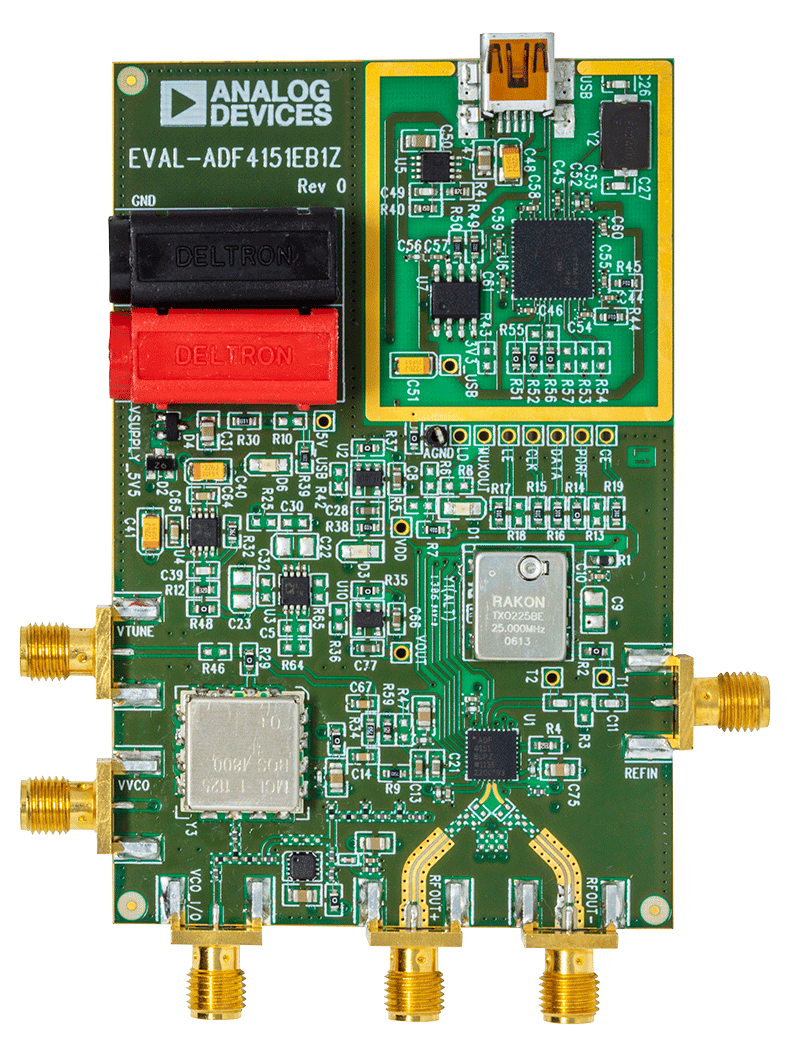

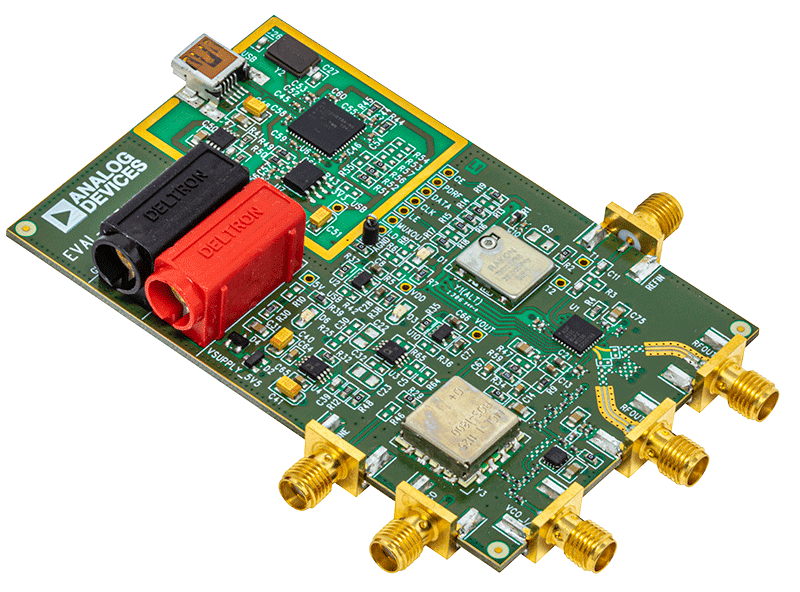

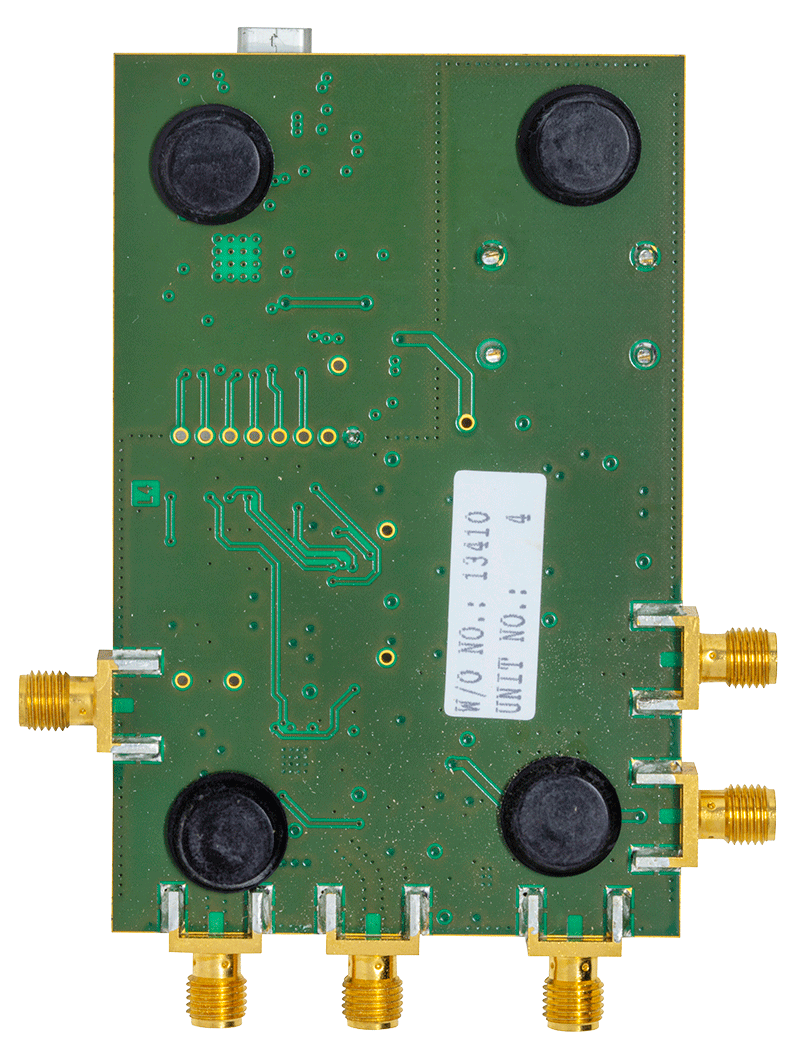

評価キット (1)
参考資料
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
おすすめ製品
ADF4151 コンパニオン製品
推奨 Linear Regulators
- For a step up, 3V to 5V regulator: ADP1613.
- For high accuracy, 5V applications: ADP3334.
- For ultralow noise, 3V applications,150mA output: ADP150.
- For ultalow noise, 3V applications, 200mA output: ADP151.
推奨 PLL Active Filter
- For an ultralow noise, rail-to-rail amplifier: OP184.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADF4151BCPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| ADF4151BCPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
