ADE7763

製造中

有効／皮相電力量計IC、単相

データシート (Rev. C) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高精度、IEC 61036／60687、IEC62053-21、IEC62053-22をサポート
  • オンチップのデジタル積分器は、di／dt出力をもつ電流センサーとの直接インターフェースが可能
  • 電流チャンネルのPGAによって、シャント抵抗あるいはCT（電流トランス）との直接インターフェースが可能
  • 有効および皮相電力量、波形のサンプリング、電流および電圧のrms値
  • 1000: 1のダイナミック・レンジで0.1%以下の有効電力量測定誤差（25℃）
  • ポジティブ電力量のみの積算モードが可能
  • ライン電圧のサージ、SAG、とPSU監視用のユーザー・プログラマブルなスレッショールドを内蔵
  • 電力、位相、入力オフセットのデジタル・キャリブレーション機能
  • 温度センサー（±3°C typ）内蔵
  • SPI®互換シリアル・インターフェース
  • 詳細はデータシートをご参照ください。

ADE7763は、環境条件と時間に対する大きな変動に対しても高精度を提供する当社独自のADCと固定小数点機能DSPを採用しています。ADE7763は、2個の2次16ビットΣΔADC、デジタル積分器（チャンネル1）、リファレンス回路、温度センサーと、有効／皮相電力量の測定、ライン電圧周期の計測、それに電圧と電流チェンネルのrms計算の実行に必要なすべての信号処理機能を内蔵しています。内蔵のデジタル積分器は使用／不使用の選択が可能で、ロゴスキー・コイルのようなdi／dt電流センサーとの直接インターフェースを可能としているため、外付けのアナログ積分器の必要性を排除し、結果として優れた長期間での安定性と電流と電圧チャンネル間の正確な位相マッチングを提供します。

ADE7763は、データ読み込みのためのシリアル・インターフェースと有効電力に比例する周波数を持つパルス出力（CF）が用意されています。種々のシステム・キャリブレーション機能、すなわち高精度を確実にするためのチャンネル・オフセット修正、位相キャリブレーション、電力キャリブレーションが用意されています。この製品は、短絡期間、低電圧変動または高電圧変動を検出する回路も内蔵しています。

ポジティブのみの積算モードでは、ポジティブ電力が検出されている時だけ積算を行うオプションとなります。内部の無負荷スレショールドによって、無負荷状態のときは、小さな電力を積算に寄与させない機能を備えています。ゼロ交叉出力（ZX）は、ライン電圧のゼロ交叉ポイントに同期したパルスを発生します。この信号は、内部でラインサイクルの有効および皮相電力量の積算モードに使われて、より高速なキャリブレーションを可能とします。

割り込みステータス・レジスタは、割り込み状態を表示し、割り込みの有効はレジスタによって制御され、IRQピンの出力に、オープン・ドレイン、アクティブ・ローのロジックでイベントを知らせます。

ADE7763は20ピンSSOPパッケージを採用しています。

ADE7763
有効／皮相電力量計IC、単相

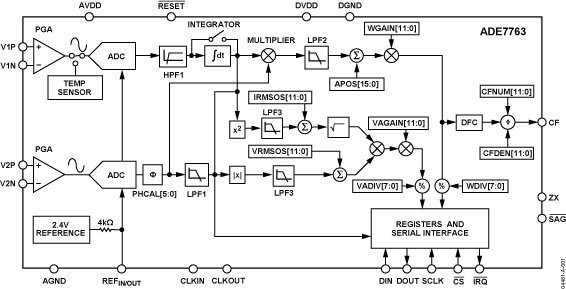

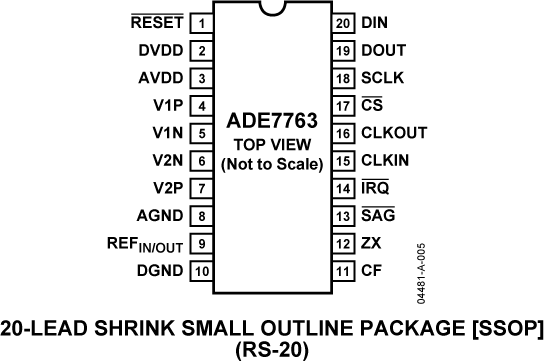

ADE7763 Functional Block Diagram ADE7763 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

アプリケーション・ノート 2

技術記事 11

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADE9153A
新規設計に推奨 自動キャリブレーション機能付き電力量計 IC
ADE7953
製造中 電力量計IC、単相向け、マルチ・ファンクション、ニュートラル電流計測付
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

EVAL-ADE7763

ADE7763 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

This documentation describes the ADE7763 Evaluation Kit Hardware and Software functionality. The ADE7763 evaluation board, together with the ADE7763 data sheet and this documentation, provides a      complete evaluation platform for the ADE7763. The evaluation board has been designed so that the ADE7763 can be evaluated in its end application easily. Using the appropriate transducers on the current channel (e.g., shunt, CT, di/dt sensor, etc.), the evaluation board can be connected to a test bench or high voltage (240 V rms) test circuit. An on-board resistor divider network provides the attenuation for the line voltage. This application note also describes how the current transducers should be connected for the best performance. The evaluation board (watt-hour meter) is configured and calibrated via the parallel port of a PC. The data interface between the evaluation board and the PC is fully isolated. Windows™ based software is provided with the evaluation board, which allows it to be quickly configured as an energy meter. The evaluation board also functions as a stand-alone evaluation system, which can be easily incorporated into an existing system via a 25 way D-Sub connector. The evaluation board requires two external 5V power supplies (one is required for isolation purposes) and the appropriate current transducer.
EVAL-ADE7763
ADE7763 Evaluation Board
