製品概要
機能と利点
- mSure 自動キャリブレーション
- 信号パス全体の直接計測に基づく自動キャリブレーション
- リファレンス・メーター不要のキャリブレーション手順
- mSure 自動キャリブレーションでクラス 1 メーター保証
- 3 個の高性能 ADC
- SNR 88 dB
- 高ゲイン電流チャンネル: ±26.04 mV ピーク、最高ゲイン設定で 18.4 mV 実効値入力
- 高度な測定機能セット
- WATT、VAR、VA、Wh、VARh、および VAh
- 有効電力量の規格に対応:IEC 62053-21、IEC 62053-22、EN50470-3、OIML R46、および ANSI C12.20
- 無効電力量の規格に対応:IEC 62053-23 および IEC 62053-24
- 電流および電圧実効値測定
- 電力品質の測定
- 産業用動作温度範囲: −40 °C ～ +85 °C
製品概要

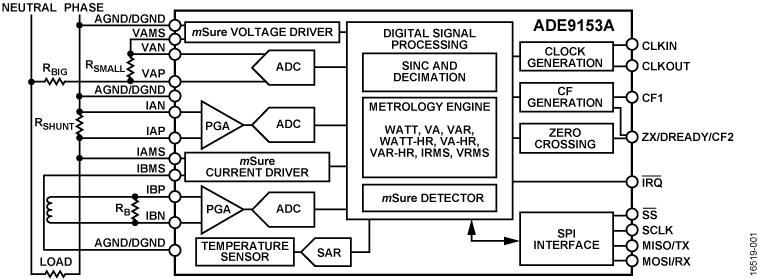

ADE9153A は、自動キャリブレーション機能付きの高精度単相電力量計 IC です。mSure® 自動キャリブレーション機能により、シャント抵抗を電流センサーとして使用する場合に正確なソースまたはリファレンス・メーターを使用しなくても、電流および電圧チャンネルを自動的に補正できます。mSure 自動キャリブレーションは、クラス 1 またはクラス 2 メーターに対応しています。
ADE9153A には、88 dB の S/N 比（SNR）を実現する 3 つの高性能 A/D コンバータ（ADC）が組み込まれています。ADE9153A では、ライン電圧および電流、有効電力量、基本波無効電力量、皮相電力量、電流および電圧の実効値の計算などの高度な測定機能セットを利用できます。ゼロ交差検出、ライン周期計算、角度測定、ディップとスウェル、ピークおよび過電流検出、力率の測定などの電力品質の測定も含まれます。各入力チャンネルでは、独立した柔軟なゲイン段がサポートされています。電流チャンネル A はシャントに最適で、柔軟なゲイン段があり、62.5 mV ピークから 26.04 mV ピークまでのフルスケール入力範囲を提供します。電流チャンネル B には、カレント・トランス（CT）用の 1×、2×、および 4× のゲイン段があります。10 MHz の高速シリアル・ペリフェラル・インターフェース（SPI）ポートにより、ADE9153A レジスタにアクセスできます。

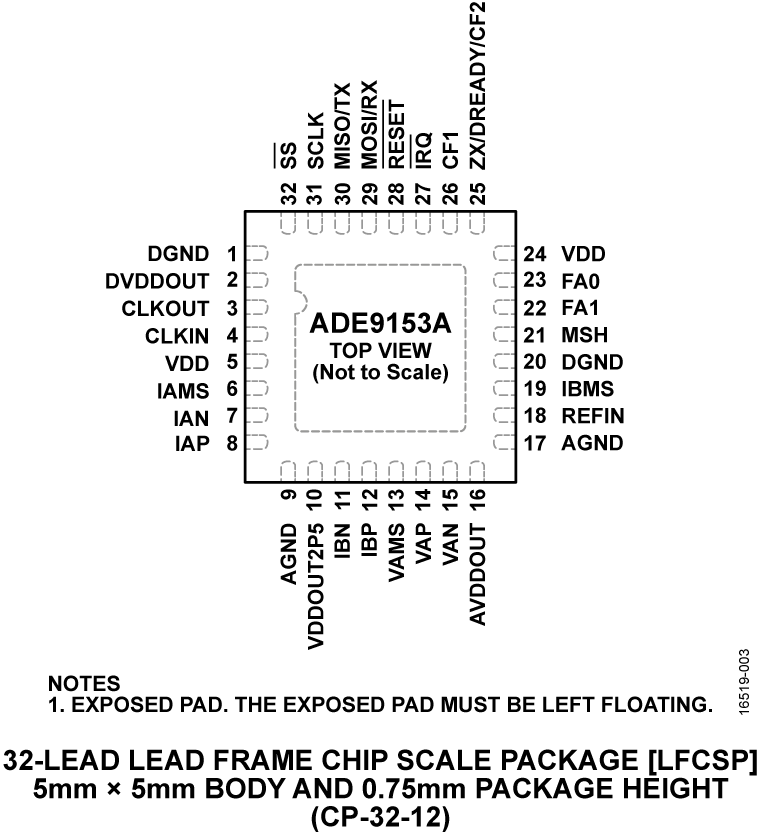

ADE9153A は 3.3 V の電源で動作し、32 ピン LFCSP パッケージで提供されます。
アプリケーション
- 単相電力量計
- 電力量および電力測定
- 街路照明
- スマート配電システム
- 装置の状態監視
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
