ADBMS6815

12チャンネル・マルチセル・バッテリ・モニタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$8.36
特長
  • 最大12個の直列バッテリ・セルを測定
  • 最大寿命の合計測定誤差:1.5mV
  • 高電圧バッテリ・パックに適したスタック可能アーキテクチャ
  • 内蔵isoSPIインターフェース
    • 2Mbの分離シリアル通信
    • 単一のツイスト・ペアを使用(最大20m)
    • 低いEMI感度およびEMI放射
    • 双方向により破損ワイヤを保護
    • コンデンサまたはトランス結合
  • ADBMS6815WFSモデルは、自動車機能安全基準 ISO 26262 ASIL Dでの使用を想定して設計
  • 外付け保護機能のないHot plug耐性
  • ICおよびアプリケーション回路の故障モードに対応した診断機能
  • 304μsでシステム内のすべてのセルを測定
  • 16ビットADC、プログラマブル・ノイズ・フィルタ付き
  • プログラマブルPWM(パルス幅変調)によるチェンネルあたり最大300mAのパッシブ・セル・バランス
  • 7 GPIOまたはアナログ入力
    • 温度などのセンサ入力
    • I2CまたはSPIのマスタとして構成可能
  • スリープ・モード電源電流:5.5μA
  • 48ピンLQFPパッケージ、エクスポーズド・パッドあり
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

ADBMS6815は、合計測定誤差1.5mV未満で最大12個の直列接続されたバッテリ・セルを測定できるマルチセル・バッテリ・スタック・モニタです。ADBMS6815のセル測定範囲は0V~5Vで、ほとんどのバッテリ化学構造に適しています。12個すべてのセルを304µsで測定することができ、高いノイズ低減効果のためにデータ・アクイジション・レートを下げることもできます。

複数のADBMS6815デバイスを直列接続すれば、長い高電圧バッテリ・ストリングのセルを同時に監視することも可能です。各ADBMS6815は、RF耐性のある高速長距離通信用isoSPIインターフェースを搭載しています。

複数のデバイスを接続するには、デイジーチェーン構成ですべてのデバイスを1つのホスト・プロセッサに接続します。このデイジーチェーンは双方向に動作することができ、通信パスで故障が発生した場合でも通信の完全性を確保します。

ADBMS6815はバッテリ・スタックまたは個別の電源から直接給電できます。ADBMS6815には、各セルにパッシブ・バランシングが備わっており、各セルに対して個々のパルス幅変調(PWM)デューティ・サイクル制御が行われます。その他の機能として、オンボード5Vレギュレータ、7個の汎用入出力(GPIO)ライン、消費電流が5.5µAに減少するスリープ・モードがあります。

ADBMS6815WFSモデルは、自動車機能安全基準 ISO 26262 ASIL Dでの使用を想定して設計されています。

アプリケーション

  • 電気自動車およびハイブリッド電気自動車
  • バックアップ・バッテリ・システム
  • グリッド蓄電システム
  • 高出力ポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$8.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADBMS6815WCSWZ
  • HTML
  • HTML
ADBMS6815WCSWZ-RL
  • HTML
  • HTML
ADBMS6815WCSWZA
  • HTML
  • HTML
ADBMS6815WCSWZA-RL
  • HTML
  • HTML
ADBMS6815WFSCSWZ
  • HTML
  • HTML
ADBMS6815WFSCSWZ-RL
  • HTML
  • HTML
ADBMS6815WFSCSWZA
  • HTML
  • HTML
ADBMS6815WFSCSWZA-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 27, 2023

- 23_0138

ADBMS6815/ADBMS6817 Die Revision and Copper Wire Change

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 27, 2023

- 23_0138

arrow down

ADBMS6815/ADBMS6817 Die Revision and Copper Wire Change

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EV-K800A0-1512AZ

Wireless Battery Management System (wBMS) Evaluation Kit

zoom

EV-K800A0-1512AZ

Wireless Battery Management System (wBMS) Evaluation Kit

Wireless Battery Management System (wBMS) Evaluation Kit

機能と利点

  • Set up and run a wBMS network on the bench, with or without a battery, and view all relevant BMS and network information.
  • Wireless network testing with wBMS devices placed in the battery pack.
  • Collect BMS and network data when connected to the customers battery modules.

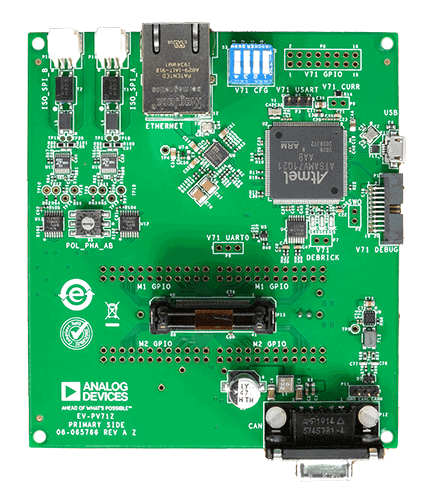

  • The kit dual manager board is capable of being driven from a customer generated script running on a Test PC or Test Host.

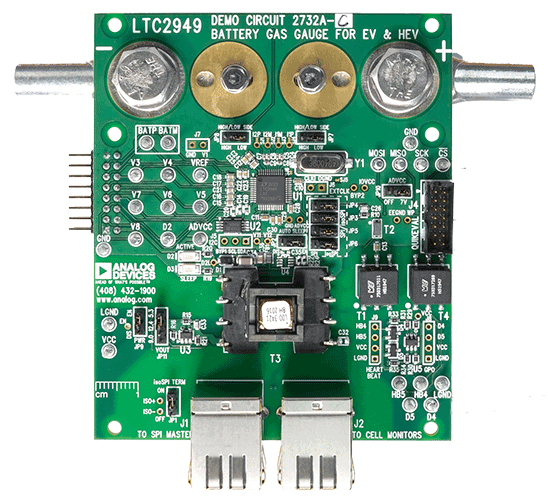

  • Evaluation with the LT2949 pack-level current sensor demo board.

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA) (pdf). Send your completed forms, project details, company information and contact by e-mail to wbms_web_support@analog.com. Additional support is available from your Analog Devices local sales.

製品の詳細

ADI is the leader in the wireless battery management system (wBMS) technology. This page contains information about the ADI wBMS Evaluation Kit (EV-K800A0-1512AZ) that is offered to customers to evaluate the system. This kit is meant for demonstration, early feasibility studies, system analysis, and rapid prototyping.

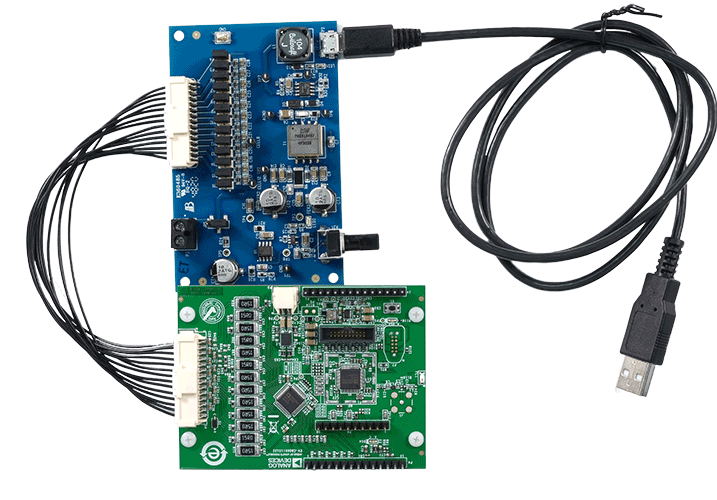

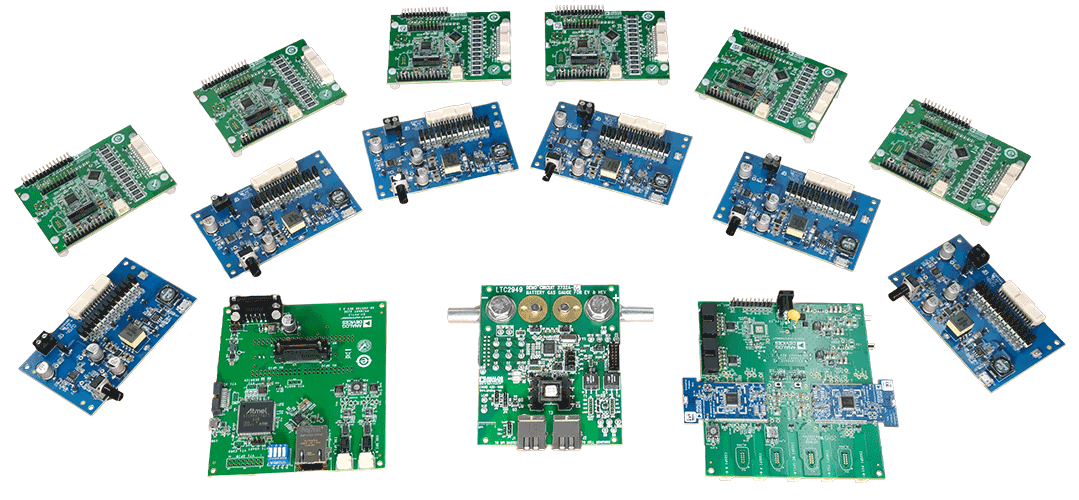

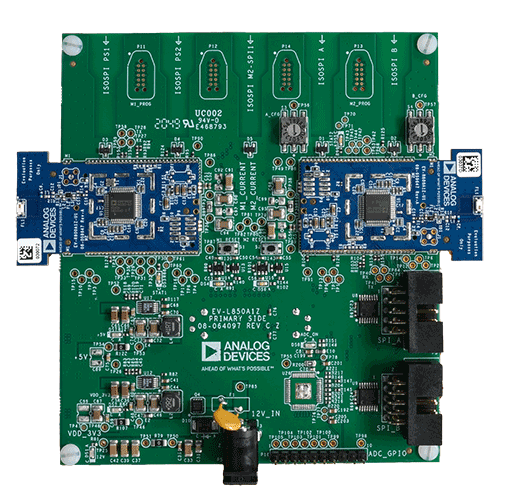

The EV-K800A0-1512AZ kit includes six wireless cell monitors (EV-C800X11512Z), the wBMS nodes, that senses the battery parameters and sends to the Light Weight Dual Manager (EV-L850 A1Z) over wBMS protocol. The kit also contains six cell simulator boards (AD12CSBZ) to simulate battery parameters.
