ADA4356

新規設計に推奨

設定可能なトランスインピーダンス、電流／ビット・レシーバーµModule

データシート (Rev. 0)

製品セレクション・テーブル

製品モデル: 1
1Ku当たりの価格: 最低価格：$148.44

Viewing:

製品情報

以下の機能を備えた、高性能な電流入力、データ・アクイジションμModule
- プログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）
- 完全差動アンプ（FDA）
- 設定可能なアナログ・ローパス・フィルタ（LPF）
- 14ビット、125MSPS ADC
- 選択可能な3つのゲイン
- ADC用1.8V LDOを内蔵

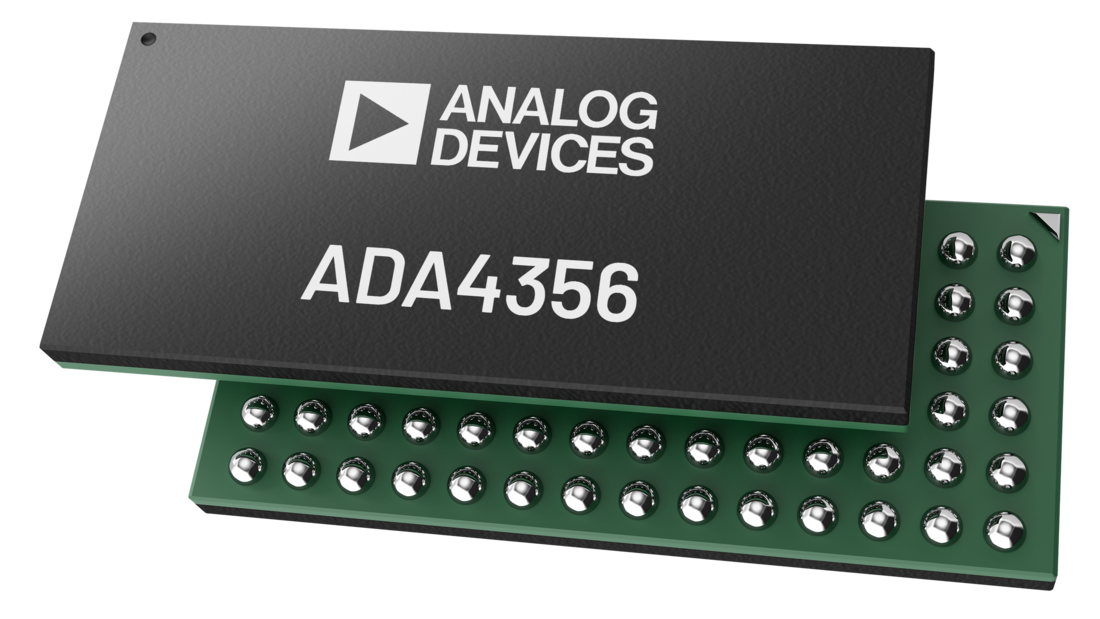

小型のフォーム・ファクタ：12.00mm × 6.00mm BGA
3.3Vの単電源で動作
PGTIA選択可能ゲイン、シングル20nsパルス感度
- T_Z = 133kΩ、250nA～10μA
- T_Z = 11kΩ、1μA～100μA
- T_Z = 4.54kΩ、10μA～300μA

オプションの外部分流回路により、最大60mAの電流検出が可能
高速入力過負荷回復
ノイズ・リダクションとアンチエイリアス・フィルタリング用のアナログ・フィルタ
- 1.0MHzおよび100MHzのLPF帯域幅を選択可能
低入力換算電流ノイズ：3.5nA RMS
- T_Z = 133kΩ、1MHzアナログ・フィルタ
サンプル・レートが最大125MSPSの14ビットADC
- シリアルLVDSデータ出力
- シリアル・ペリフェラル・インターフェース（SPI）制御
静止時電力：546mW、LDOイネーブル
温度範囲：-40°C～+85°C

ADA4356は、低ノイズ、広ダイナミック・レンジの電流入力A/Dコンバータ（ADC）μModuleです。サイズ重視のアプリケーションでスペースを節約できるよう、ADA4356には、設定可能なゲインとフィルタ特性を備えた、完全な電流／ビット・データ・アクイジション・ソリューションの実現に必要な能動部品と受動部品がすべて搭載されています。

ADA4356の高速トランスインピーダンス・アンプ（TIA）フロント・エンド・アンプは20nsのパルス幅をサポートしているため、ToF測定で高い空間分解能が得られ、大きな入力信号からの高速オーバードライブ回復を実現できます。ADA4356には、設定可能なTIAゲイン用として、選択可能な3つのTIA帰還抵抗値が備わっています。

内部のアナログ・ローパス・フィルタは100MHzまたは1MHzのカットオフ周波数を提供し、広帯域ノイズを低減すると共に、ADC入力のアンチエイリアシング・フィルタとして機能します。低帯域幅の信号では、1MHzのフィルタ構成によりノイズがさらに低減されます。

TIAおよびフィルタ・ブロックに続いて、14ビット・パイプラインADCがアナログ信号を125MSPSで変換し、各レーン最大1GBPSで動作する直列・低電圧差動信号伝送（LVDS）データ・レーン2つを介して、デジタル化された信号を出力します。データ・クロック出力は（DCO）は最大500MHzの周波数で動作し、ダブル・データ・レート（DDR）動作にも対応しています。

アプリケーション

Time of Flight（ToF）
電流からビットへの変換
レンジ・ファインダ
光ファイバ・センシング
光時間領域反射率測定（OTDR）

製品モデル: 1
1Ku当たりの価格: 最低価格：$148.44

ドキュメント

データシート 2

ADA4356: Programmable Transimpedance, Current to Bits Receiver μModule Data Sheet (Rev.0) 10/28/2025

ADA4356: プログラマブルなトランスインピーダンスを備えた電流／ビット変換レシーバμModule データシート (Rev.0) 10/28/2025

ユーザ・ガイド 1

EVAL-ADA4356EBZ User Guide: Evaluating the ADA4356, Programmable Transimpedance, Current to Bits Receiver μModule (Rev.0) 12/17/2025

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

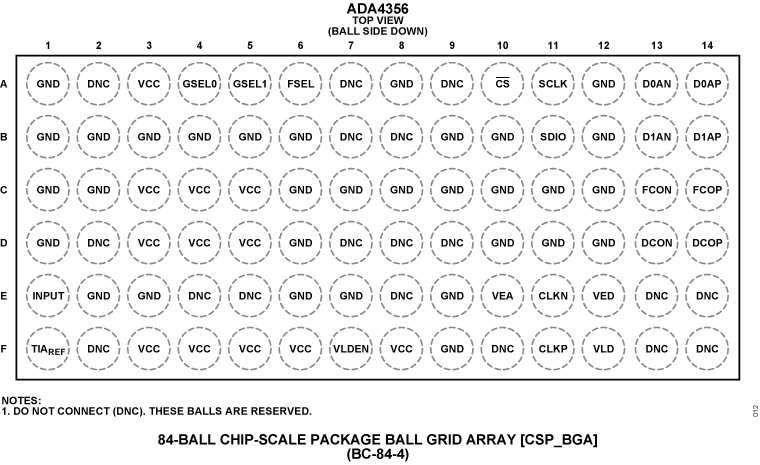

ADA4356ABCZ	84-Ball CSP-BGA (12mm x 6mm x 1.5mm)	Material Declaration Reliability Report パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
リニア・レギュレータ 1
LT3045	新規設計に推奨	20V、500mA、超低ノイズ、超高PSRRのリニア・レギュレータ

評価用キット

ADA4356（プログラム可能なトランスインピーダンス、電流／ビット・レシーバーμModule）の性能評価

今すぐ購入詳細を表示

機能と利点

ADA4356（12mm × 6mm、84ボールのボール・グリッド・アレイ（BGA）パッケージ収容のシングル・チャンネル、電流入力A/Dコンバータ（ADC）μModule）のフル機能評価用ボード
ACE（分析、制御、評価）ソフトウェア・プラグインを利用したデバイスの設定、データ・キャプチャ、性能評価が可能
電源ソリューションと入力電流源を内蔵
電流範囲拡張用の入力信号分流器を内蔵
3ピン・ヘッダー経由でTIAゲイン・ロジック制御に対応
ボードの電源を素早く診断するためのセルフ・デバッグ回路
FMC互換、ZedBoard用に構成（ただし、他のFMCベースFPGAを使用して制御することも可能）

製品詳細

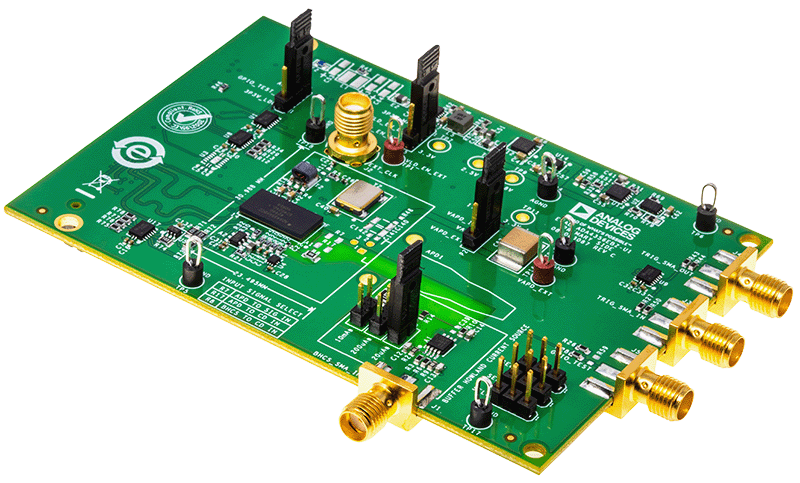

EVAL-ADA4356EBZ評価用ボードはADA4356の性能を評価できるように設計されています。ADA4356は、プログラム可能な3つのゲインと選択可能な2つの内部アナログ・ローパス・フィルタを備えた、シングル・チャンネル、低ノイズ、広ダイナミック・レンジ、電流入力A/Dコンバータ（ADC）μModuleであり、12mm × 6mm BGAパッケージに収められています。この評価用ボードは、アナログ・デバイセズのACE（分析、制御、評価）ソフトウェアを使用してADA4356の機能にアクセスします。

EVAL-ADA4356EBZ評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）コネクタを介し、Digilent ZedBoardに接続して使用するように設計されています。

EVAL-ADA4356EBZ評価用ボードがサポートする主な機能は次のとおりです。

低電圧デジタル信号（LVDS）データ出力インターフェース
プログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）、ローパス・フィルタ（LPF）、シリアル・ペリフェラル・インターフェース（SPI）およびSecure Shell（SSH）によるADC設定
本ボードのメイン回路に電力を供給する3.3V安定化電源、およびその他の安定化電源の生成機能を内蔵：2.5V、1.8V
評価を容易にする複数の入力オプションを内蔵
FPGAの柔軟な選択を可能にするレベル・シフタ

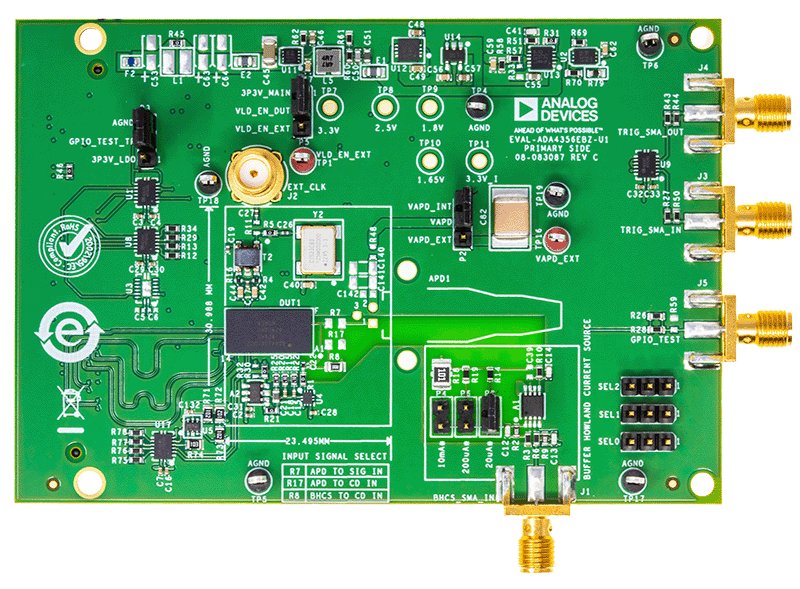

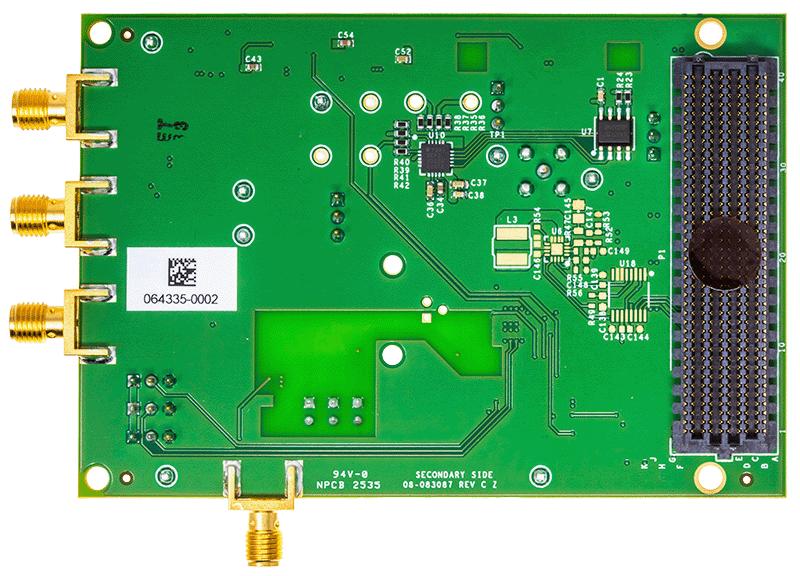

EVAL-ADA4356EBZ評価ボードは、寸法が3.957インチ × 2.717インチの6層プリント回路基板（PCB）です。図1は、本ボードの前面と背面を示しています。EVAL-ADA4356EBZ評価用ボードには、簡単なベンチ・セットアップを可能にする主要な回路とコンポーネントが搭載されており、追加のベンチ・トップ機器の必要性を最小限に抑えます。

ADA4356の詳細な仕様は、アナログ・デバイセズから入手できるADA4356のデータシートに記載されています。EVAL-ADA4356EBZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADA4356のデータシートを参照してください。
