EVAL-ADA4356EBZ

製品概要

EVAL-ADA4356EBZ評価用ボードはADA4356の性能を評価できるように設計されています。ADA4356は、プログラム可能な3つのゲインと選択可能な2つの内部アナログ・ローパス・フィルタを備えた、シングル・チャンネル、低ノイズ、広ダイナミック・レンジ、電流入力A/Dコンバータ（ADC）μModuleであり、12mm × 6mm BGAパッケージに収められています。この評価用ボードは、アナログ・デバイセズのACE（分析、制御、評価）ソフトウェアを使用してADA4356の機能にアクセスします。

EVAL-ADA4356EBZ評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）コネクタを介し、Digilent ZedBoardに接続して使用するように設計されています。

EVAL-ADA4356EBZ評価用ボードがサポートする主な機能は次のとおりです。

• 低電圧デジタル信号（LVDS）データ出力インターフェース
• プログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）、ローパス・フィルタ（LPF）、シリアル・ペリフェラル・インターフェース（SPI）およびSecure Shell（SSH）によるADC設定
• 本ボードのメイン回路に電力を供給する3.3V安定化電源、およびその他の安定化電源の生成機能を内蔵：2.5V、1.8V
• 評価を容易にする複数の入力オプションを内蔵
• FPGAの柔軟な選択を可能にするレベル・シフタ

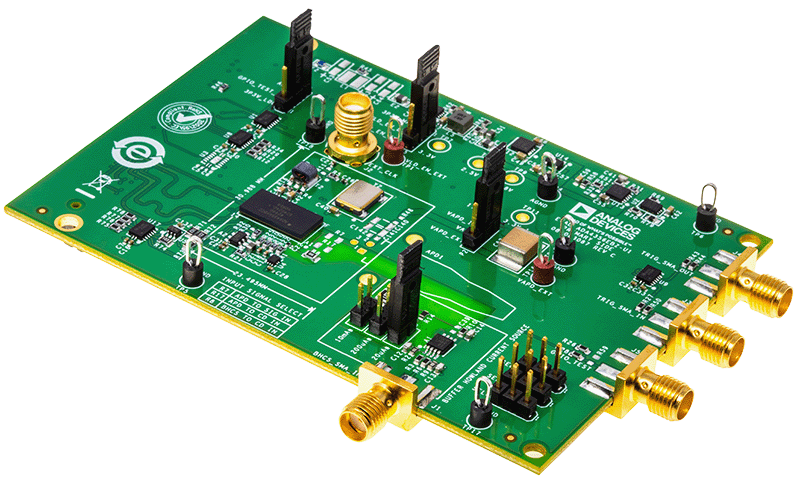

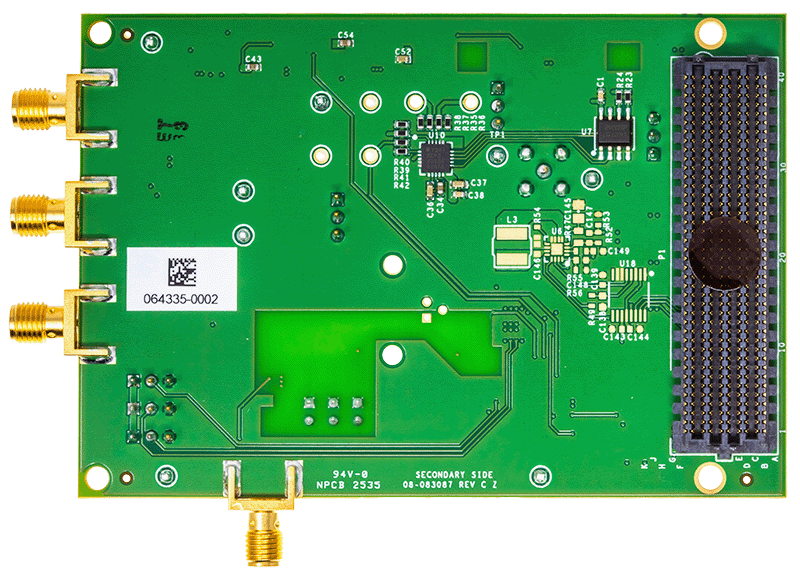

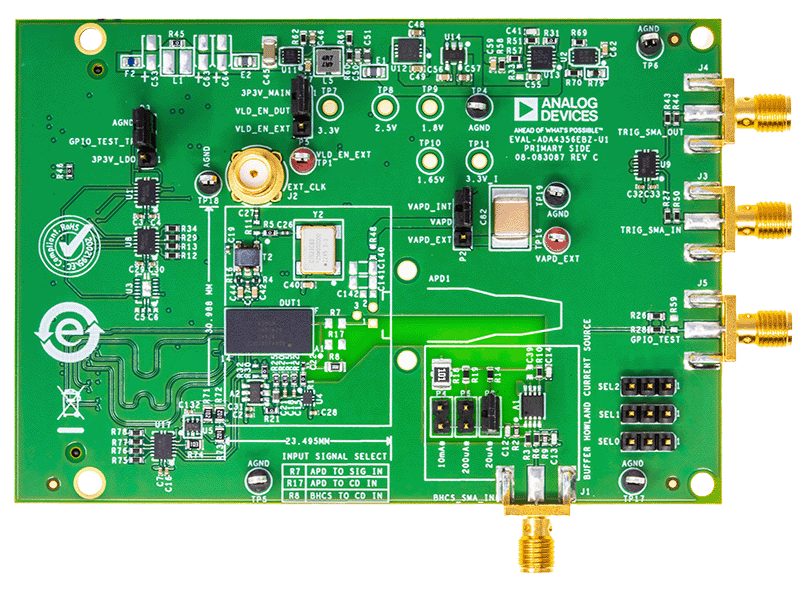

EVAL-ADA4356EBZ評価ボードは、寸法が3.957インチ × 2.717インチの6層プリント回路基板（PCB）です。図1は、本ボードの前面と背面を示しています。EVAL-ADA4356EBZ評価用ボードには、簡単なベンチ・セットアップを可能にする主要な回路とコンポーネントが搭載されており、追加のベンチ・トップ機器の必要性を最小限に抑えます。

ADA4356の詳細な仕様は、アナログ・デバイセズから入手できるADA4356のデータシートに記載されています。EVAL-ADA4356EBZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADA4356のデータシートを参照してください。
