製品概要
機能と利点
- AD977xファミリー：
AD9779：16ビット、1.0 GSPSのデュアルDAC
AD9778：14ビット、1.0 GSPSのデュアルDAC
AD9776：12ビット、1.0 GSPSのデュアルDAC - 低消費電力：1W（IOUTFS＝20mA、fDAC=1GSPS、4×インターポレーション）
- 自動トラッキング入力タイミング（Autotracking Input Timing）でのCMOSデータ・インターフェース
- 1.8/3.3Vの単電源動作
- アナログ出力：10～30mA（RL=25～50Ω）まで調整可能

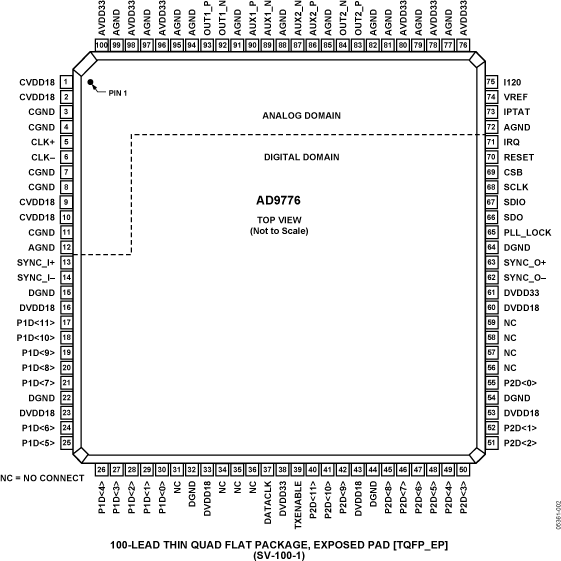

- 露出パドル付き100ピンTQFPパッケージ
- マルチチップ同期インターフェース
- 84dBのデジタル・インターポレーション・フィルタ・ストップバンド減衰
- デジタル反転Sincフィルタ
製品概要
1GSPSのサンプル・レートを提供する12ビット高性能、高周波デュアルD/Aコンバータ（DAC）のAD9776は、ナイキスト周波数までのマルチキャリアを生成できます。16ビットのAD9779、14ビットのAD9778とピン互換のファミリーを構成しており、性能よりもコストを優先させることができます。3つの製品は、複雑なデジタル変調／ゲイン／オフセット補償など、直接変換送信アプリケーションに最適な機能を備えています。DAC出力は、AD8349などのアナログ直交変調器とのシームレスなインターフェースを実現できるように最適化されています。シリアル・ペリフェラル・インターフェイス（SPI）によって、多くの内部パラメータを設定でき、ステータス・レジスタの読出しも可能です。出力電流は、10～30mAの範囲で設定できます。AD977xファミリーは高度な0.18μm CMOSプロセスによって製造されており、1.8V電源と3.3V電源で動作し、総消費電力は1W未満です。100ピンQFPパッケージで提供しています。
製品ハイライト
- 超低ノイズと優れた相互変調歪み（IMD）性能により、ベースバンドから中間周波数までのワイドバンド信号の高品質合成が可能です。
- シングルエンドCMOSインターフェースは、最大300MSPS（1×インターポレーション）の入力レートに対応します。
- CMOSプロセスで製造されたAD9779は、ダイナミック性能を高める独自のスイッチング技術を使用します。
- AD9779の電流出力は、さまざまなシングルエンド回路または差動回路トポロジ用に簡単に設定できます。
アプリケーション
- 無線インフラストラクチャ
WCDMA、CDMA2000、TD-SCDMA、WiMAX - ワイドバンド通信
LMDS/MMDS、ポイント・ツー・ポイント - 計測器
- RF信号発生器、任意波形発生器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
ツールおよびシミュレーション
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9776BSVZ | 材料宣誓書（MD） | 信頼性データ | 100-Lead TQFP (14mm x 14mm w/ EP) | |
| AD9776BSVZRL | 材料宣誓書（MD） | 信頼性データ | 100-Lead TQFP (14mm x 14mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
