製品概要
機能と利点
- 125MSPSのサンプル・レートを保証（AD9445BSV-125）
- 30MHzおよび31MHzの100dbツートーンSFDR
- 70MHz入力で73.5dBのS/N比
- 225MHz入力で85dBcのSFDR
- 優れた直線性
DNL＝±0.25LSB（typ）
INL＝±0.8LSB（typ）
- 2.3Wの消費電力
- 3.3Vおよび5Vの電源動作
- 2.0～3.2Vp-pの差動フルスケール入力

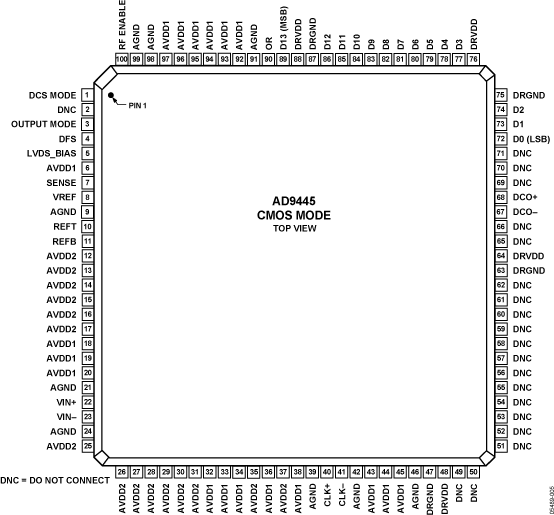

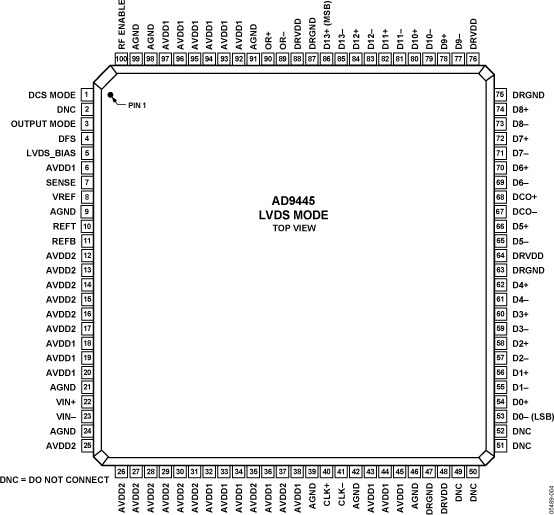

- LVDS出力（ANSI-644互換）またはCMOS出力
- データ形式の選択（オフセット・バイナリまたは2の補数）
- 出力クロックが使用可能
製品概要
AD9445は、IFサンプリング・トラック＆ホールド回路を内蔵する14ビット、モノリシックのサンプリングA/Dコンバータ（ADC）です。低消費電力、小型サイズ、および使いやすさを追求して最適化されています。本デバイスは最大105MSPSの変換レートで動作し、携帯電話基地局で使用されているマルチキャリア、マルチモードのレシーバに最適です。
このADCの完全な性能動作を実現するには、3.3Vおよび5.0Vの電源と低電圧の差動入力クロックが必要です。ほとんどのアプリケーションでは、リファレンスあるいはドライバ部品を外付けする必要がありません。データ出力はLVDS互換性（ANSI-644規格）またはCMOS互換性を備えており、パターン配線の距離を短くするために電流全体の低減手段が組み込まれています。
ユーザは、データ形式や出力データモードなどの各種動作条件を任意に選択できます。
AD9445は100ピンの表面実装プラスチック・パッケージ（100ピンTQFP/EP）で提供され、その仕様は－40～＋85℃の拡張工業用温度範囲（1）で規定されています。
製品のハイライト
- 高性能：マルチキャリア、マルチモードの3Gおよび4G携帯電話基地局用レシーバ向けとして非常に優れたSFDR性能
- 使いやすさ：リファレンスとトラック＆ホールド回路を内蔵。出力クロックを備えているためデータの取り込み動作が簡単です。
- 鉛フリーの100ピンTQFP/EPパッケージ
- クロックのデューティ・サイクル安定化器は、広範囲のクロック・パルス幅でADCの性能全体を維持します。
- OR（アウトオブレンジ）出力は、信号が指定の入力電圧範囲を超えたときを示します。
アプリケーション
- マルチキャリア、マルチモードの携帯電話レシーバ
- アンテナ・アレイの位置決め
- パワーアンプのリニアライゼーション
- レーダー、赤外線画像処理
- 広帯域無線
- 医療画像処理
- 通信計測機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-1408: Using the AD8376 VGA to Drive Wide Bandwidth ADCs for High IF AC-Coupled Applications (Rev. B)7/22/2016
-
AN-282: サンプル・データ・システムの基本2/14/2015
-
AN-1204: Using the ADL5562 Differential Amplifier to Drive Wide Bandwidth ADCs (Rev. A)5/8/2013
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008
-
AN-737: ADIsimADCによるADCモデリングの方法 (Rev. B)11/9/2007
-
AN-807: Multicarrier WCDMA Feasibility (Rev. 0)11/9/2007
-
AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)11/9/2007
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006
-
AN-586: 高速A/DコンバータのためのLVDSデータ出力 (Rev. 0)9/22/2006
-
AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)12/14/2004
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004
-
AN-501: アパーチャ不確定性とADCシステム性能 (Rev. A)11/29/2004
-
AN-741: 位相ノイズの知られざる特性 (Rev. 0)11/29/2004
-
高速A/Dコンバータ（ADC）のテストと評価について (Rev. AN-835)1/1/2000
-
FAQ7/26/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
-
高速差動ADCドライバの「交通規則」5/1/2009 アナログ・ダイアログ
-
アプリケーション・エンジニアに尋ねる— 36 広帯域A/Dコンバータ・フロントエンド設計についてII：ADCにはアンプ駆動かトランス駆動か？2/1/2007 アナログ・ダイアログ
-
Wideband A/D Converter Front-End Design Considerations: When to Use a Double Transformer Configuration7/1/2006 アナログ・ダイアログ
-
ADCの入力ノイズ：良いノイズと悪いノイズと厄介なノイズ 良いノイズとはノイズ・ゼロのこと?2/1/2006 アナログ・ダイアログ
-
アプリケーションの種類に応じ、ADCのアーキテクチャを適切に選択する6/1/2005 アナログ・ダイアログ
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
IBISモデル
AD9445 IBIS Models
MathWorks®
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9445BSVZ-105 | 材料宣誓書（MD） | 信頼性データ | 100-Lead TQFP (14mm x 14mm) | |
| AD9445BSVZ-125 | 材料宣誓書（MD） | 信頼性データ | 100-Lead TQFP (14mm x 14mm) | |
| ウェハ・ファブリケーション・データ |
