製品概要
機能と利点
- 低消費電力
- 590mW@65MSPS(ナイキストまでの入力周波数)
- 340mW@40MSPS(ナイキストまでの入力周波数) - 電圧リファレンスとサンプル&ホールド・アンプを内蔵
- 750MHzのアナログ入力帯域幅
- S/N比=73dBc(ナイキストまでの周波数)
- SFDR=86dBc(ナイキストまでの周波数)
- DNL:±0.7LSB
- 全動作温度範囲でノー・ミスコードを保証
- 1~2Vp-pの差動アナログ入力範囲
- +5.0Vのアナログ単電源、3/5Vのドライバ電源
- アウト・オブ・レンジ・インジケータ
- バイナリまたは2の補数の出力データ

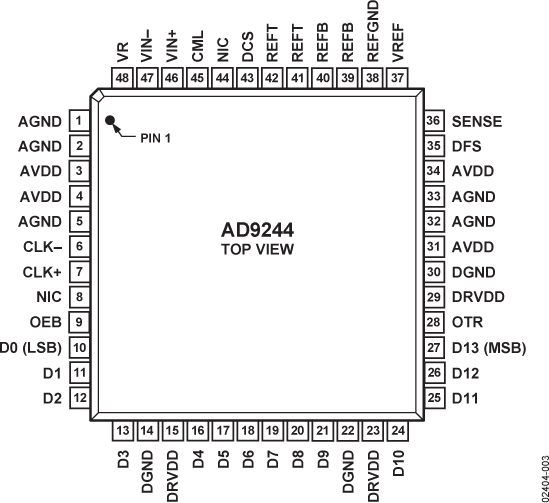

- 48ピンLQFPパッケージ
製品概要
AD9244は5Vの単電源で動作するモノリシック、14ビット、65MSPSのA/Dコンバータで、高性能サンプル&ホールド・アンプと電圧リファレンスを内蔵しています。出力誤差補正ロジック付きのマルチステージ差動パイプライン・アーキテクチャを採用していることで、65MSPSのデータレートで14ビット精度を提供し、全動作温度範囲でノー・ミスコードを保証します。
プログラマブル電圧リファレンスを内蔵していますが、アプリケーションのDC精度および温度ドリフト条件に合わせるために、外部電圧リファレンスも選択できます。
差動のクロック入力を使用して、内部変換サイクルのすべてを制御します。デジタル出力データは、ストレート・バイナリまたは2の補数の出力フォーマットで表すことができます。アウト・オブ・レンジ(OTR)信号はオーバーフロー状態を示し、最上位ビットとともに使用して、ローまたはハイのオーバーフローを区別します。
CMOSプロセスで製造されるAD9244には、48ピンの表面実装プラスチック・パッケージ(LQFP)があり、工業用温度範囲(-40~+85℃)で仕様が規定されています。
