製品概要
機能と利点
- 高集積されたクワッドDAC
- オンチップの4096×12ビット・パターン・メモリ
- DDSを内蔵
- 消費電力＠3.3V：4mA出力
- 315.25mW＠180MSPS
- パワーダウン・モード：5mW未満＠3.3V
- 電源電圧：1.8V～3.3V
- ナイキスト周波数までのSFDR：86dBc＠10MHz出力
- 1kHzオフセットでの位相ノイズ、180MSPS、4mA：－140dBc/Hz
- 差動フルスケール電流出力：8mA（max）＠3.3V
- 小型フォットプリント：32ピンLFCSP、5mm×5mm、3.5mm×3.6mmの露出パッド
- RoHS準拠パッケージ
製品概要
AD9106、TxDAC®と波形発生器、はダイレクト・デジタル・シンセサイザ（DDS）を持った複雑な波形発生のためのパターン・メモリをオンチップに集積した、高性能のクワッドDACです。DDSは、10.8Hz/LSBの周波数分解能を提供し、24ビットのチューニング・ワードを持つ、最大180MHzのマスタ・クロックのサイン波発生器の12ビット出力です。DDSは、4個のDACごとにすべてがシングル周波数出力を持ち、4個のDACそれぞれが独立してプログラム可能な位相シフト出力を備えています。
SRAMのデータは、直接格納されている波形を含むことができ、振幅変調パターンはDDS出力またはDDS周波数のチューニング・ワードに適用されます。
内部のパターン制御用ステート・マシーンによって、ユーザーは4個全てのDACと同様に、各DACチャンネル上の信号出力に対してパターン期間内でのスタート遅延も、プログラムすることができます。
SPIインターフェースを使用してアクセスするレジスタは、SRAM内にデジタル波形発生器と負荷パターンを設定するために使われます。
4個のDAC内に、それぞれの方法で、デジタル信号に適用されるゲイン調整ファクタとオフセット調整があります。
AD9106は、優れたAC性能とDC性能を提供し、最大180 MSPSのDACサンプリング・レートをサポートします。AD9106は1.8V～3.3Vの柔軟な電源電圧動作範囲と低消費電力を持つため、ポータブルおよび低消費電力アプリケーションに最適です。
アプリケーション
- 医療機器
- 超音波トランスジューサの励起
- 携帯計測機器
- 信号ジェネレータ、任意波形ジェネレータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

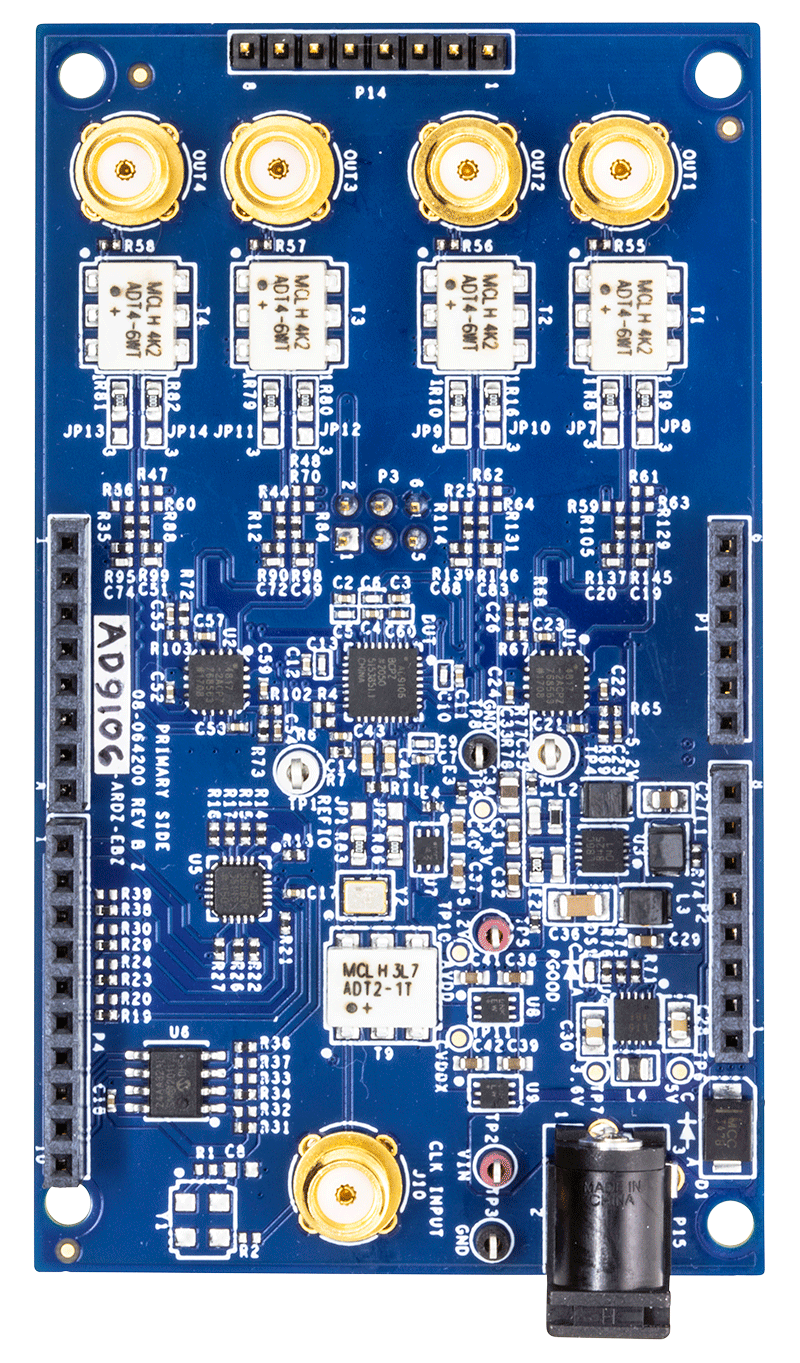

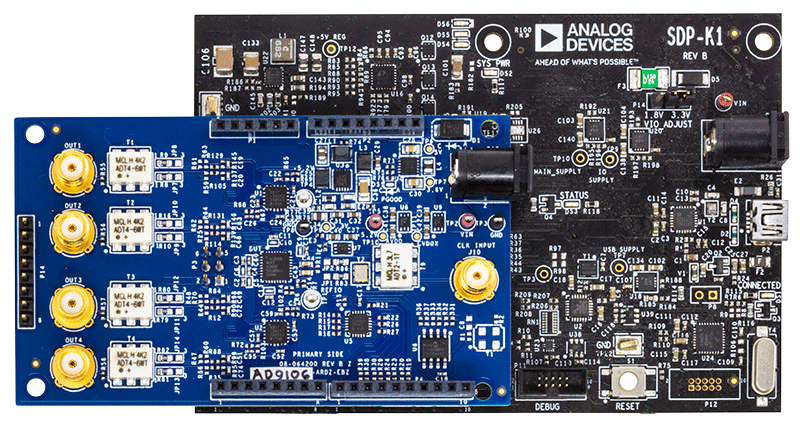

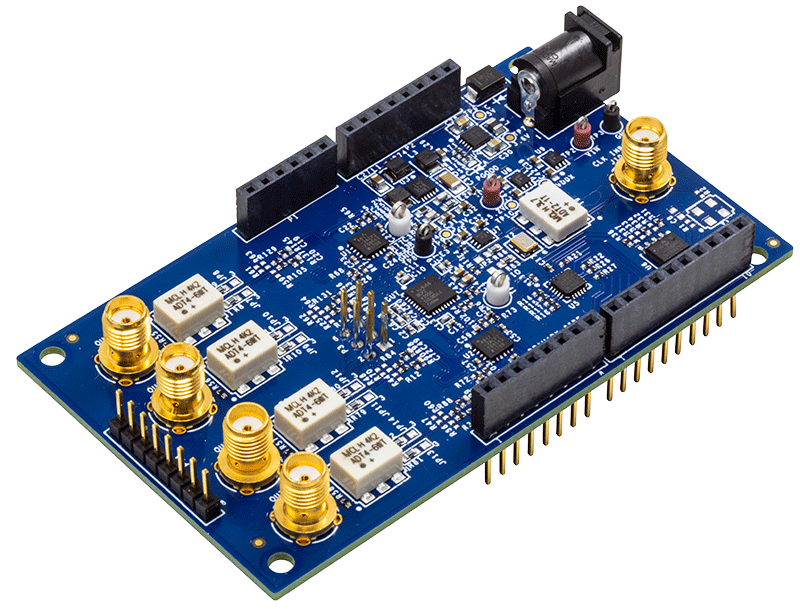

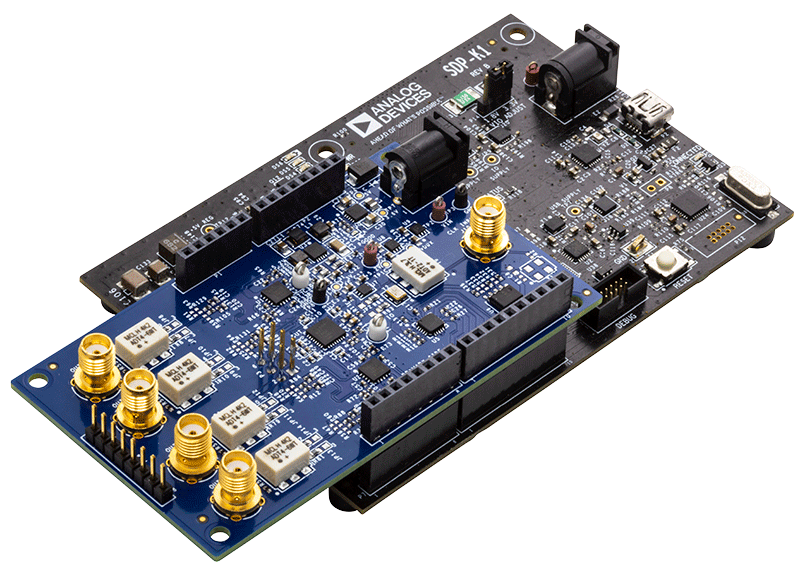

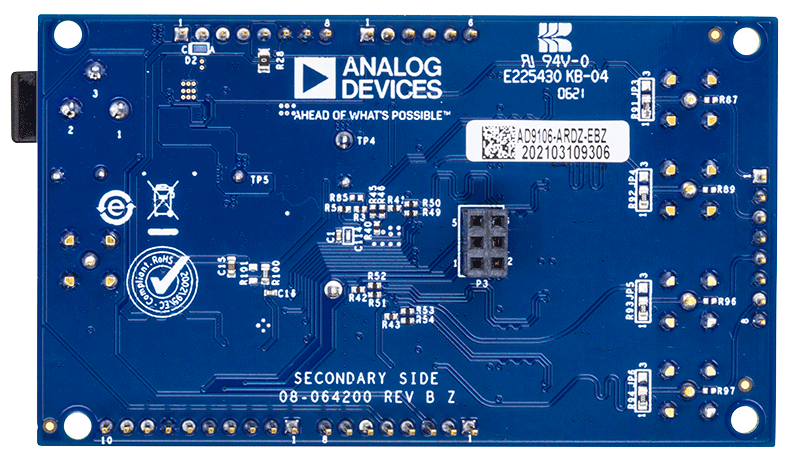

評価キット (1)
参考資料
-
UG-1539: EVAL-SDP-CK1Z User Guide4/13/2021
-
AD910x-ARDZ-EBZ User Guide4/12/2021WIKI
-
Mbed: User Guide for SDP-K13/18/2020WIKI
ソフトウェア & システム
ツールおよびシミュレーション
IBISモデル
設計ツール
ADIsimDDS（ダイレクト・デジタル・シンセサイザ）評価ツール ー ベータ版
ADIsimDDS は、選択したデバイスの総合的な性能を数式に基づいてモデル化し、表示します。リファレンス・クロック周波数と所望の出力周波数を入力すると、ADIsimDDS が必要な FTW を計算します。また、総合的なスペクトル性能の推定値をモデル化できるため、外付け再生フィルタの効果を確認できます。
おすすめ製品
AD9106 コンパニオン製品
推奨 Clocks
- For low jitter clocking: AD9514.
推奨 High Speed Amplifiers
- For Low Noise Amplification: ADA4817-1, ADA4817-2.
推奨 Receivers
- For transmitting high speed signals: AD8129.
