特長
- 極めて高温度での動作
-40℃～+210℃、FLATPACK
-40℃～+175℃、SOIC - レールtoレール出力
- 低消費電流：1.3 mA（max）
詳細はデータシートをご参照ください。 - AD8634-KGDのデータシート（英語pdf）はこちらからダウンロードできます
- KNOWN GOOD DIEでの供給も可能で、データシート上の仕様は完全に保証されています
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8634は、高精度、9.7MHz帯域幅、デュアルのオペアンプでレールtoレールの出力を特長としています。AD8634は、3 V～30V（または±1.5 V～±15V）で非常に高い温度での動作を保障しています。
AD8634は、AC性能および高精度DC性能の両方を必要とする、アプリケーションに最適となっています。広帯域幅、低ノイズおよび高精度の組み合わせによって、AD8634は、フィルタや各種センサーとのインターフェースを含む、幅広いさまざまなアプリケーションにとって有用となっています。
このデュアル・チャンネルのオペアンプは、-40℃～+175℃の動作温度範囲を持った、8ピンSOICパッケージで提供されます。 またこの製品は、-40℃～+210℃の動作温度範囲を持った、8ピン・セラミック・フラット・パック（FLATPACK）パッケージも用意されています。 両方のパッケージは、極めて高い温度での耐性用として設計されており、最大温度定格で最大1000時間の動作で評価されています。 AD8634は、益々増え続けている、アナログ・デバイセズ社が提供する、高温度品質評価製品シリーズ製品の1つです。
入手可能な高温度製品の全製品のセレクション・テーブルについては、高温度製品リストを参照してください。またwww.analog.com/jp/hightempにて品質評価データの入手可能です。
アプリケーション
- 地下穴掘削と地下穴用計測器
- 航空電子機器
- 重工業用機器
- 高温度環境下でのモニタリング
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
3
1Ku当たりの価格
最低価格：$80.04
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD8634
資料
5
Filters
1つが該当
すべて
-
すべて
-
データシート
-
アプリケーション・ノート
すべて
-
すべて
-
English
-
中国語
-
日本語
データシート
2
アプリケーション・ノート
3
HTML
更新 07/24/2020
English
HTML
更新 07/24/2020
中国語
HTML
更新 07/24/2020
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 7
リファレンス設計 1
チュートリアル 4
Analog Dialogue 1
ビデオ
1
設計リソース 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD8634-KGD-CHIP | CHIPS OR DIE |
|
|
| AD8634HFZ |
8-Lead Flatpack
|
|
|
| AD8634HRZN |
8-Lead SOIC
|
|
- AD8634-KGD-CHIP
- ピン／パッケージ図
- CHIPS OR DIE
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8634HFZ
- ピン／パッケージ図
-
8-Lead Flatpack
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8634HRZN
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2

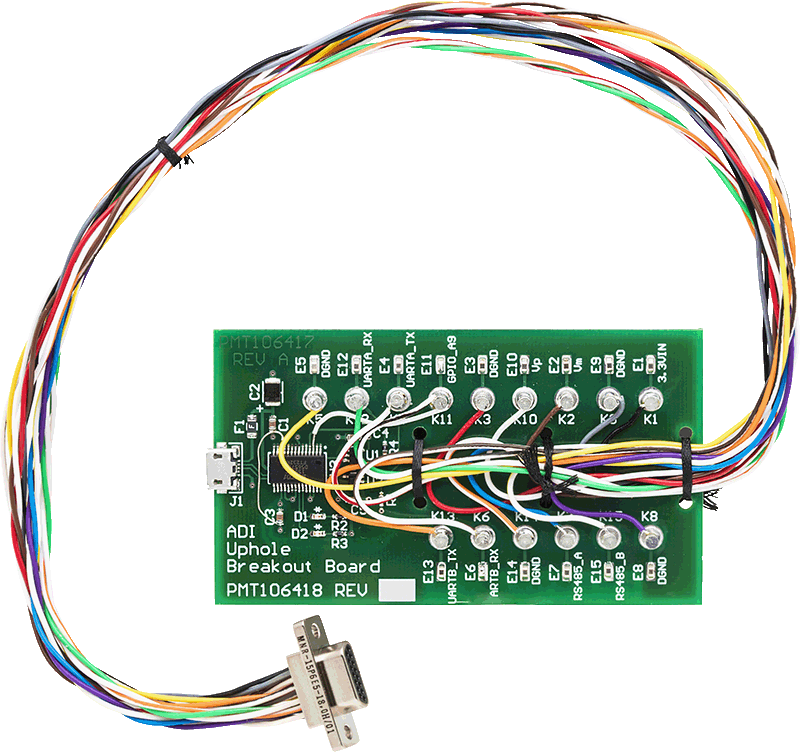

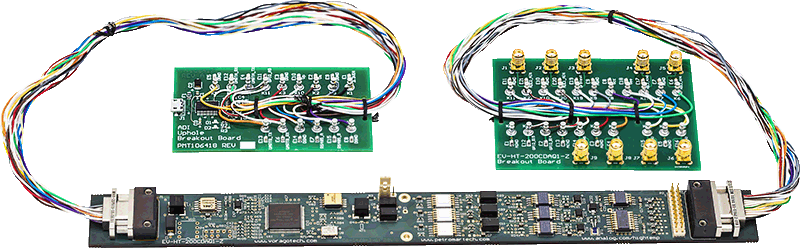

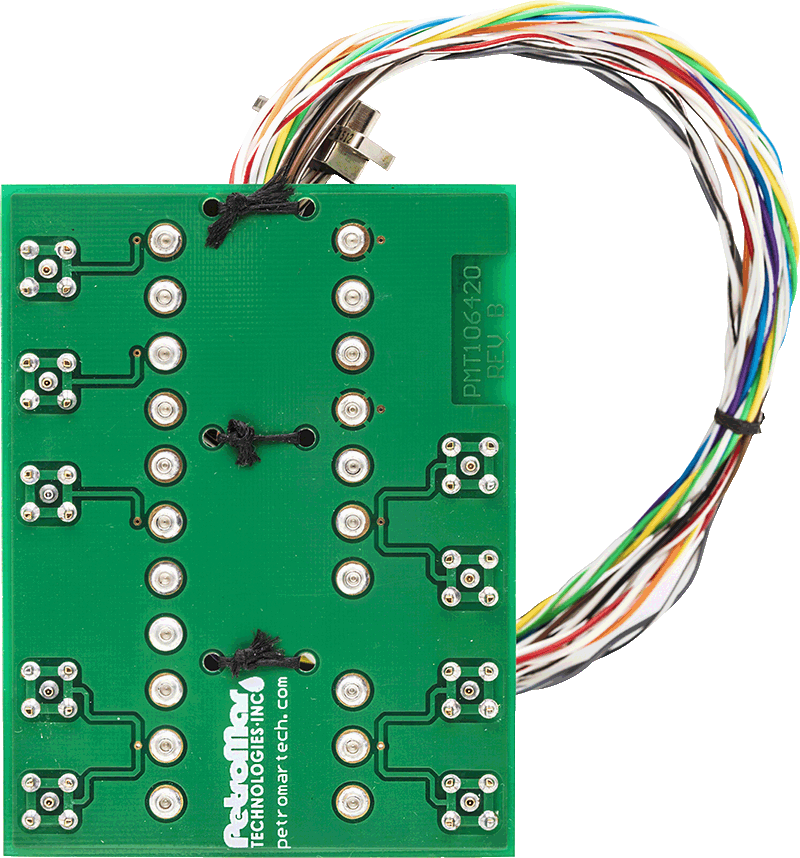

EV-HT-200CDAQ1
200°C High Temperature Data Acquisition and Control System Reference Design
200°C High Temperature Data Acquisition and Control System Reference Design
機能と利点
- Complete high temperature data acquisition reference platform with all components and assembly materials rated to at least 200°C
- 10 channels of high precision analog to digital conversion
- (2) Direct channels, 400ksps max
- (8) Multiplexed channels, 16ksps max (including temp sensor)
- Multiple GPIO for external control and optional external triggering
- Complete software package including
- Optimized firmware with RTOS for multiple modes of data acquisition
- PC Host software for control, viewing and logging data
- Source code available for all software
- Form factor compatible with downhole oil/gas exploration instrumentation

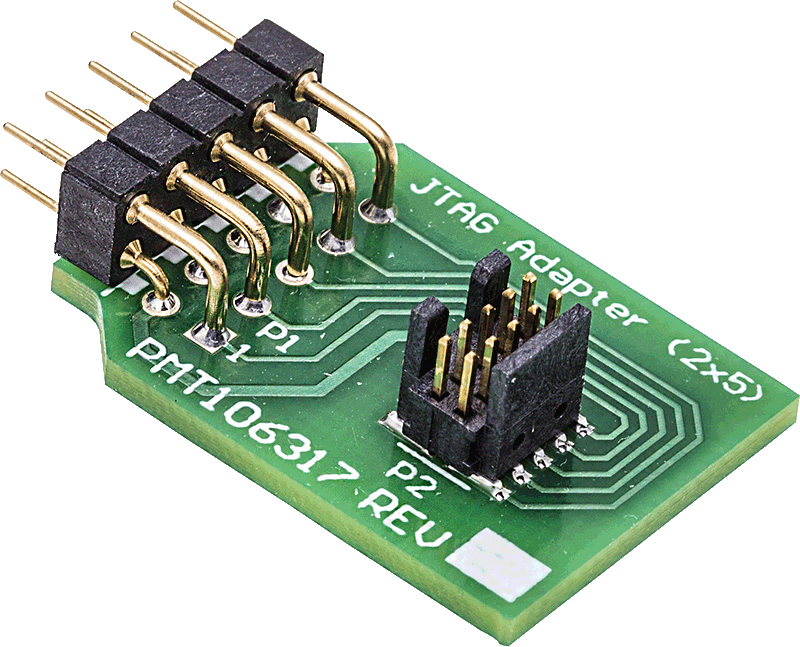

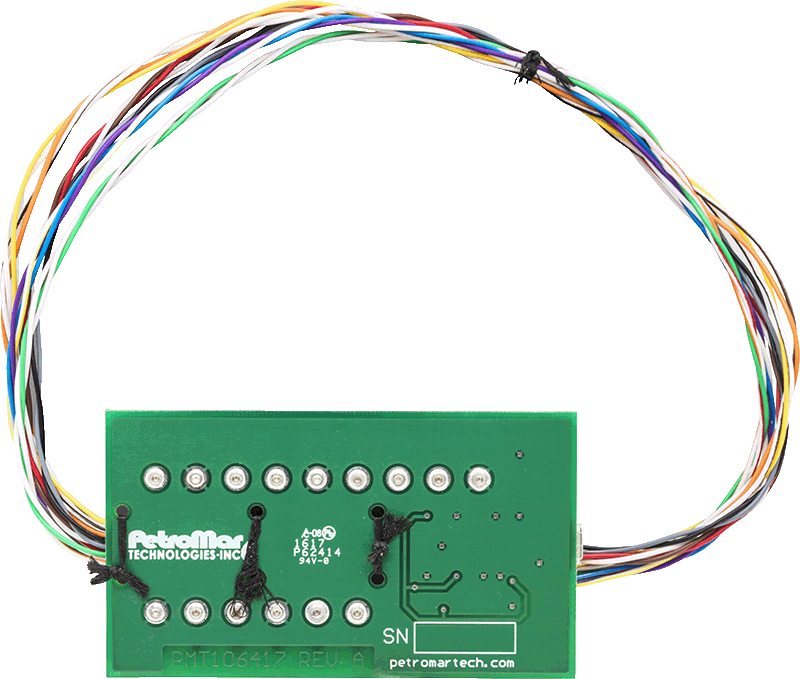

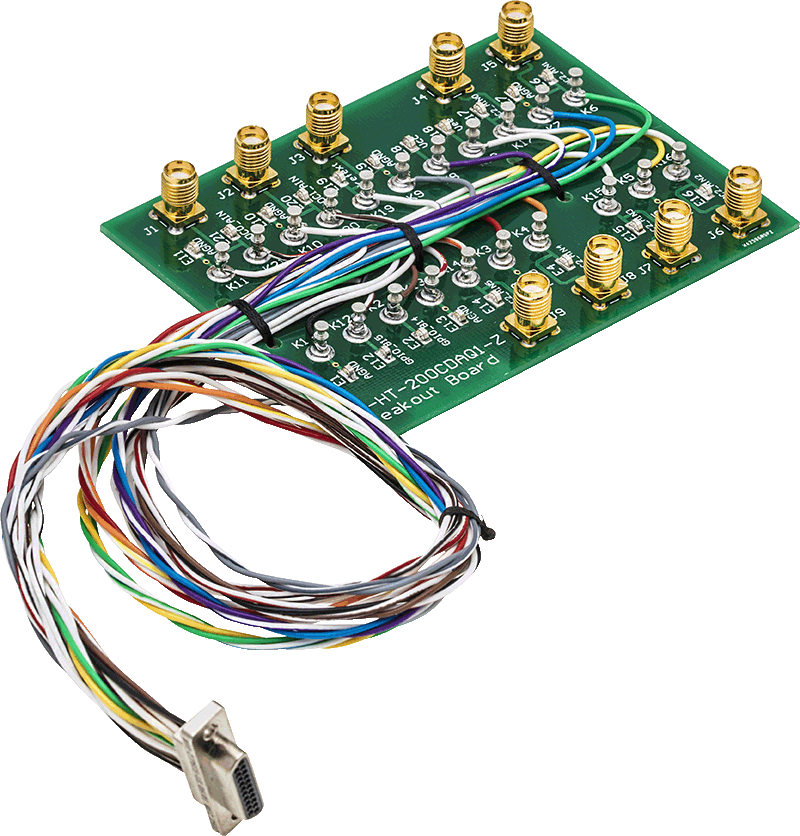

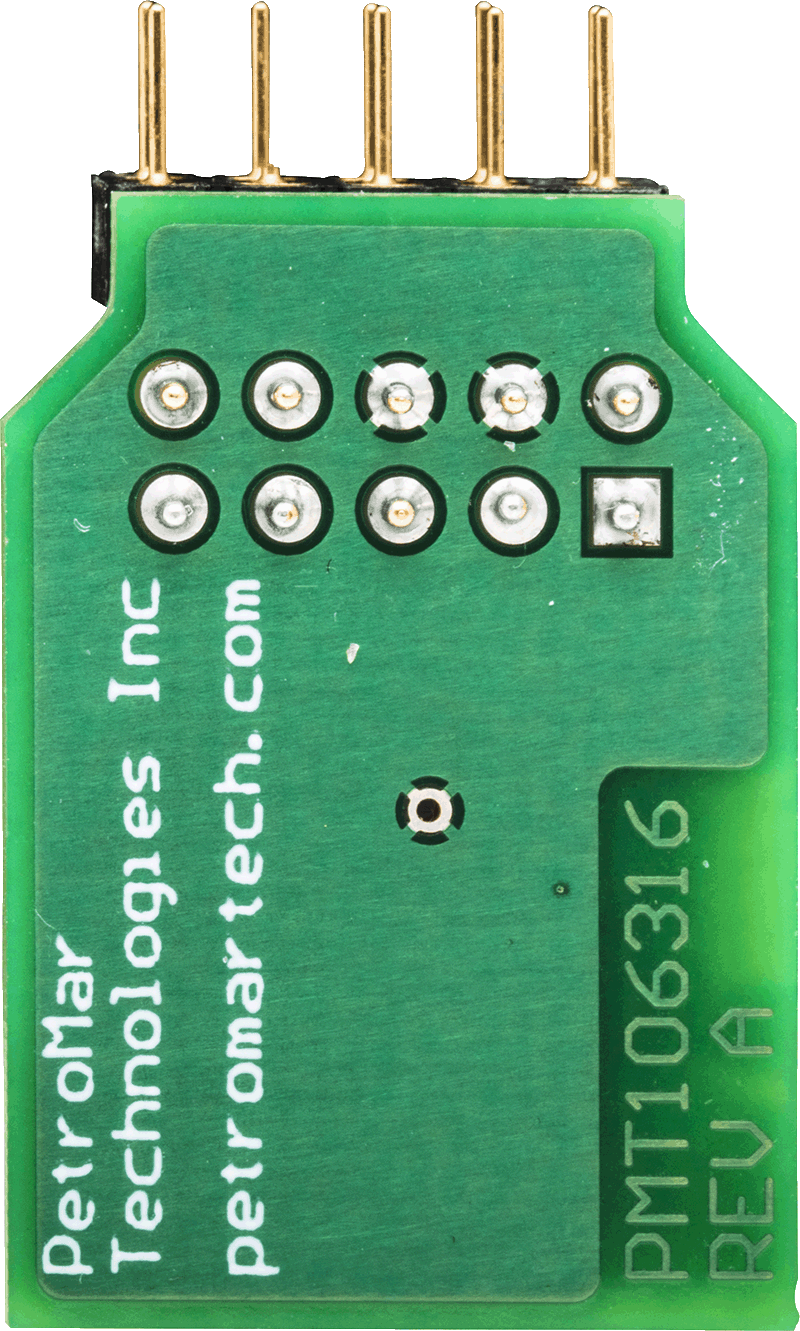

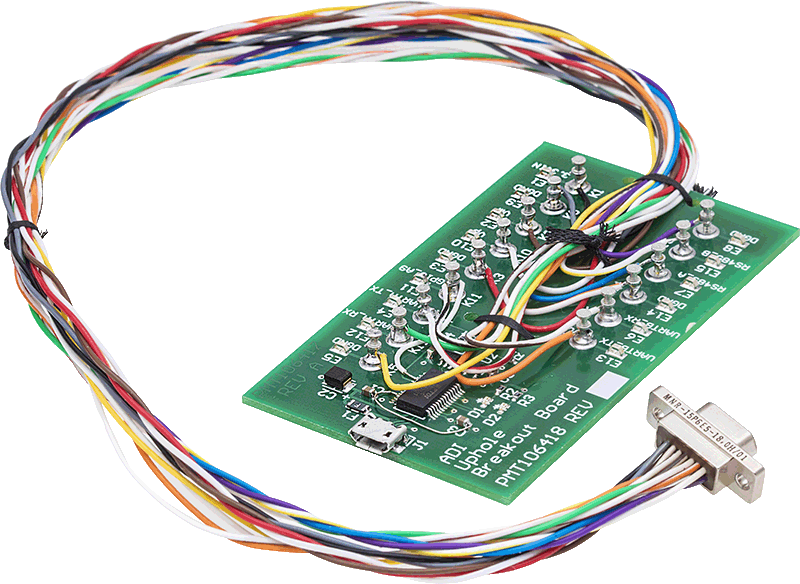

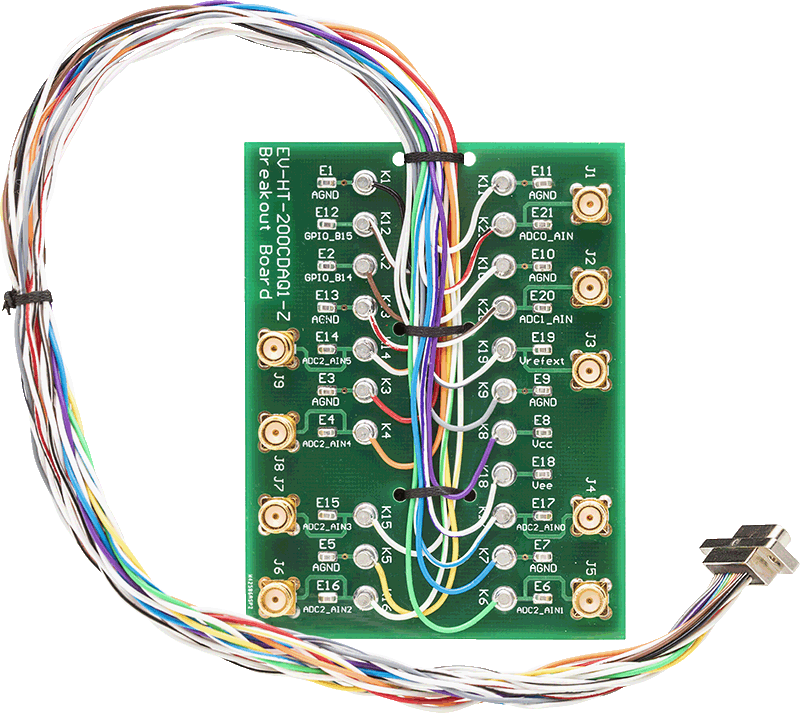

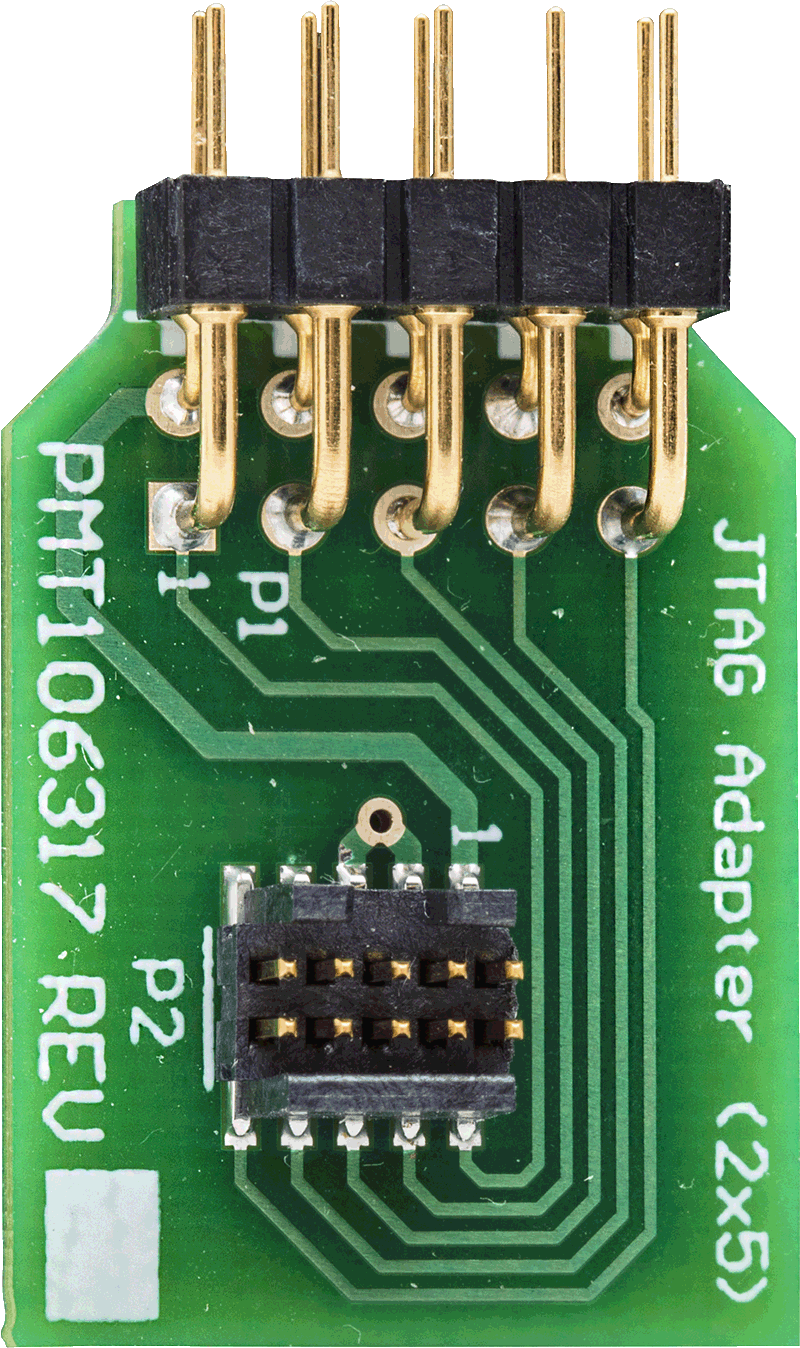

- Kit includes analog and digital/power breakout boards for rapid evaluation
製品の詳細

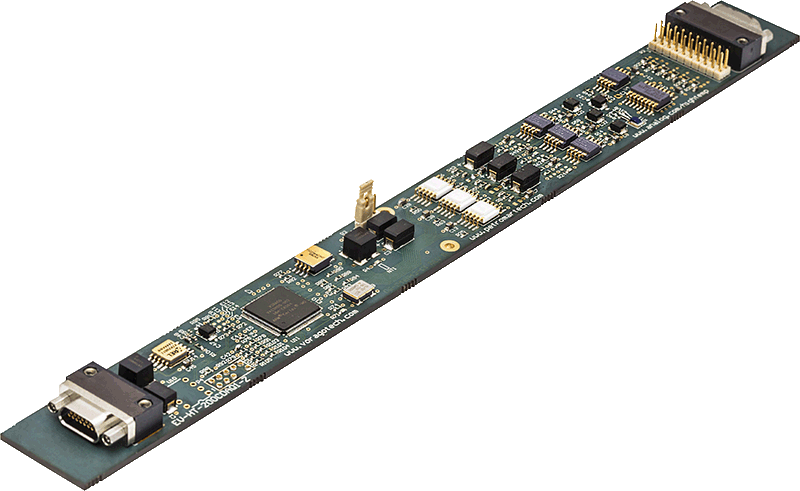

EV-HT-200CDAQ1 builds on the CN0365 analog front end reference design from with the goal of providing a foundation for a high temperature, low power microcontroller-based data acquisition and control solution that meets the requirements for many downhole instrumentation and other high temperature applications. Based upon the AD7981 analog-to-digital SAR converter, this reference design demonstrates a full featured system with two high speed simultaneously sampled channels along with 8 additional multiplexed channels suitable for covering the acquisition requirements of a broad range of downhole tools (10 channels total). This analog front end is connected to the VORAGO Technologies VA10800 ARM® Cortex®-M0 based microcontroller via multiple SPI ports. Once acquired, the data can be processed locally or transmitted via a UART or optional RS485 communications interface. Other supporting components on the board, including memory, clock, power and passives are all rated for high temperature operation by their respective suppliers and verified to operate reliably at 200°C or higher. In addition to the hardware, open source firmware is supplied for the project using FreeRTOS with optimized drivers and data acqusition protocol with multiple modes of operation. Open source PC software included allows the users to connect to the board via UART to control acquisition modes, view data, log data and perform signal analysis. This platform is suitable for reference design, rapid prototyping (such as new sensor techniques) and lab testing of high temperature instrumentation systems.
資料
EVAL-OPAMP-2
EVAL-OPAMP-2評価用ボード
製品の詳細
汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。
- EVAL-PRAOPAMP-2CPZ（デュアル8ピンLFCSP）CP-8
- EVAL-PRAOPAMP-2RMZ（デュアル8ピンMSOP）RM-8
- EVAL-PRAOPAMP-2RZ（デュアル8ピンSOIC）R-8
ツールおよびシミュレーション 5
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
アナログ・フォトダイオード・ウィザード
シグナル・チェーン・デザイナー – BETA版
アナログ・フィルタ・ウィザード
SPICEモデル 1
リファレンス・デザイン 1
CN0365
高温環境用の 16 ビット、600kSPS、低消費電力、データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
