AD8452

バッテリのテストおよびフォーメーション・システム用の高精度統合型アナログ・フロント・エンド、コントローラおよび PWM

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.89
特長
  • 20 Ah 以下のシステム向け、トランスペアレントで自動的なスイッチオーバーによる、定電流、定電圧のバッテリ・テストおよびフォーメーション・モード
  • 電圧と電流の高精度な測定
  • 独立したフィードバック制御ブロック
  • 出荷時微調整済みの高精度計測器および差動アンプ
    • 電流検出ゲイン用の計装アンプ: 66 V/V
    • 電圧検出ゲイン用の差動アンプ: 0.4 V/V
  • 温度に対する安定性: オフセット電圧ドリフト <0.6 μV/°C(最大)
  • ゲイン・ドリフト: <3 ppm/°C(最大)
  • 電流検出 CMRR: 120 dB(最小値)
  • 充電/放電のために広く用いられている SMPS 制御
  • 内蔵ランプ電圧による PWM の高直線性
  • お客様が制御できる 50 kHz ~ 300 kHz のスイッチング周波数
  • 調整可能な位相シフトによる同期入出力
  • プログラマブルなソフトスタート
製品概要
show more Icon

AD8452 は、大容量バッテリのテストおよびフォーメーション向けに、単一のシリコン・プラットフォームに高精度アナログ・フロント・エンド・コントローラとスイッチ・モード電源(SMPS)パルス幅変調器(PWM)ドライバを統合しています。高精度計装アンプにより、バッテリの充電/放電電流を測定するとともに、同じく高精度な差動アンプでバッテリ電圧を測定します。レーザー・トリミングされた内蔵抵抗ネットワークが計装アンプと差動アンプのゲインを設定し(それぞれ 66 V/V、0.4 V/V)、全定格動作温度範囲で AD8452 の性能を安定させます。

ISET および VSET 入力に高精度の制御電圧を適用することで、バッテリのサイクル電流/電圧において必要なレベルを実現できます。充電と放電の実際の電流レベルは、システム・パラメータに従って注意深く値が選択され、(通常は、高電力、高精度のシャント抵抗によって)検出されます。定電流(CC)/定電圧(CV)ループ統合間のスイッチングは瞬時かつ自動的で、お客様には完全に透過的に行われます。MODE 入力でのロジック・ハイでは充電モードまたは放電モードが選択されます(ハイの場合は充電、ローの場合は放電)。

AD8452 は、省スペースの 48 ピン、7 mm × 7 mm × 1.4 mm LQFP パッケージで −40 °C ~ +85 °C の温度で動作するように仕様規定され、優れた性能、機能、全体的な信頼性を備えており、設計を簡素化します。

アプリケーション

  • バッテリのフォーメーションおよびテスト
  • リサイクル機能付きの高効率バッテリ・テスト・システム
  • バッテリ・コンディショニング(充電および放電)システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8452ASTZ
  • HTML
  • HTML
AD8452ASTZ-RL
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

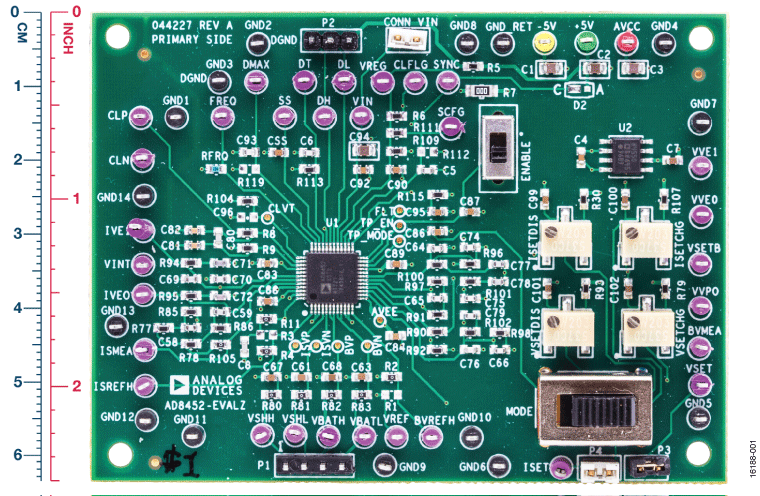

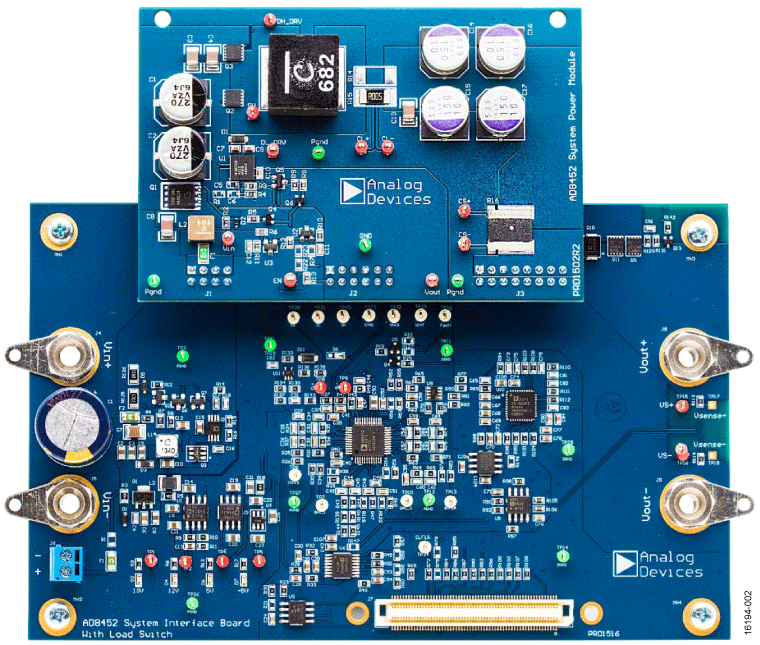

AD8452-EVALZ

AD8452 評価用ボード

zoom

AD8452-EVALZ

AD8452 評価用ボード

AD8452 評価用ボード

機能と利点

  • ピンを介してアクセスできるスタンドアロンの AD8452
  • 簡略化した動作: 電源とスコープに接続してすぐに波形を表示
  • 正確なゲイン測定用にオンボードの高精度 5 V リファレンスを装備
  • 出荷時にテスト済み
  • 4 つのオプション制御ループを搭載(ただし動作には不要で、必要に応じてバイパス可能)
  • 安全性: ロー・パワー回路のみを使用し、偶発的な放電が発生しない

製品の詳細

AD8452-EVALZ は、ドライバやスイッチ・モード電源(SMPS)設計などを追加することなく AD8452 のアナログおよびパルス幅変調(PWM)機能と性能を簡単にチェックできるように設計された、AD8452 用のプラットフォームです。評価用ボードには高精度 5 V リファレンス IC と 4 つのトリム・ポットが搭載されており、バッテリの電流と電圧の ISET および VSET 入力を簡単に駆動できます。テスト・ループまたはプローブ・ランディングですべてのデバイス・ピンにアクセスできます。

同時に、AD8452-EVALZ は、1 A ~ 15 A の出力レベル範囲で一般的なハーフ・ブリッジ・インダクタ入力 SMPS と柔軟にインターフェースして駆動できます。SMPS とその関連部品はお客様側で仕様化し、調達いただきます。

AD8452 は、商用バッテリ・テストおよびフォーメーション・システムのコア・コントローラとして使用することを意図したものです。デバイスの高度な小型化と非常に優れた高精度アナログにより、移動手段や家庭での蓄電向けの高密度蓄電用リチウムイオン・バッテリの大量生産という課題に対応できます。

この評価用ボードを使用する際は、デバイスの詳しい動作原理とその他の詳細について、ユーザー・ガイド UG-1180 と併せて AD8452 のデータシートを参照してください。
