AD8451

高精度アナログ・フロントエンドおよびコントローラ、低価格、バッテリ・テスト/フォーメーション・システム向

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.36
特長
  • 自動切換え機能を持つ定電流モードと定電圧モードを内蔵
  • 充電モードおよび放電モード
  • 高精度な電圧および電流の計測
  • 高精度な制御フィードバック・ブロックを内蔵
  • PWMまたはリニアー・パワー・コンバータとの高精度インターフェース
  • 固定ゲイン設定:
    電流センシング・ゲイン:26V/V(typ)
    電圧センシング・ゲイン:0.8μV/V(typ)
  • 優れたAC/DC性能
  • 低オフセット電圧ドリフト:
    0.9μV/℃(max)
  • 低いゲイン・ドリフト:3 ppm/℃(max)
  • 低い電流センシング・アンプの入力ノイズ:>9nV/√Hz(typ)
  • 電流センスのCMRR:
    108dB(min)
  • TTL互換のロジック

製品概要
show more Icon
AD8451は、バッテリ・セルのテストおよびモニタリングするための、高精度のアナログ・フロントエンドおよびコントローラです。 高精度の固定ゲインを持つ計装アンプ(IA)は、バッテリの充電/放電電流を計測し、固定ゲインのディファレンス・アンプ(DA)はバッテリの電圧を計測します。 内部のレーザー・トリミングされた抵抗ネットワークは、IAとDAのゲインを、定格温度範囲にわたってAD8451の性能を最適化するために、設定されています。 IAゲインは26に、DAゲインは0.8に、それぞれ設定されています。

ISETとVSET入力は、所要の定電流(CC)と定電圧(CV)との値を設定します。CCからCVへのスイッチングは自動でシステムに対してトランスペアレントとなっています。

TTLレベルのロジック入力、MODE、は充電モードと放電モードの間を選択します(充電はハイ・レベル、放電はロー・レベル)。 アナログ出力、VCTRL、はADI社のADP1972・PWMコントローラと直接インターフェースされます。

AD8451は、優れた精度、温度にわたる性能、機能的な柔軟性、および省スペースパッケージでありながらの全体にわたる信頼性を提供することによって、設計を簡素化します。 AD8451は、80ピン、14mm×14mm×1mmのLQFPパッケージを採用し、-40 ℃~+85°Cの動作温度範囲にわたって性能が仕様規定されています。

アプリケーション

  • バッテリ・セルのフォーメーションとテスティング
  • バッテリ・モジュールのテスト

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8451ASTZ
  • HTML
  • HTML
AD8451ASTZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 18, 2016

- 16_0034

Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 18, 2016

- 16_0034

arrow down

Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-AD8451

AD8451 Evaluation Board

zoom

EVAL-AD8451

AD8451 Evaluation Board

AD8451 Evaluation Board

製品の詳細

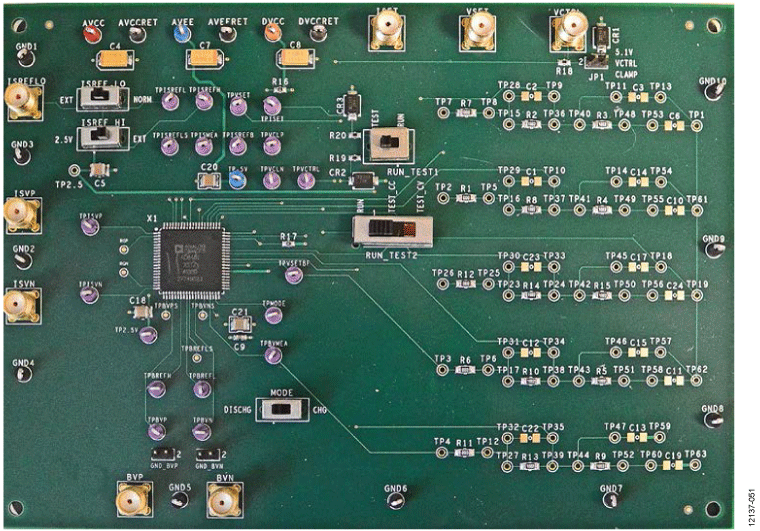

The AD8451-EVALZ evaluation board is a convenient standalone platform for evaluating the major elements of the AD8451, either as a standalone component or connected to a battery test/formation system.
