ADP1972

バックまたはブーストPWMコントローラ、バッテリ・テスト・ソリュージョン向け

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.49
特長
  • 入力電圧範囲:6 V~60 V
  • 5 V低ドロップアウト・レギュレータ(LDO)を内蔵
  • バックまたはブースト・モードの選択可能
  • 高振幅PWM鋸波(4.0Vp-p)を備えた優れたPWM直線性
  • AD8450に互換なFAULT入力
  • AD8450に互換なCOMP入力
  • 調整可能な周波数:50 kHz~300 kHz
  • 調整可能な位相シフトを持った同期出力または入力
  • プログラマブルな最大デューティ・サイクル
  • 詳細については、データシートを参照してください。

製品概要
show more Icon

ADP1972は、バックまたはブーストのDC-DC非同期アプリケーション向けの、定周波数、電圧モードのパルス幅変調(PWM)コントローラです。ADP1972は、外付けの高電圧FET、ハーフ・ブリッジ・ドライバおよびAD8450のような外部コントロール・デバイスと共用して、非同期のバッテリ・テスト・アプリケーションで使われるように設計されています。 非同期デバイスは、バッテリ・チャージ・モードでバック・コンバータとして、入力バスへのエネルギ・リサイクルのためのリサイクル・モードでブースト・コンバータとして動作します

ADP1972の高電圧、VIN供給ピンは、60Vもの最大動作電圧に耐えることができ、追加のシステム供給電圧の必要性を軽減します。ADP1972は、高精度のイネーブル、ピン選択可能なバックまたはブースト・モード動作、プログラマブル位相シフト、プログラマブル最大デューティ・サイクルおよびプログラマブル・ピーク中断電流制限を備えた内部または外部の同期制御のような機能を内蔵しています。

その他の保護機能として、スタートアップ時の突入電流を制限するソフトスタート機能、入力電圧アンダーボルテージ・ロックアウト(UVLO)機能、およびサーマル・シャットダウン機能(TSD)などがあります。またADP1972は、PWM動作の外部制御をするためのCOMPピン、およびADP1972に外部からの障害状態が起こった時のDHとDLをディセーブルにするためのFAULTピンも備えています。

ADP1972は、16ピンのTSSOPパッケージを採用しています。

アプリケーション

  • ハイブリッド車、PCおよびカメラ用のバッテリを含むリサイクル可能なPWMバッテリ・テスト・システム
  • AD8450定電圧(CV)と定電流(CC)モニタとの互換性

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.49

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1972ARUZ-R7
  • HTML
  • HTML
ADP1972ARUZ-RL
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

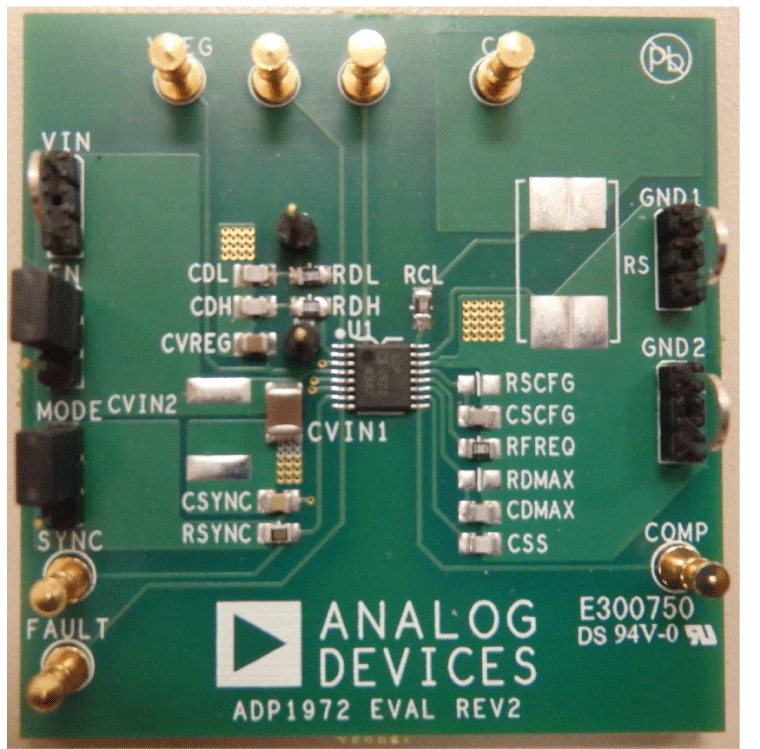

EVAL-ADP1972
