AD8428

低ノイズ、低ゲイン・ドリフト、G = 2000計装アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.77
特長
  • 固定ゲイン:2000
  • 内部ノードへのアクセスによる柔軟性の提供
  • 低ノイズ:1.5nV/√Hzの入力電圧ノイズ
  • 高精度DC性能
    ゲイン・ドリフト:10ppm/°C
    オフセット・ドリフト:1μV/°C
    ゲイン精度:0.2%
    CMRR:最小130dB
  • 優れたAC仕様
    帯域幅:3.5MHz
    スルー・レート:40V/μs
  • 電源範囲:
    ±4V~±18V
  • 8ピンSOICパッケージ
  • >5000V(HBM)のESD保護
  • 仕様規定されている性能の温度範囲:
    −40°C~+85°C
  • 動作範囲:125C°
製品概要
show more Icon

AD8428は、高速のわずかな信号を正確に計測するために設計された超低ノイズの計装アンプです。業界をリードするゲイン精度、ノイズ、および帯域幅を実現します。

AD8428にはすべてのゲイン設定抵抗が内蔵されており、正確にマッチングされています。相互接続と対称性の両方に注意が払われています。これにより、優れたゲイン・ドリフトが実現するほか、部品の電源がオンになった後の最終ゲイン値のセトリング・タイムが短くなります。

AD8428の高いCMRRは、不要な信号によってアクイジションが妨害されるのを防ぐことができます。部品のピン出力は、高周波時にCMRR性能が低下する原因となり得る寄生容量の不一致が発生しないように設計されています。

AD8428は、入手できる計装アンプで最も速いものの1つです。回路アーキテクチャは、ゲインが高い場合の広い帯域幅に対応できるように設計されています。つまり、初期プリアンプ・ゲイン段200と、続くディファレンス・アンプ段10に対し、電流帰還回路構成が使用されます。これにより、7GHzの等価ゲイン帯域幅積に対し、2000のゲイン時に3.5MHzの帯域幅が得られます。

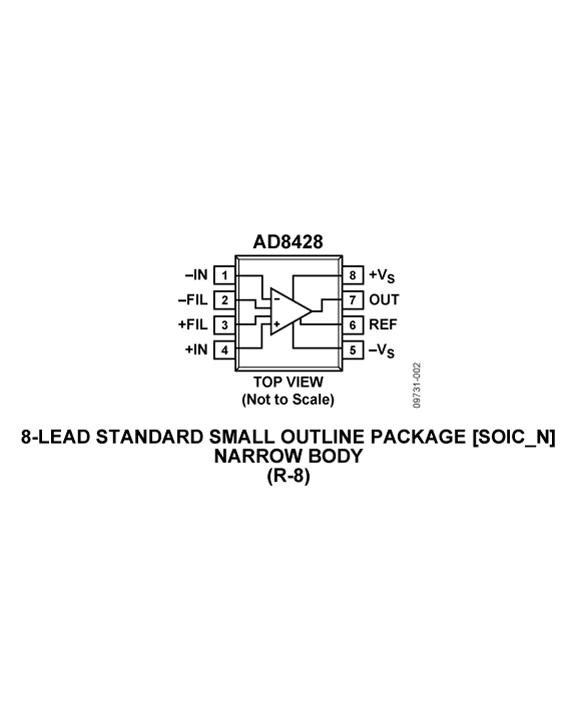

AD8428のピン配置により、1段目と2段目の間の内部ノードにアクセスできます。この機能は、2つの増幅段間でDCパラメータとACパラメータを変更する場合に便利です。

AD8428の性能は、工業用温度範囲(−40°C~+85°C)で仕様規定されています。この製品は、8ピン・プラスチックSOICパッケージを採用しています。

アプリケーション

  • センサー・インターフェース
  • 医療計測機器
  • 患者モニタリング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.77

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8428ARZ
  • HTML
  • HTML
AD8428ARZ-RL
  • HTML
  • HTML
AD8428BRZ
  • HTML
  • HTML
AD8428BRZ-RL
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-INAMP

計装アンプ用評価ボード(AD62xシリーズ&AD822xシリーズ、AD842xシリーズ 向け)

zoom

EVAL-INAMP

計装アンプ用評価ボード(AD62xシリーズ&AD822xシリーズ、AD842xシリーズ 向け)

計装アンプ用評価ボード(AD62xシリーズ&AD822xシリーズ、AD842xシリーズ 向け)

製品の詳細

アナログ・デバイセズは、8ピン・パッケージの計装アンプを評価するために設計された、一連の評価用ボードを提供しています。ユーザー・ガイドUG-261(英語)にアクセスしてみて下さい。

このユーザー・ガイドは、3世代の評価用ボードについて記載されており、これらの評価用ボードは数多くのアナログ・デバイセズの計装アンプを評価するために使うことができます。特殊な計装アンプの性能上の情報については、相当する計装アンプのデータシートを参照してください。

  • 3世代の使いやすいボードを用意
  • アナログ・デバイセズの計装アンプが同梱された状態で出荷されます。
  • テストされる計装アンプは半田付けが必要です
  • テスト・ピンは、実装されています。
  • デカプリング・コンデンサは、実装されています。
  • EVAL-INAMP-62RZボード:このボードは、SOICおよびPDIPパッケージのAD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168、LT6370をサポートします。
  • EVAL-INAMP-82RZボード:このボードは、SOICパッケージのAD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428、AD8429をサポートします。
  • EVAL-INAMP-82RMZボード:このボードは、MSOPパッケージのAD8220、AD8221、AD8226、AD8227、AD8228、AD8236、AD8421をサポートします。
