AD8418

新規設計に推奨

電流検出アンプ、双方向電流、ゼロ・ドリフト

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$1.05
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • オフセット・ドリフト：0.1μV/℃（typ）
  • 全温度範囲にわたる電圧オフセット：±400μV（max）
  • 動作電源電圧範囲： 2.7 V～5.5 V
  • 電磁放射（EMI）フィルタ内蔵
  • 高い入力コモンモード電圧範囲：
    -2 V～+70 V　動作可能
    -4 V～+85V　破損なし
  • 初期電圧ゲイン：20V/V
  • 広い動作温度範囲：
    −40℃～+125℃
  • 双方向動作機能
  • 8ピンSOICと8ピンMSOPパッケージを採用
  • コモンモード除去比(CMRR)：86dB(DC～10 kHz)
  • 車載アプリケーション向けの品質評価済
AD8418
電流検出アンプ、双方向電流、ゼロ・ドリフト
AD8418-fbl AD8418-pc
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 4

技術記事 3

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • AD8418A

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD8418

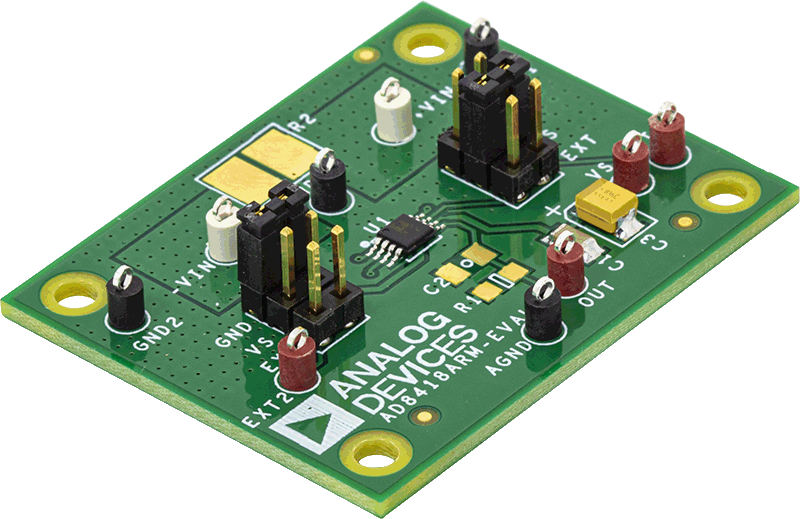

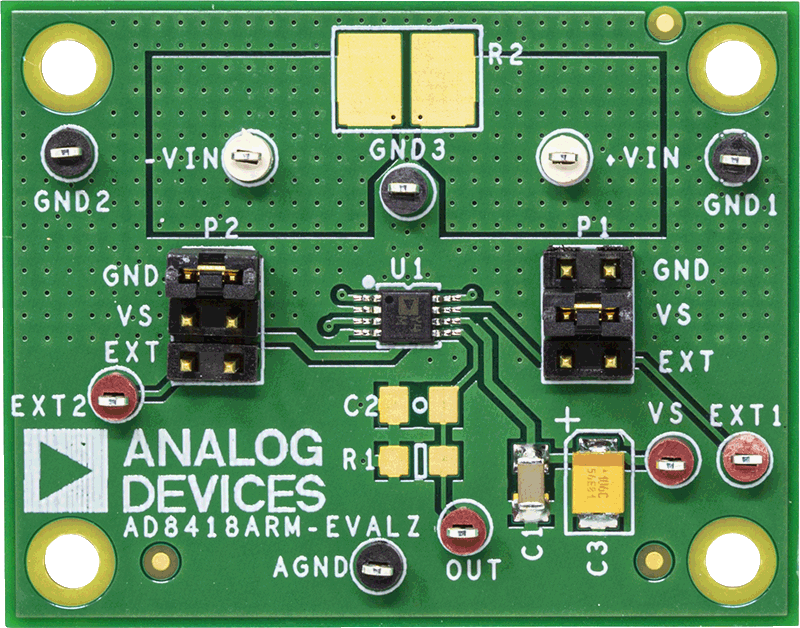

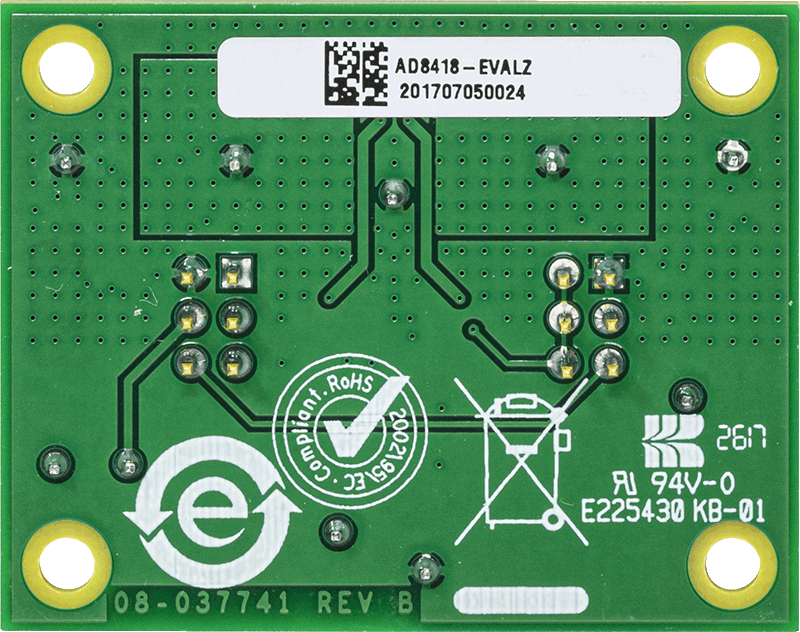

AD8418 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Enables quick breadboarding/protoyping
  • Easily configurable for unidirectional or bidirectional operation
  • Includes provision for current sense resistor
  • Easy connection to test equipment

製品詳細

The AD8418-EVALZ is designed to aid in the evaluation of current sense amplifiers.Enables quick breadboarding/protoyping and is easily configurable for unidirectional or bidirectional operation.


The AD8418-EVALZ accommodates the AD8418 in an MSOP package.


The AD8418 data sheet for this device should be consulted in conjunction with this evaluation board user guide documentation.
EVAL-AD8418
AD8418 Evaluation Board
AD8418-EVALZANGLE-web AD8418-EVALZBOTTOM-web AD8418-EVALZTOP-web
