製品概要
機能と利点
- FET入力アンプ
1pAの入力バイアス電流 - 高速
80MHzの－3dB帯域幅（G＝+1）
80V/μsのスルーレート（G＝+2） - 低ノイズ
11nV/√Hz（f＝100kHz）の入力電圧ノイズ
0.6fA/√Hz（f＝100kHz）の入力電流ノイズ - 電源電圧範囲：5V～24V
- 低オフセット電圧：1mV（標準値）
- 単電源およびレールtoレール出力
- 高いコモン・モード除去比：－100dB
- 低消費電力
アンプ1個あたり3.3mA（標準値）の消費電流 - 位相反転なし

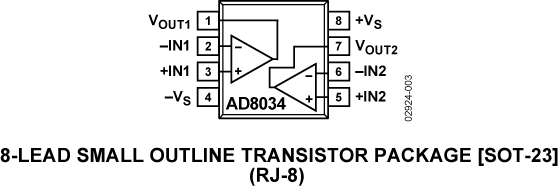

- 小型パッケージ：8ピンのSOICおよびSOT23パッケージ
製品概要
Fast FETアンプAD8034は、使いやすく性能の優れたFET入 力の電圧帰還型デュアルアンプです。アナログ・デバイセズ社独自開発のXFCBプロセスに よって製造されたFast FETアンプAD8034 は、低ノイズ （11nV/√Hzおよび0.6fA/√Hz）、高速（80MHzの帯域幅と80V/μsのス ルーレート）などを始め、他の低価格帯のFET入力アンプよりも大幅に 優れた性能を備えています。AD8034アンプは電源電圧範囲が5～24Vと幅広く、しかも 単電源で動作するので、同等の価格帯のFET入力アンプよりも多くの アプリケーションに利用できます。さらに、AD8034はレール toレール出力を備えているために、融通性も高くなっています。
このアンプは低価格にもかかわらず、その全体性能は非常に優れ ています。すなわち、－100dBの高いコモン・モード除去比、2mV（最 大値）の低い入力オフセット電圧、および11nV/√Hzの低ノイズ性能を 備えています。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
FAQ7/26/2017
-
MT-053: Op Amp Distortion: HD, THD, THD + N, IMD, SFDR, MTPR2/14/2015
-
MT-052: Op Amp Noise Figure: Don't Be Misled2/14/2015
-
MT-050: Op Amp Total Output Noise Calculations for Second-Order System2/14/2015
-
MT-049: Op Amp Total Output Noise Calculations for Single-Pole System2/14/2015
-
MT-048: Op Amp Noise Relationships: 1/f Noise, RMS Noise, and Equivalent Noise Bandwidth2/14/2015
-
MT-047: Op Amp Noise2/14/2015
-
MT-060: Choosing Between Voltage Feedback and Current Feedback Op Amps2/14/2015
-
MT-059: Compensating for the Effects of Input Capacitance on VFB and CFB Op Amps Used in Current-to-Voltage Converters2/14/2015
-
MT-058: Effects of Feedback Capacitance on VFB and CFB Op Amps2/14/2015
-
MT-056: High Speed Voltage Feedback Op Amps2/3/2009
-
MT-033: 電圧帰還型オペアンプのゲインと帯域幅12/11/2008
-
MT-032: 理想的な電圧帰還（VFB）オペアンプ12/11/2008
-
High Speed Amplifiers Selection Table2/27/2008
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
AD8034
SPICE Model
CIR
AD8034 SPICE Macro Model
2.31 K
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
VRMS/dBm/dBu/dBVカリキュレータ
電力測定値と信号強度の標準的な単位変換を行うためのユーティリティです。
消費電力とダイ温度
このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8034ACHIPS | 材料宣誓書（MD） | 信頼性データ | None Available | |
| AD8034ARTZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| AD8034ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8034ARZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8034ARZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
