AD7983

16ビットA/Dコンバータ、1.33MSPS、PulSAR、MSOP / QFNパッケージ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$13.64
機能
  • 分解能:16ビット(ノー・ミッシング・コード)
  • スループット:1.33MSPS
  • 低電力消費:10.5mW(typ)@1.33MSPS
  • INL:±0.6LSB(typ)、±1.25LSB(max)
  • 疑似差動アナログ入力範囲
    0VからVREF(VREFは2.9V~5.5V)、
    いかなる入力範囲でもオペアンプADA4841を用いて容易にドライブ可能
  • SINAD:91.6dB@10kHz
  • THD:-115dB@10kHz
  • パイプライン遅延なし
  • 2.5V単電源動作で1.8V / 2.5V / 3V / 5Vロジック・インターフェースに対応
  • シリアル・インターフェース:SPI / QSPI™ / MICROWIRE™ / DSPと互換性あり
  • デイジーチェーンによるADCのマルチ接続が可能、ビジー・インジケータが可能
製品概要
show more Icon
AD7983は、16ビット逐次比較型A/Dコンバータ(ADC)で、単電源(VDD)で動作します。低消費電力で高速16ビット・サンプリングのADCと、汎用シリアル・インターフェース・ポートを内蔵しています。CNVの立上がりエッジで、グラウンド・センスIN-を基準にして0V~REFの間のアナログ入力IN+をサンプリングします。リファレンス電圧REFは外部から供給されますが、電源電圧(VDD)とは無関係に設定できます。消費電力はスループットに比例します。

また、SPI互換のシリアル・インターフェースは、SDI入力を使用して複数のADCを1つの3線式バス上にデイジーチェーン接続する機能があり、オプションでBUSY表示機能も使用できます。別電源のVIOを使用し、1.8V、2.5V、3V、5Vロジックとインターフェースすることも可能です。

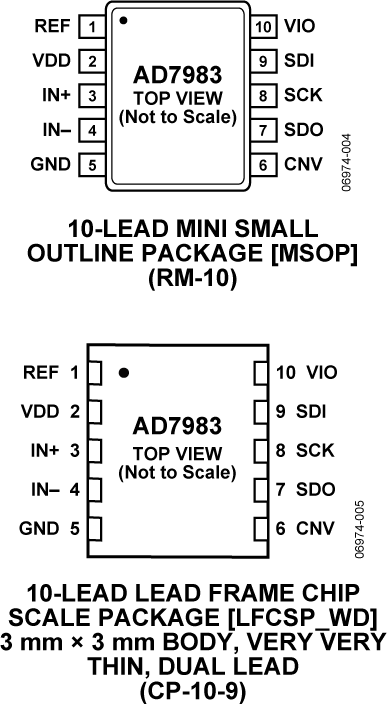

AD7983は、10ピンMSOPまたは10ピンQFN1(LFCSP)で提供され、-40~+85℃の温度範囲で仕様規定されています。

1QFNパッケージは開発中。サンプルおよび供給状況については、最寄りのアナログ・デバイセズ販売代理店へお問い合わせください。

アプリケーション

  • バッテリ駆動の装置
  • 通信
  • ATE(自動試験装置)
  • データ・アクイジション
  • 医療機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$13.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7983BCPZ-RL7
  • HTML
  • HTML
AD7983BRMZ
  • HTML
  • HTML
AD7983BRMZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 8, 2014

- 14_0071

Addition of STATS ChipPAC China as an Alternate Assembly Site for Select 3x3mm LFCSP Products

2 21, 2010

- 10_0042

Metal and Via mask Changes on AD7980, AD7982, AD7983, AD7984, AD7987, AD71062 and AD71092

AD7983BCPZ-RL7

製造中

AD7983BRMZ

製造中

AD7983BRMZ-RL7

製造中

3 22, 2021

- 21_0001

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

10 30, 2017

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 8, 2014

- 14_0071

arrow down

Addition of STATS ChipPAC China as an Alternate Assembly Site for Select 3x3mm LFCSP Products

2 21, 2010

- 10_0042

arrow down

Metal and Via mask Changes on AD7980, AD7982, AD7983, AD7984, AD7987, AD71062 and AD71092

AD7983BCPZ-RL7

製造中

AD7983BRMZ

製造中

AD7983BRMZ-RL7

製造中

3 22, 2021

- 21_0001

arrow down

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

10 30, 2017

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

EVAL-AD7983-PMDZ

1333kSPS、16ビットPulSAR® ADC PMOD評価用ボード

zoom

EVAL-AD7983-PMDZ

1333kSPS、16ビットPulSAR® ADC PMOD評価用ボード

1333kSPS、16ビットPulSAR® ADC PMOD評価用ボード

機能と利点

  • 16ビット、A/Dコンバータ
  • 1333kSPS
  • ユニポーラ、シングルエンド入力
  • 標準SPI PMODヘッダ/ピン出力
  • サード・パーティFPGAおよびMCUプラットフォームに接続可能

製品の詳細

PMOD互換の評価用/プロトタイピング・ボードは、小型で低価格のA/D変換オプションです。プロトタイピングの際、このボードは、PMODペリフェラル・コネクタを備えたお好みのMCUまたはFPGA開発ボードと組み合わせて使用​​します。電気的および物理的に直接接続できるため、お使いのシステムのソフトウェア開発を迅速化できます。

また、このボードは、システム・デモンストレーション・プラットフォーム(EVAL-SDP-CB1Z)およびアダプタ・ボード(SDP-PMD-IB1Z)を使用した評価用ボードとしても動作できます。システム・デモンストレーション・プラットフォームで動作させる場合には、ADCの性能の詳しい分析を実行できるLabViewソフトウェアGUIが提供されます。

reference details image

EVAL-AD7983

AD7983 Evaluation kit

zoom

EVAL-AD7983

AD7983 Evaluation kit

製品の詳細

The EVAL-AD7983SDZ is a fully featured evaluation kit for the AD7983. This board operates in stand alone mode or in conjunction with the System Development Platform, EVAL-SDP-CB1Z . When operated with the System Development Platform software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the System Development Platform . When operated in standalone mode the ADZS-BRKOUT-EX3 break out board is recommended for access to various control pins.
