AD7626: 16ビット10MSPSのPulSAR差動ADC (Rev. A)6/28/2008
製品概要
機能と利点
- スループット：10MSPS
- SNR：91.5dB（typ）
- 16ビット・ノーミス・コード
- INL：±0.45LSB
- DNL：±0.35LSB
- 消費電力：136mW
- 32ピンLFCSP（5mm×5mm）
- SARアーキテクチャ
遅延無し／パイプライン遅延無し - ノーミス・コードの16ビット分解能
- ゼロ入力での誤差：±1LSB
- 差動入力範囲：±4.096V
詳細はデータシートをご参照ください。
製品概要
AD7626は、16ビット、10MSPS、電荷再配分の逐次比較型（SAR）アーキテクチャのA/Dコンバータ（ADC）です。SARアーキテクチャのため、ノイズ（SNR: 91.5 dB）と直線性（INL: ±0.45 LSB）の両方に関して並外れた性能が達成されています。AD7626は、16ビットの高速サンプリングADC、内部変換クロック、それにバッファされた内部のリファレンスを内蔵しています。IN＋ピンとIN－ピンとの間の電位差をCNV信号の立ち上がりエッジでサンプルします。両ピンの各電圧は0V～REFの範囲で逆位相です。4.096Vのリファレンス電圧REFは内部で生成されるか、もしくは外部から与えることができます。
全ての変換された結果は、シングルのLVDS自己クロックまたは、外部のハードウエア接続を軽減するシリアル・インターフェースの反復クロックで取り出すことができます。
AD7626は、32ピン5mm×5mmのLFCSPにパッケージングされており、－40℃～＋85℃での動作が仕様規定されています。
アプリケーション
- デジタル画像システム
デジタルX線
デジタルMRI
CCDおよびIRカメラ - 高速データ・アクイジション
- 高ダイナミックレンジの通信レシーバ（受信器）
- スペクトラム・アナライザ
- テスト装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

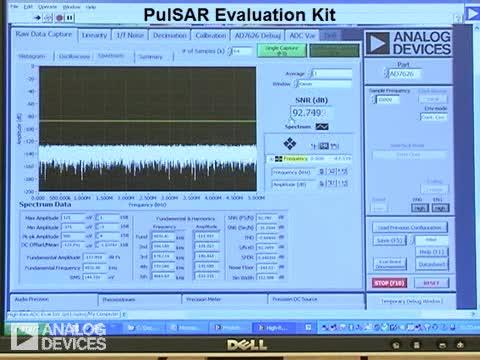

評価キット (1)
参考資料
-
The Data Conversion Handbook, 20051/2/2005
-
FAQ7/26/2017
-
MT-031: データ・コンバータのグラウンディングと、「AGND」および「DGND」に関する疑問の解消3/20/2009
-
MT-002:「ナイキストの基準」を、現実のADC システムの設計に活かす3/4/2009
-
MT-001:「S/N 比＝6.02N＋1.76DB」、その意味と利用上の注意点3/4/2009
-
MT-074: 高精度 A/D コンバータ用の差動ドライバ2/3/2009
-
SAR ADC & Driver Quick-Match Guide9/13/2013
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
ツールおよびシミュレーション
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
IBISモデル
IBS
AD7625/AD7626 IBIS Model
49.19 K
リファレンス・デザイン (1)
おすすめ製品
AD7626 コンパニオン製品
推奨 External Voltage References
- For low drift, low noise and low dropout: ADR444, ADR4540.
- For an external CMV buffer amplifier: AD8031, AD8655.
- For low drift, low noise, low power: ADR4550, ADR3440.
- For low noise, high current output, low drift: ADR280, ADR3412.
- For low drift, low noise and high current output applications: ADR434.
推奨 Driver Amplifiers
推奨 Drivers and Receivers
- For a dual LVDS line driver: ADN4663.
