AD7381-4

差動入力、クワッド、14ビット、同時サンプリング、SAR ADC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$20.75
特長
  • 14ビットADCファミリ
  • クワッド同時サンプリング
  • 完全差動アナログ入力
  • 幅広いコモンモード電圧範囲
  • 高スループット・レート:4MSPS
  • バッファ付き2.5V内部電圧リファレンス(10ppm/°C、最大値)
  • オーバーサンプリング機能内蔵
  • INL(最大値):1.5LSB
  • S/N比(代表値)
    • 85.3dB(VREF = 3.3V)
    • 90.6dB(OSR = 8×の移動平均オーバーサンプリング、RES = 1)
  • 2ビットの分解能増強
  • 範囲外インジケータ(ALERT
  • 高速シリアル・インターフェース
  • 動作温度:−40°C~+125°C
  • 4mm × 4mm、24ピンLFCSP
製品概要
show more Icon

AD7381-4は、高速の14ビット・クワッド同期サンプリング逐次比較レジスタ(SAR)A/Dコンバータ(ADC)で、3.0V~3.6Vの電源で動作し、最大4MSPSのスループット・レートを特長としています。アナログ入力のタイプは差動で、幅広いコモンモード電圧を入力でき、CSの立下がりエッジでサンプリングと変換を実行します。

AD7381-4オーバーサンプリング・ブロックを内蔵することで、低帯域幅でのダイナミック・レンジを向上させ、ノイズを低減しています。オーバーサンプリングによって分解能を2ビットまで向上できます。バッファ付き2.5V内部リファレンス(10ppm/°C)を備えています。代わりに、最大3.3Vの外部リファレンスを使用することも可能です。
変換プロセスとデータ・アクイジションでは標準的なコントロール入力を使用しているため、マイクロプロセッサやデジタル・シグナル・プロセッサ(DSP)と容易にインターフェース接続できます。変換結果は、より高いスループットを求める場合は4線モード、低スループットが許可される場合は1線モードを介して、同時にクロック出力できます。また、別個のロジック電源を使用することにより、1.8V/2.5V/3.3Vのインターフェースに対応します。

アプリケーション

  • モータ・コントロールのポジション・フィードバック
  • モータ・コントロールの電流検出
  • データ・アクイジション・システム
  • エルビウム添加光増幅器(EDFA)アプリケーション
  • 同位相および直交位相の復調

製品のハイライト

  • クワッド同時サンプリングと変換。
  • ピン互換の製品ファミリ。
  • 14ビットで4MSPSの高スループット・レート。
  • 省スペースの4mm × 4mm LFCSPパッケージ。
  • オーバーサンプリング・ブロックを集積化することで、ダイナミック・レンジが広がり、ノイズが抑制され、SCLKの速度条件が緩和。
  • 幅広いコモンモード電圧範囲を持つ差動アナログ入力。
  • サンプリング・コンデンサの容量が小さいため、アンプの駆動負荷が低減。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$20.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7381-4BCPZ
  • HTML
  • HTML
AD7381-4BCPZ-RL
  • HTML
  • HTML
AD7381-4BCPZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

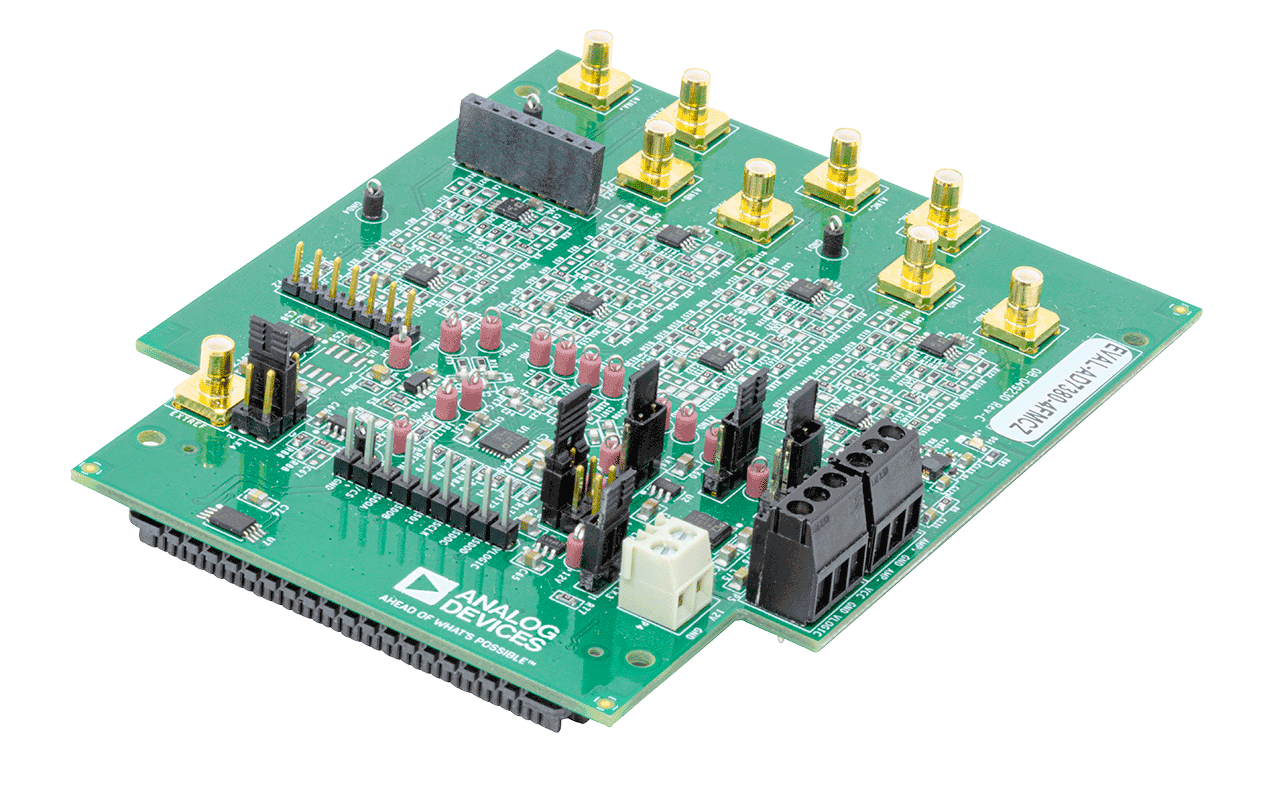

EVAL-AD7380-4/EVAL-AD7383-4

4チャンネル、同時サンプリング、逐次比較型のADCであるAD738x-4ファミリの性能評価

zoom

EVAL-AD7380-4/EVAL-AD7383-4

4チャンネル、同時サンプリング、逐次比較型のADCであるAD738x-4ファミリの性能評価

4チャンネル、同時サンプリング、逐次比較型のADCであるAD738x-4ファミリの性能評価

機能と利点

  • マルチチャンネル、同時サンプリングADCをテストするためのフル機能評価用ボード
  • 内蔵のリファレンス、リファレンス・バッファ、およびADCドライバ
  • 内蔵電源
  • ボード互換可能、高速システム・デモンストレーション・プラットフォーム(SDP-H1)コントローラ
  • 制御およびデータ解析用のPCベースのソフトウェア

製品の詳細

EVAL-AD7380-4FMCZおよびEVAL-AD7383-4FMCZは、AD7380-4およびAD7383-4 A/Dコンバータ(ADC)のすべての機能を評価できる評価用ボードです。EVAL-SDP-CH1Zは、160ウェイのシステム・デモンストレーション・プラットフォーム(SDP)コネクタ(J4)を介して評価用ボードを制御できます。EVALSDP-CH1Zボードは、分析、制御、評価(ACE)用ソフトウェアを使用して、PCのUSBポート経由で評価用ボードを制御します。このソフトウェアはACEソフトウェアのページからダウンロードできます。

AD7380-4、AD7381-4、AD7389-4、AD7384-4、AD7383-4の全機能の仕様は、AD7380-4、AD7381-4、AD7389-4、AD7384-4、AD7383-4のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せてそれらの仕様を参照してください。EVAL-SDP-CH1Zの詳細については、SDP-H1製品ページを参照してください。包括的なACEユーザ・ガイドは、ACEソフトウェアのページを参照してください。

EVAL-AD7380-4FMCZは、AD7389-4およびAD7381-4の評価に使用することができます。EVAL-AD7383-4FMCZは、AD7384-4の評価に使用することができます。AD7381-4やAD7384-4などの14ビットADCは、変換結果をクロック・アウトするためのSCLKサイクルが少なくなります。シリアル・インターフェースについての情報、およびシリアル・クロック(SCLK)で読み出す必要のある変換結果の数については、製品のデータシートを参照してください。
