製品概要

機能と利点

  • 10ビット逐次比較型A/Dコンバータ、
    シングルエンド、8チャンネル入力、
    チャンネル・シーケンサ機能、
    1MSPSの高速スループット、
    アナログ入力範囲:0V~2.5V0 V~2.5 V
  • 温度範囲:-40℃~+125℃
  • VDD= 2.8V~3.6Vで仕様を規定
  • ロジック電圧:VDRIVE=1.65V~3.6 V
  • パワーダウン電流:10μA以下
  • 内部リファレンス電圧: 2.5 V
  • パワーオン・リセット回路内蔵
  • 高速シリアル・インターフェース:SPI

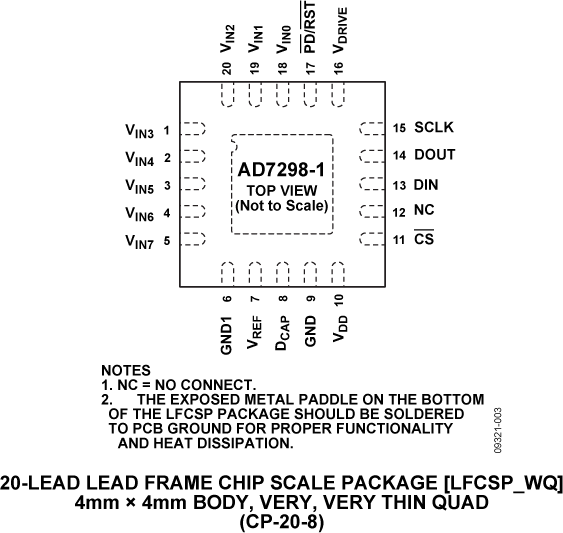

  • 20ピンLFCSPパッケージ

製品概要

AD7298-1は10ビット、高速、低消費の8チャンネル逐次比較型A/Dコンバータです。このデバイスは単電源3.3 Vで動作し、1MSPSの最大スループット・レートを特長としています。この製品は、30MHzを超える入力周波数を扱うことの出来る、低ノイズ、広帯域幅のトラック&ホールド・アンプを内蔵しています。

AD7298-1はプログラマブル・シーケンサを提供し、変換するチャンネルのシーケンスをあらかじめプログラムして選択することが可能です。このデバイスは2.5Vリファレンスを内蔵しており、外部リファレンスを使う場合はこのリファレンスをディセーブルにすることが出来ます。

この製品は、SPIとDSPのインターフェース標準と互換性を持つ4線式シリアル・インターフェースを提供します。

AD7298-1では斬新なデザイン技術を使って、高いスループット・レートで非常に小さい消費電力を可能にしています。このデバイスは、柔軟な消費電力/スループット・レート管理オプションも提供します。デバイスは20ピンLFCSPパッケージを採用しています。

製品のハイライト

  1. 様々なシステムにおけるモニタリング・システムに最適:テレコミュニケーション、プロセス及び工業用制御など

  2. 1MSPSの高スループット・レートを低消費電力で実現。

  3. チャンネル・シーケンサ機能付き、シングルエンド8チャンネル入力。ADCサイクル及び変換するための連続したシーケンス・チャンネルの選択可能。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
