製品概要
機能と利点
- Jタイプの校正(AD594)またはKタイプの校正(AD595)
- Tタイプ熱電対にも使用可能
- 低インピーダンス電圧出力:10mV/℃
- 冷接点補償回路内蔵
- 広い電源電圧範囲:+5V~±15V
- 低消費電力:<1mW(typ)
- 熱電対異常アラーム
- 1℃の精度を実現するレーザ・トリミング
- セット・ポイント・モード動作
- 摂氏換算動作
- 高インピーダンス、差動入力
- セラミックまたは低価格サーディップ・パッケージ
製品概要

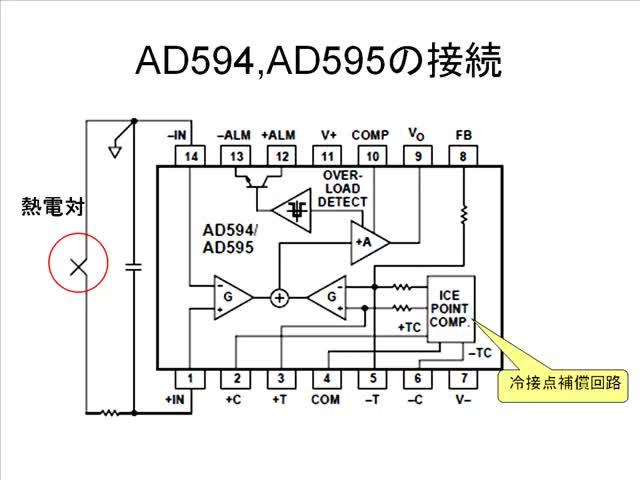

AD594は、フル機能の計装アンプと熱電対用冷接点補償機能を1つのモノリシック・チップ上に搭載しています。あらかじめキャリブレーションしたアンプに氷点リファレンスを組み合わせることで、高レベルの出力(10mV/℃)を熱電対信号から直接生成します。AD594は、片方または両方の熱電対ピンがオープンになっているかどうかを通知する熱電対障害アラームを備えています。アラームの出力は柔軟なフォーマットを備え、TTLの駆動も可能です。
AD594はシングルエンドの電源(+5Vなど)から電力を供給できます。また、負電源を備えているため、0℃未満の温度を測定できます。自己発熱を最小限にするため、無負荷では通常、総消費電流160µAで駆動しますが、負荷に±5mA以上を供給する能力もあります。
AD594は、タイプJ(鉄–コンスタンタン)の熱電対の特性に適合するよう、レーザ・ウエハー・トリミングによってあらかじめキャリブレーションされています。この温度トランスデューサの電圧とゲインの制御抵抗は端子出力されているため、2~3個の抵抗を追加して熱電対のタイプに合わせて再キャリブレーションできます。これらの端子を使えば、熱電対と温度計いずれも、さらに正確なキャリブレーションが可能になります。
AD594は2つの性能グレードで提供しています。キャリブレーション精度は、Cバージョンは±1℃、Aバージョンは3℃です。両方とも0~+50℃で使用可能な設計になっており、14ピンのハーメチック・シールドのサイドブレーズ・セラミックおよび低価格のサーディップ・パッケージで提供しています。
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
-
AN-214: Ground Rules for High Speed Circuits2/14/2015
-
AN-274: 熱電対温度計測に関する不明瞭な部分の理解(AD594/AD595 を使用)3/24/2010
-
AN-369: AD594/AD595を使用した熱電対信号のコンデショニング6/9/2009
-
AN-349: Keys to Longer Life for CMOS10/15/2002
-
FAQ7/26/2017
-
AD594 / AD595 熱電対アンプ、タイプJ熱電対用、トリミング済み11/28/2018
-
スクルージに負けるものか2/1/2014
-
秒あたりのビット数で頭の中はヘルツに!1/1/2014
-
RAQ: 全100号!まだまだ続きます…12/1/2013
-
電子機器は面白い1/1/2013
-
端数処理の衰退 — 有効桁数はどれだけ重要なのか? Q: 測定データや算出データを記載するときには何桁の表示が必要でしょうか?12/1/2012
-
電流トランス(CT)と電気掃除機10/1/2012
-
大いなる遺産は基本的な理解から9/1/2012
-
ドライビングMiss ADC8/1/2012
-
切り替わる出力のデータビット5/1/2012
-
パンを焦がさないようにするには6/1/2010
-
今回はコンバータ・ノイズについて!― 第2部12/1/2009
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
AD594ADZ | 材料宣誓書(MD) | 信頼性データ | 14-Lead Side Brazed CerDIP | |
AD594AQ | 材料宣誓書(MD) | 信頼性データ | 14-Lead CerDIP | |
AD594CDZ | 材料宣誓書(MD) | 信頼性データ | 14-Lead Side Brazed CerDIP | |
AD594CQ | 材料宣誓書(MD) | 信頼性データ | 14-Lead CerDIP | |
