AD5750-1

電流/電圧出力ドライバ、工業向け、プログラマブルな出力範囲

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.10
機能
  • 電流出力範囲:
    4mA-20mA、0mA-20mA、0mA-24mA、±20mA、±24mA、総合未調整誤差(TUE):±0.03%、
    出力ドリフト:±5ppm/℃(typ)
  • 電圧出力範囲:
    0V-5V、0 V-10V、±5 V、±10 V、20%オーバーレンジ、総合未調整誤差(TUE):±0.02%、
    出力ドリフト:±3ppm/℃(typ)
  • 柔軟なシリアル・デジタル・インターフェース
  • 出力障害検出機能内蔵
  • PEC(パケット・エラー)のチェック
  • 非同期クリア機能
  • 0Vまたはトライステート出力を選べる柔軟なパワーオン条件
  • 電源電圧範囲
    AVDD+12V(±10%)~+24V(±10%)
    AVSS-12V(±10%)~-24V(±10%)
  • 出力ループのコンプライアンス電圧:AVDD − 2.75V
  • 温度範囲:-40℃~+105℃
  • 32ピンLFCSPパッケージ(5mm×5mm)
追加の詳細
show more Icon
AD5750/AD5750-1は、ハードウエアまたはソフトウエアで出力範囲がプログラムできる、シングル・チャンネル、低価格、高精度、電圧/電流出力ドライバです。ソフトウエアでの範囲は、SPI/Microwire™互換のシリアル・インターフェースを介して構成されます。AD5750/AD5750-1はPLCと工業用プロセス制御のアプリケーションをターゲットとしています。AD5750/AD5750-1へのアナログ入力は、低電圧、単電源のD/Aコンバータから供給され、内部的で希望の出力電流/電圧範囲を提供できるように整えられます。アナログ入力範囲は0V~2.5V(AD5750-1)、0V~4.096V(AD5750)となっています。

出力の電流範囲は以下の5つの電流範囲にわたってプログラムできます。4mA-20mA、0mA-20mA、0mA-24mA、±20mAと±24mAです。ユニポーラーの電流範囲では2%のオーバーレンジが可能となっています。

電圧出力は、別のピンによって提供され、0~5V、0~10V、±5V、あるいは±10Vの出力範囲の構成が可能となっています。電圧範囲では20%のオーバーレンジが可能となっています。

アナログ出力は短絡とオープン回路から保護され、1µFの容量負荷と0.1Hのインダクタ負荷をドライブすることが可能となっています。

これらの製品は、電源電圧範囲±12V~±24Vでの動作が仕様規定されています。出力ループのコンプライアンスは0~(AVDD-2.5V)となっています。

柔軟なシリアル・インターフェースはSPIとMICROWIRE互換で、絶縁アプリケーションで必要なデジタル絶縁を最小とする3線モードで動作させることができます。またインターフェースはCRC-8エラー・チェックを用いたPECエラー・チェック機能を特長としており、データ通信の破損が起こりうるような工業環境では有用となります。

この製品はまた、既知の状態(0Vまたはトライステート)でデバイスがパワーアップされるようなパワーオン・リセット機能と、出力が電圧出力のゼロスケール/ミッド・スケールに、また選択された電流範囲の最小値に設定される非同期のCLEARピンを備えています。

HW-SELECTピンによって、この製品のパワーアップ時にハードウエアまたはソフトウエア・モードのどちらかに構成させるかを決めます。

アプリケーション

  • プロセス・コントロール
  • アクチュエータ制御
  • PLC
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 6
    1Ku当たりの価格 最低価格:$3.10

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD5750-1ACPZ
    • HTML
    • HTML
    AD5750-1ACPZ-REEL
    • HTML
    • HTML
    AD5750-1ACPZ-REEL7
    • HTML
    • HTML
    AD5750-1BCPZ
    • HTML
    • HTML
    AD5750-1BCPZ-REEL
    • HTML
    • HTML
    AD5750-1BCPZ-REEL7
    • HTML
    • HTML

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    5 7, 2014

    - 13_0192

    AD5748/AD5750/AD5750-1/AD5750-2 Metal Edit and Reduced Package Type

    AD5750-1ACPZ

    製造中

    AD5750-1ACPZ-REEL

    製造中

    AD5750-1ACPZ-REEL7

    製造中

    AD5750-1BCPZ

    製造中

    AD5750-1BCPZ-REEL

    製造中

    AD5750-1BCPZ-REEL7

    製造中

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    5 7, 2014

    - 13_0192

    arrow down

    AD5748/AD5750/AD5750-1/AD5750-2 Metal Edit and Reduced Package Type

    AD5750-1ACPZ

    製造中

    AD5750-1ACPZ-REEL

    製造中

    AD5750-1ACPZ-REEL7

    製造中

    AD5750-1BCPZ

    製造中

    AD5750-1BCPZ-REEL

    製造中

    AD5750-1BCPZ-REEL7

    製造中

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    reference details image

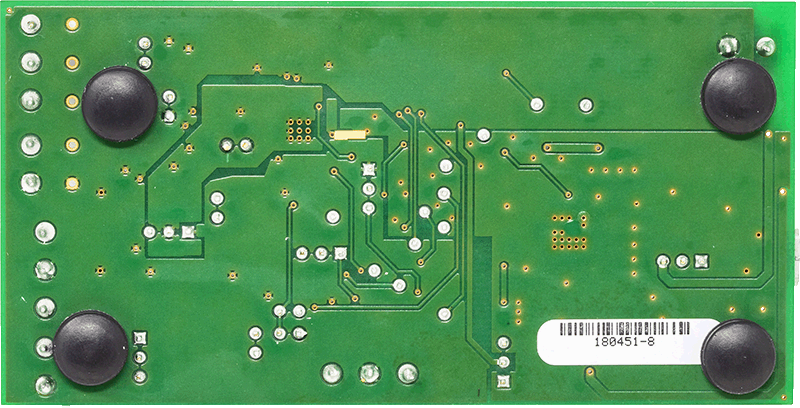

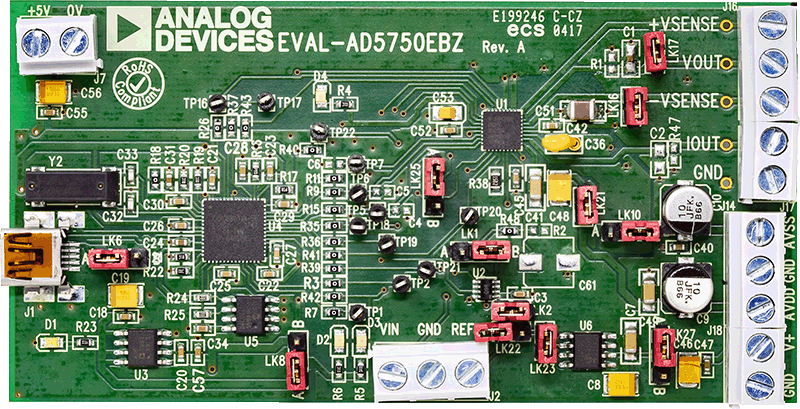

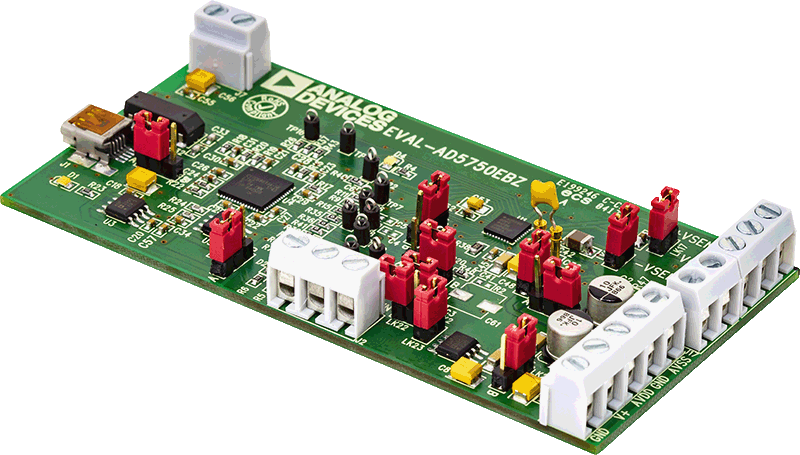

    EVAL-AD5750

    AD5750 評価用ボード

    zoom

    EVAL-AD5750

    AD5750 評価用ボード

    AD5750 評価用ボード

    製品の詳細

    評価用ボードは USB インターフェース経由で PC に接続できます。PC に USB インターフェースを経由して AD5750 のレジスタをプログラミングする際に使用できるソフトウェアが提供されます。

    ツールおよびシミュレーション

    ツールおよびシミュレーション 1

    リファレンス・デザイン

    リファレンス・デザイン 1

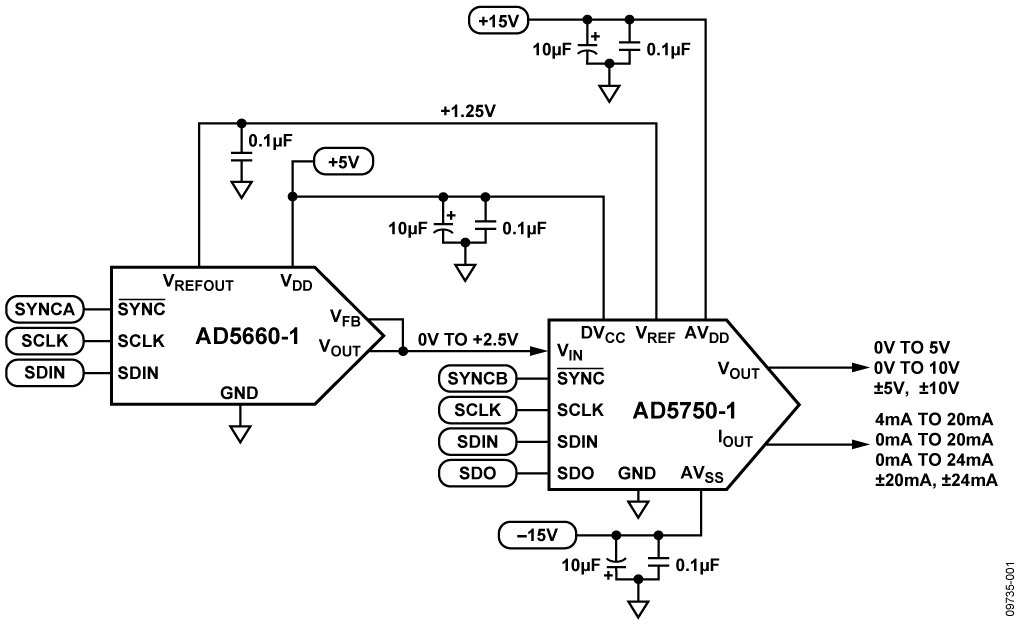

    2 個のアナログ部品のみを使用した柔軟な PLC/DCS アナログ出力モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

    zoomopens a dialog

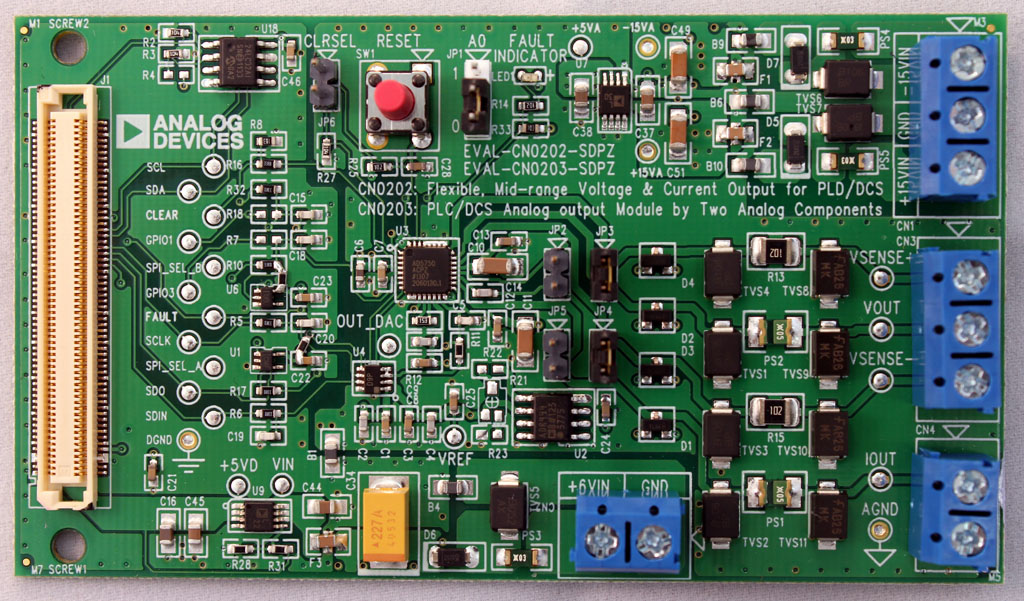

    CN0203

    2 個のアナログ部品のみを使用した柔軟な PLC/DCS アナログ出力モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

    CN0203

    Circuits from the Lab®

    tooltip Info:Circuits from the Lab®
    2 個のアナログ部品のみを使用した柔軟な PLC/DCS アナログ出力モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

    機能と利点

    • Programmable analog output
    • 16 bit resolution
    • .1% error with no missing codes
    • Ideal for PLC output modules
    詳細なリファレンス・デザインを表示 external link
