製品概要

機能と利点

  • 全機能内蔵、12ビットのデュアルD/Aコンバータ(DAC)
  • 単電源および両電源で動作
  • 出力範囲がソフトウェアから設定可能
    +5V、+10V、+10.8V、±5V、±10V、±10.8V
  • INL誤差:±16LSB(max)、DNL誤差:±1 LSB(max)
  • 総合未調整誤差(TUE):0.1%/フルスケール(max)
  • セトリング・タイム:10μs(typ)
  • リファレンス電圧バッファを内蔵

製品概要

AD5722/AD5732/AD5752は、デュアル、12/14/16ビットのシリアル入力、電圧出力D/Aコンバータです。これらのデバイスは、+4.5V~+16.5Vの単電源電圧または±4.5V~±16.5Vの両電源電圧で動作します。公称フルスケール出力範囲は、+5V、+10V、+10.8V、±5V、±10V、または±10.8Vにソフトウェアから設定することができます。また、出力アンプ、リファレンス電圧バッファ、当社独自のパワーアップ/パワーダウン制御回路も内蔵しています。

単調性、最大±16LSBの積分非直線性(INL)、ローノイズ、標準で10µsのセトリング・タイムを保証しています。

AD5722/AD5732/AD5752は、最大30MHzのクロック・レートで動作し、DSPおよびマイクロコントローラ・インターフェース規格と互換性を持つシリアル・インターフェースを採用しています。ダブル・バッファリングの採用により、同時に全DACの更新が可能です。入力コーディングは、バイポーラ出力に対しては2の補数またはオフセット・バイナリ(BIN/2sCompピンの状態で指定)を、ユニポーラ出力に対してはストレート・バイナリを、それぞれ選択することができます。非同期クリア機能により、すべてのDACレジスタをゼロスケールまたはミッドスケール出力にクリアすることができます。このデバイスは24ピンTSSOPパッケージを採用し、-40℃~+85℃の工業温度範囲で仕様を保証します。

AD5722/AD5732/AD5752は、AD5724/AD5734/AD5754、全機能内蔵12/14/16ビット、シリアル入力、ユニポーラ/バイポーラ、クワッド電圧出力DACとピン互換です。

アプリケーション

  • 工業用オートメーション
  • クローズド・ループ・サーボ制御、プロセス制御
  • 車両のテストおよび測定
  • プログラマブルなロジック・コントローラ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

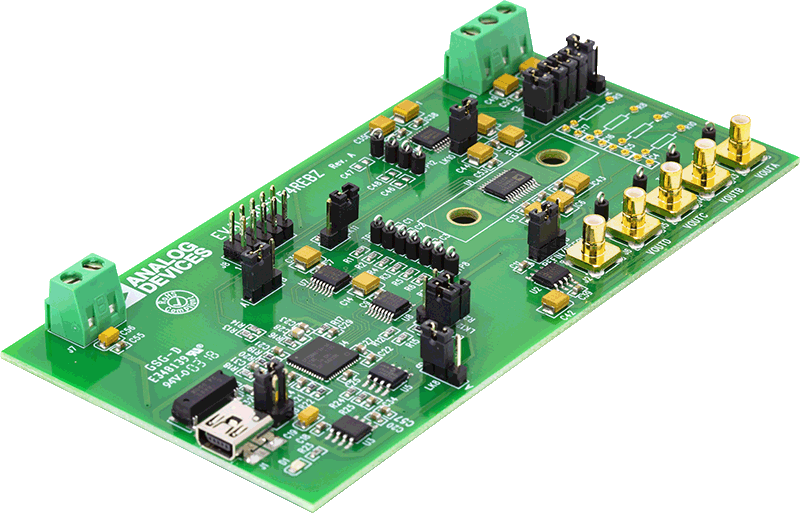

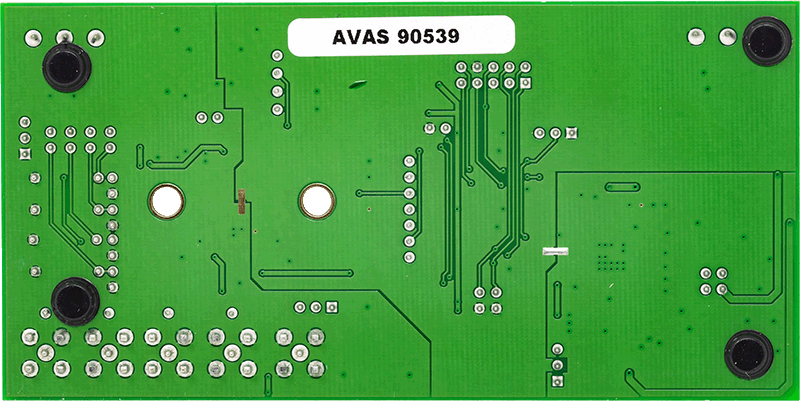

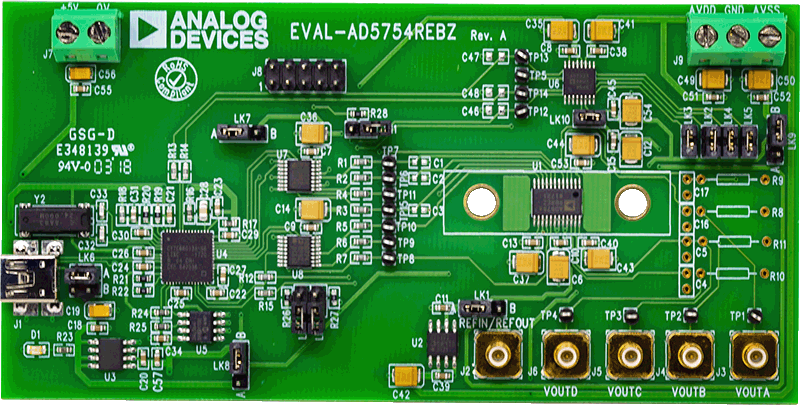

評価キット (1)

ツール

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

Precision DAC Error Budget Tool
