製品概要
機能と利点
- 超小型パッケージ: 2 mm × 2 mm の 8 ピン LFCSP パッケージ
- 高い相対精度（INL）: ±2 LSB（max） @ 16 ビット
- 低ドリフト 2.5 V リファレンス: 2 ppm/℃（typ）
- 選択可能な出力スパン: 2.5 V または 5 V
- 総合未調整誤差（TUE）:± 0.06% フルスケール（max）
- オフセット誤差: ±1.5 mV（max）
- ゲイン誤差: ±0.05% フルスケール（max）
- 低グリッジ: 0.1 nV-sec
- 高い駆動能力: 20 mA
- 低消費電力: 1.2 mW @ 3.3 V
- VLOGIC: 1.8 V 互換
- 広い動作温度範囲: −40°C ～ +105°C
製品概要
AD5693R/AD5692R/AD5691R/AD5693 は、nanoDAC+®ファミリーの一製品で、低消費電力、シングル・チャンネルの16/14/12ビット、バッファ回路内蔵の電圧出力DACです。このデバイスは、（AD5693を除き）デフォルトで2.5V（2ppm/℃ドリフト）の内部リファレンスを内蔵しています。出力スパンは、0V～VREFまたは0V～2×VREFに設定することができます。全てのデバイスは、単電源2.7V～5.5Vで動作し、設計によって単調増加性が保証されています。これらの製品は、2.00mm×2.00mm、8ピンLFCSPパッケージまたは10ピンMSOPパッケージを採用しています。
内部のパワーオン・リセット回路によって、パワーアップ時にDACレジスタにはゼロ・スケールが書かれ、一方内部出力バッファはノーマル・モードに構成されます。また、AD5693R/AD5692R/AD5691R/AD5693 は、パワーダウン機能も備えており、パワーダウン時には消費電流を、5V動作時に標準で2μA（max）に低減し、出力負荷をソフトで選択する機能を提供します。
AD5693R/AD5692R/AD5691R/AD5693 は、I2Cインターフェースを使います。また、幾つかのオプションでは、非同期のRESETピンとVLOGICピンも備えており、1.8V互換となっています。
製品のハイライト
- 高い相対精度（INL）：±2LSB（max）（AD5693R/AD5693、16ビット版）
- 低ドリフトの2.5V内蔵リファレンス：2ppm/℃（typ）、最大温度係数：5ppm/℃
- 8ピン2mm×2mm LFCSPパッケージと10ピンMSOPパッケージ
- プロセス制御
- データ･アクイジション･システム
- ゲインとオフセットのデジタル調整
- プログラマブルな電圧源
- オプティカル･モジュール
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

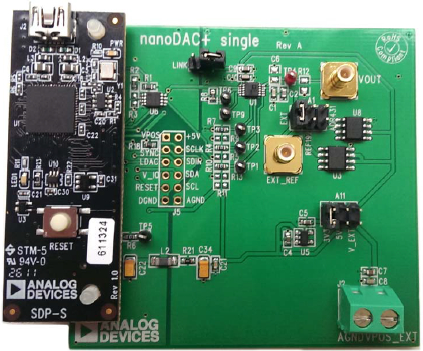

評価キット (1)
参考資料
ソフトウェア & システム
Mbed サポート
WIKI
Learn how to get started with Mbed
Mbed is an open source, development environment for ARM microcontrollers.
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
AD5692R
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
IBIS Models
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD5692RACPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (2mm x 2mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
